Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO9001/ROHS/CE/FCC
Número de modelo: HFJT1-E2450-L12RL
Pago y términos de envío
Cantidad de orden mínima: 500 piezas
Precio: $0.09-$1.75
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 300000/mes
Número de la parte: |
Se aplicará el procedimiento de ensayo de la prueba. |
Familia: |
Halo HFJT1 |
Número de puertos: |
1 portuario |
Velocidad de los usos: |
10/100 base-tx |
Temperatura mínima de funcionamiento: |
- °C 40 |
Temperatura de funcionamiento máximo: |
+ °C 85 |
Material de contacto: |
Bronce de fósforo |
Plastificación de contacto: |
El oro |
Número de la parte: |
Se aplicará el procedimiento de ensayo de la prueba. |
Familia: |
Halo HFJT1 |
Número de puertos: |
1 portuario |
Velocidad de los usos: |
10/100 base-tx |
Temperatura mínima de funcionamiento: |
- °C 40 |
Temperatura de funcionamiento máximo: |
+ °C 85 |
Material de contacto: |
Bronce de fósforo |
Plastificación de contacto: |
El oro |
| Resumen general |

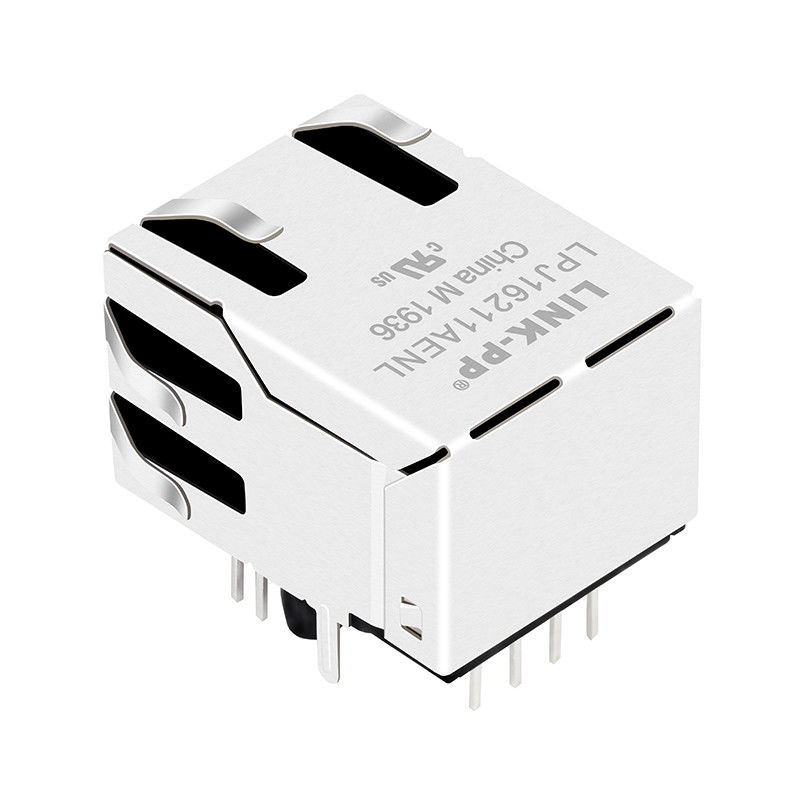

Conector RJ45 con 10/100 Base-TX integrado magnético TAB-UP |
|---|---|
| Puertos Configuración |
1x1 |
| Protección | Escondido, Dedo EMI |
| Color LED L / R |
Verde / Amarillo |
| Número de posiciones / contactos | Por puerto 8P8C |
| Dirección de la pestaña | - ¿ Por qué? |
| Estilo de montaje |
A través del agujero |
| Orientación del cuerpo | Ángulo recto |
| Velocidad de las aplicaciones | 10/100 Base-TX |
| Temperatura de funcionamiento | - 40 °C a + 85 °C |
| Certificación | Se aplican las siguientes condiciones: |
| Método de terminación | Saldado |
| El tono | 2.5400 mm |
| El Hi-Pot | El valor de las emisiones de CO2 es el siguiente: |
| Ratio de vueltas | TX=1CT:1CT RX=1CT:1CT |
| Inductancia 0CL | 350 uH min con corriente de sesgo de 8 mA |
| Temperatura del extremo de la soldadura por oleaje | 260°C máximo |
| Tiempo de temperatura de la punta de la soldadura por oleaje | 5 segundos Máximo |
1. 10/100BASE-T Ethernet RJ45, que garantiza una transmisión de datos de alto rendimiento.
2. Compatible con el IEEE802.3u, cumpliendo con los estándares de fiabilidad de la industria.
3. 350uH min OCL a 8mA DC Bias en todo el rango de temperatura, optimizando el rendimiento magnético.
4. 30 u" Revestimiento en oro (min) de los contactos, garantizando conexiones duraderas y resistentes a la corrosión.
5. 100% de pruebas de conformidad, garantizando el cumplimiento de las especificaciones.
6. 1500Vrms Hi-Pot, que garantiza unas propiedades de aislamiento sólidas.
7Diseño de contacto robusto patentado, mejorando la durabilidad general del conector.
El LINK-PP Ethernet Magjack integra magnetismo en el paquete de conectores, ahorrando espacio con un diseño de circuito probado.Estos conectores cuentan con un diseño de contacto resistente para una alta calidad y fiabilidad. Configuraciones de entrada vertical, vertical o superior con un solo puerto. Adecuado para los principales circuitos integrados de los fabricantes de PHY. Rigurosamente probado para cumplir con los requisitos de seguridad IEEE802.3 y UL.Los conectores LINK-PP garantizan un rendimiento óptimo para una variedad de aplicaciones Ethernet.
