Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJG16314A4NL
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.05-$1.28
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4200K-PCS/Month
Aplicación: |
Los PCB |
El tipo: |
RJ45 utilizado en PCB |
Sexo: |
Mujer |
Hola-pote: |
1500V DC |
Fase: |
No casado |
Estructura de la bobina: |
Toroidal |
Aplicación: |
Los PCB |
El tipo: |
RJ45 utilizado en PCB |
Sexo: |
Mujer |
Hola-pote: |
1500V DC |
Fase: |
No casado |
Estructura de la bobina: |
Toroidal |
|
|

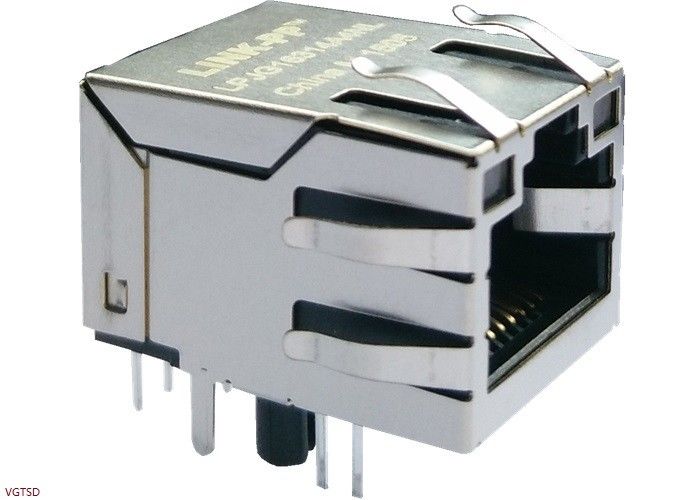

1) 100/1000 Base-T LPJG16314A4NL Conector RJ45 de puerto único con magnetismo integrado |
|
2) Tipo de montaje THT |
|
|
3) 350 uH Min OCL @ 100 KHz,0.1Vrms, 8mADC BIAS y el resto de los componentes |
|
|
4) Cumple con la especificación IEEE 802.3 |
|
|
5) Rango de temperatura de funcionamiento 0°C~70°C |
|
|
6) Impedancia: 100 ohmios |
|
|
Aplicación |
Modemas ×DSL |
|
PC integrado |
|
|
Aplicaciones LAN |
|
|
Hub, enrutador, interruptores |
|
|
AVR, DVR |
|
|
Características eléctricas |
|
|
Escondido |
- Sí, es cierto. |
|
Características de terminación |
|
|
Dedo EMI |
Con el |
|
Método de terminación |
Saldado |
|
Características del cuerpo |
|
|
El LED |
Con el |
|
Orientación de la llave |
- ¿ Qué haces? |
|
longitud de la cola del PCB |
3.5 ± 0,5 mm |
|
Alturas por encima de la tabla |
No se puede optar |
|
Características de contacto |
|
|
Precargado |
- Sí, es cierto. |
|
Tipo de terminación de contacto |
A través del agujero |
|
Normas de la industria |
|
|
Proceso de soldadura sin plomo |
Soldadores en onda capaces de alcanzar 260 °C |
|
Cumplimiento de la Directiva RoHS |
Conformidad con la Directiva RoHS |
|
Condiciones de uso |
|
|
Se aplica a: |
Placas de circuitos impresos |
|
Condiciones ambientales |
Oficina / locales |
|
Temperatura de funcionamiento ((° c) |
0°C ~ 70°C |
|
Otras características |
|
|
Indicador de estado |
El LED |
|
Color LED izquierdo |
Verde y amarillo |
|
Color LED derecho |
Verde y amarillo |
|
Cantidad de plomo en un solo caso |
8 |
|
Hojas de datos |
1Impedancia: 100 ohmios
2. OCL: 350 uH Min @100KHz,0.1Vrms, 8mADC BIAS y el resto de los componentes
3La relación de vueltas: 1:1
4Pérdida de inserción: 0,5-100 MHz: -1,1 dB máximo
5. Pérdida de retorno (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6. Transcurso de voz (dB Min):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7Relación de rechazo del modo común: 0,5-100 MHz: -30 dB Min.
8. Voltado de aislamiento: 1500Vrms Min
1Diseñado para soportar aplicaciones, como los módems SOHO (ADSL), LAN en placa base (LOM), hub y switches.
2. Cumple con la especificación IEEE 802.3
3. Materiales de los conectores:
En el caso de los vehículos de motor, el valor de los valores de las emisiones de CO2 es el valor de las emisiones de CO2 de los vehículos de motor.
Contacto: Bronce de fósforo C5210R-EH espesor = 0,35 mm
Pinos: latón C2680R-H espesor = 0,35 mm f
Escudo: SUS 201-1/2H espesor = 0,2 mm
Placado de contacto: oro de 6 micro pulgadas min. en el área de contacto.
4Temperatura de punta de soldadura de onda: 255°C máximo, 5 segundos máximo.
