Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: ISO 9001,ISO 14001,UL,SGS,REACH168
Número de modelo: LPJG0926HENL
Pago y términos de envío
Cantidad de orden mínima: 50pcs, muestra gratuita está disponible
Precio: $0.09-$1.85
Detalles de empaquetado: 50 pcs/1tray, 20 tray/1 cartón, 32*30*31cm, 8KGS (1000pcs)/1 cartón
Tiempo de entrega: lo antes posible
Condiciones de pago: TT,NET30/60/90 Días, L/C
Capacidad de la fuente: 6000K PCS por mes
Sexo del conector: |
Conector hembra RJ45 |
Velocidad: |
Base-T 1000 |
PoE+: |
apoyo |
Tipo de indicador de estado: |
El LED |
Mecánica de cerraduras: |
Tab Down |
Jack modular y tipo de interfaz del enchufe : |
RJ45 con Magnetics integrado |
Configuración portuaria: |
Solo puerto |
Configuración portuaria de la matriz: |
1 x 1 |
Temperatura mínima de funcionamiento: |
0 ℃ |
Temperatura de funcionamiento máximo: |
70℃ |
orientación: |
Ángulo de 90° (derecha) |
Tipo del soporte del PWB: |
Entrada lateral |
Sexo del conector: |
Conector hembra RJ45 |
Velocidad: |
Base-T 1000 |
PoE+: |
apoyo |
Tipo de indicador de estado: |
El LED |
Mecánica de cerraduras: |
Tab Down |
Jack modular y tipo de interfaz del enchufe : |
RJ45 con Magnetics integrado |
Configuración portuaria: |
Solo puerto |
Configuración portuaria de la matriz: |
1 x 1 |
Temperatura mínima de funcionamiento: |
0 ℃ |
Temperatura de funcionamiento máximo: |
70℃ |
orientación: |
Ángulo de 90° (derecha) |
Tipo del soporte del PWB: |
Entrada lateral |

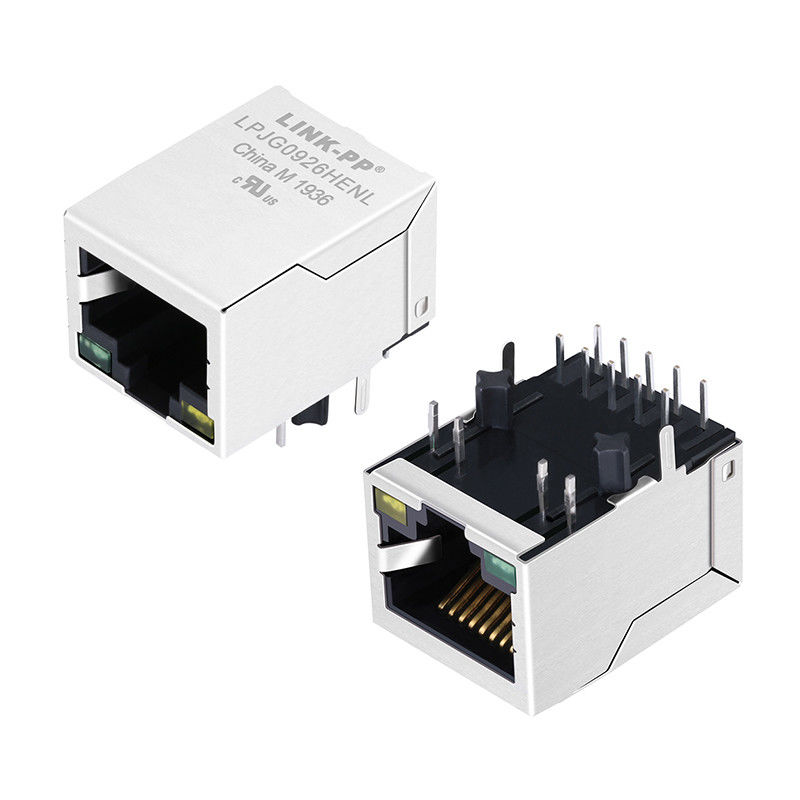

Con una construcción robusta y características avanzadas, LPJG0926HENL ofrece confiabilidad y transmisión de datos eficiente:
1El Magjack es un jack femenino RJ45, que proporciona una conexión confiable y segura.
2Soporta la transferencia de datos a velocidad de 1000 Base-T para entornos de red de alta velocidad.
3Es compatible con PoE+, lo que le permite entregar datos y energía a dispositivos conectados.
4Equipado con LED, este conector proporciona indicadores visuales del estado.
5El diseño del cierre de la pestaña para abajo simplifica la instalación y el mantenimiento.
6Este conector cuenta con un magnetismo integrado, que ayuda a filtrar y aislar las señales.
7Con una configuración de matriz de puerto 1 x 1, está diseñado para un solo punto de conexión.
8El LPJG0926HENL funciona desde 0°C hasta 70°C, por lo que es adecuado para una variedad de entornos.
Los conectores RJ45 con transformadores juegan un papel crucial en la transmisión de datos. Estos conectores se utilizan en HUB, tarjetas de PC, switches, routers, placas centrales de PC, SDH, PDH, teléfonos IP y módems xDSL.
Estos conectores facilitan la transmisión de datos en los sistemas de comunicación modernos. Por ejemplo, permite que varios dispositivos se conecten a los switches de red.LPJG0926HENL permite conexiones de Internet por cable. SDH y PDH transmiten voz y datos a través de la red con RJ45 Mag Jack. Además, las comunicaciones de voz sobre IP (VoIP) se aseguran de que sean claras e ininterrumpidas.Los módems xDSL proporcionan servicios de Internet de alta velocidad a través de MagjacksEstos conectores son esenciales para mantener una conexión a Internet estable y rápida.
| Resumen general | Conector RJ45 con magnetismo para aplicaciones PoE+ |
|---|---|
| Número de la pieza del enlace-pp | Se trata de un sistema de control de las emisiones de gases. |
| La relación de giro (TX) | 1CT:1CT |
| Relación de giro (RX) | 1CT:1CT |
| Inductancia OCL |
Se aplicarán las siguientes medidas: |
| Pérdida de inserción |
-1,0 dB MAX a una frecuencia de 1-100 MHz |
| Pérdida de retorno |
- 16dB MIN a 1-40MHz |
| Hablar en cruz | - 30dB MIN a 1 a 100frecuencia de radio |
| Rechazo del modo común | - 30dB MIN a 1-100MHz |
| Prueba de hipo | Se aplicarán las siguientes medidas: |
| El DCR | 1.2Ω máximo |
| Duración del conector | 21.25mm/0.8 pulgadas |
| Ancho del conector | 15.93mm/0.627 pulgadas |
| Altura del conector |
13.03mm/0.524 pulgadas |
| Temperatura máxima | 260 ± 5 °C |
| Plastificación de contacto | Oro 6 "u", Oro 15 "u" |
| Cuotas de las entidades de crédito | Sin |
| Categoría de rendimiento | Catálogo 5 |
| Estilo de terminación | Saldado |
| Calificación actual | 8 mA |
| Color del indicador LED | Verde (izquierda) y amarillo (derecha) |
| Embalaje | Envases |
| Plastificación de contacto | Oro de 6 micro pulgadas en el área de contacto. |
Link-PP garantiza el cumplimiento de las normas en cada paso de la producción. Comienza con la inspección de la materia prima, seguida por el corte y el baño de estaño, y la evaluación de la resistencia y la capacidad de soldadura.Las inspecciones adicionales incluyen la calidad de la bobina de soldadura, ensayos semiacabados, alfileres, pegamentos, etc.
El proceso continúa con pruebas de LED, evaluación de tierra de soldadura, y prueba de tensión de resistencia y capacidad de tierra.la inspección del producto terminado garantiza la mejor calidad antes del embalaje cuidadoso para la entrega.
• Conector modular RJ45 y conector USB
• 10/100M/1G/2.5G/5G/10G Magnético discreto
• 10/100M/1G/2.5G/5G/10G RJ45 magnético
• Transformador T1/E1/T3/E3
• SFP/SFP+ Conector de jaula y receptáculo
• Transceptores ópticos
