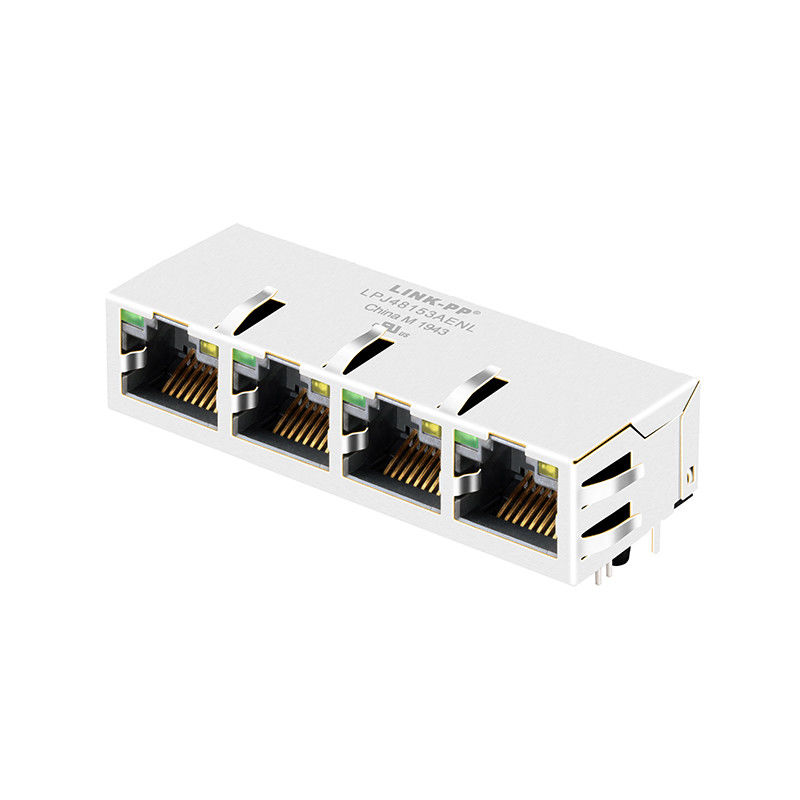

4 Puerto PoE RJ45 Conector Magjack 10/100 Base-T Bob Smith Terminación

Conector 1*4 RJ45 con 10/100 Base-TX integrado magnético para aplicaciones PoE

Detalles rápidos de 100Base T RJ45 Magjack PoE:

• Tipo de conector:¿ Qué pasa?45 Conectores de puertos múltiples
• Tipo de interfaz de conexión modular:RJ45
• Conector y contacto termina en:Placas de circuitos impresos
• Orientación del cierre:El tipo estándar de cerradura
• Configuración de puertos múltiples:En grupo
• Configuración de la matriz de puertos:1x4
• Densidad de contacto del conector:Estándar
• Orientación del montaje del PCB:Ángulo recto
• Las fichas del IME: Con el
• Tipo de indicador de estado:El LED
• Es cierto.Color del LED:Amarillo
• A la izquierdaColor del LED:El verde
• Material de la carcasa:PA66+30%G.F. de plástico térmicoSe aplican las siguientes medidas:
• Material de contacto:Fósforo BronceC5210R-EH espesor = 0,35 mm
• Las pines:Las demásC2680R-H espesor = 0,35 mm
• Escudo:SUS S201-1/2Hespesor = 0,2 mm
• Plastificación de contacto:El oro6 micro pulgadas min. En el área de contacto.

Especificaciones eléctricas @25°C:

¿Qué son las terminales de Bob Smith?


Los terminales Bob Smith, también conocidos como redes de terminales Bob Smith, son una tecnología utilizada en puertos Ethernet.Esta tecnología mejora el rendimiento de las interfaces Ethernet mediante el uso de resistencias y condensadores para proporcionar compatibilidad de impedancia de modo comúnEsto ayuda a reducir la interferencia electromagnética (EMI) y mejora la integridad de la señal.conectados colectivamente a través de un condensador de 1000pF a la tierra del chasisLas resistencias se colocan típicamente en serie con cada línea de señal diferencial, y el condensador se utiliza para el filtrado de ruido de modo común.El propósito de esta técnica de terminación es igualar la impedancia de modo común de la línea de transmisión, lo que ayuda a minimizar los reflejos y mantener la integridad de la señal.

Aplicaciones del MagJack Ethernet RJ45:

1. Conmutadores Ethernet industriales:se utilizan en entornos industriales para facilitar comunicaciones de datos fiables y de alta velocidad 10/100Base-T.
2. Conmutador Ethernet rápido:Soporta una transmisión de datos eficiente con tecnología Fast Ethernet.
3Interruptor de la capa 4.utilizado para el procesamiento de datos en la capa de transporte del modelo OSI.
4Interruptor de red de área local:Intercambio eficiente de datos entre dispositivos de comunicación de red local.
5. Interruptor WAN (interruptor de red de área amplia):Se utiliza para controlar el tráfico de datos entre redes de área amplia en diferentes ubicaciones.
6. Interruptor ATM (interruptor de modo de transferencia asíncrona):transmite datos de conformidad con el protocolo de la red ATM.
7. Conmutador FDDI (interfaz de datos distribuida por fibra):utilizado en los switches de red que utilizan la tecnología de fibra óptica para transmitir datos.
8. Los interruptores del anillo de fichaje:Soporta la topología de red de anillos de tokens, proporcionando un método determinista para el acceso a datos en la red.
9Puerta de seguridad:Actúa como una puerta de entrada de seguridad para el tráfico de datos que protege la red.
10 Puerta de acceso multimedia:Realiza la integración de servicios multimedia en la red y apoya la transmisión de diversos tipos de datos.


Folla de datos del conector de puerto RJ45:
