Datos del producto:
Pago y Envío Términos:
|
Elemento: | L24N001-0 | Apllication: | Red 1000 de la base-T |
---|---|---|---|
Puerto: | 1x2 dual | Ficheros: | Pdf/ficha técnica/3D/IGS/paso /Stp |
Montaje: | SMD | Rf alterno: | L24N001-0=>LPXXXNL |
Punto culminante: | transformador 100Base-T,módulo magnético 1000Base-T |
NOTAS:

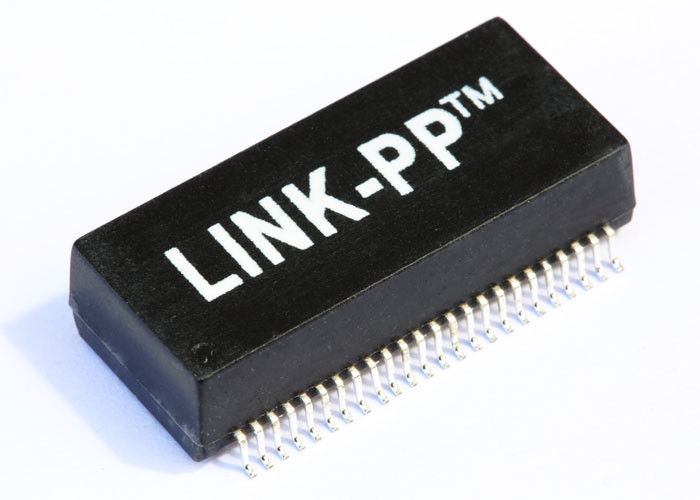

transformador L24N001-0 del Lan 1.Gigabit
2.Designed para apoyar Ethernet dual del gigabit
3,100% probado (no apenas lote probado)
especificación de 4.Meets IEEE 802,3
certificación 5.UL: Número de fichero E484635
6.Compliance con requisitos de ROHS
7.pin al perno L24N001-0, parte equivalente compatible
Uso:
1.Bore e indicadores de la identificación
dispositivos accionados 2.Loop
ordenadores 3.Ruggedized
sensores de la pantalla 4.Touch
Ratio de la vuelta (el ±2%): | TX=1CT: 1CT RX=1CT: CT |
Inductancia OCL | 350uH MIN/@ 100KHz, 0.1V, prejuicio de 8mA DC |
Pérdida de inserción | -1.0dB MAX @ 1-65MHz |
Pérdida de vuelta | MINUTO @ 1-10MHz de -20dB |
MINUTO @ 10-30MHz de -16dB | |
MINUTO @ 30-60MHz de -12dB | |
MINUTO @ 60-100MHz de -10dB | |
Charla cruzada | MINUTO @ 1-30MHz de -40dB |
MINUTO @ 30-60MHz de -35dB | |
MINUTO @ 60-100MHz de -30dB | |
Rechazo de modo común | MINUTO @ 1-50MHz de -30dB |
MINUTO @ 50-150MHz de -20dB | |
Prueba de Hipot | MINUTO 1500Vrms |
Gama de temperaturas de funcionamiento | 0℃ A 70℃. /-40℃ A 85℃. |
