Hogar > productos > Transformadores magnéticos discretos > Puerto 24pins SMD del transformador del Magnetics de LP5004NL 1000Base-T solo

Puerto 24pins SMD del transformador del Magnetics de LP5004NL 1000Base-T solo

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: LP5004NL

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.06-$3.2

Detalles de empaquetado: T&R

Tiempo de entrega: Común

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3KK/Month

Consiga el mejor precio
Punto culminante:

Magnetics 10/100Base-T

,

Transformador del Magnetics del gigabit

Especificaciones:
LP5004NL
P/N:
LP5004NL
Ethernet:
1x10/100Mbps
Montaje:
SMD
Medida:
17.70x15.80x6.60m m
Muestras:
libre
Especificaciones:
LP5004NL
P/N:
LP5004NL
Ethernet:
1x10/100Mbps
Montaje:
SMD
Medida:
17.70x15.80x6.60m m
Muestras:
libre
Puerto 24pins SMD del transformador del Magnetics de LP5004NL 1000Base-T solo
Transformador solo 24pins portuario SMD del Magnetics de LP5004NL 1000Base-T


1. transformador del Magnetics 1000Base-T
2. Voltaje del aislamiento: 1500Vrms
3. transformador del aislamiento de Ethernet 10/100/1000Mbps

4. 24 transformadores del montaje superficial de los pernos

5. LINK-PP LP5004NL magnético para Gigabit Ethernet

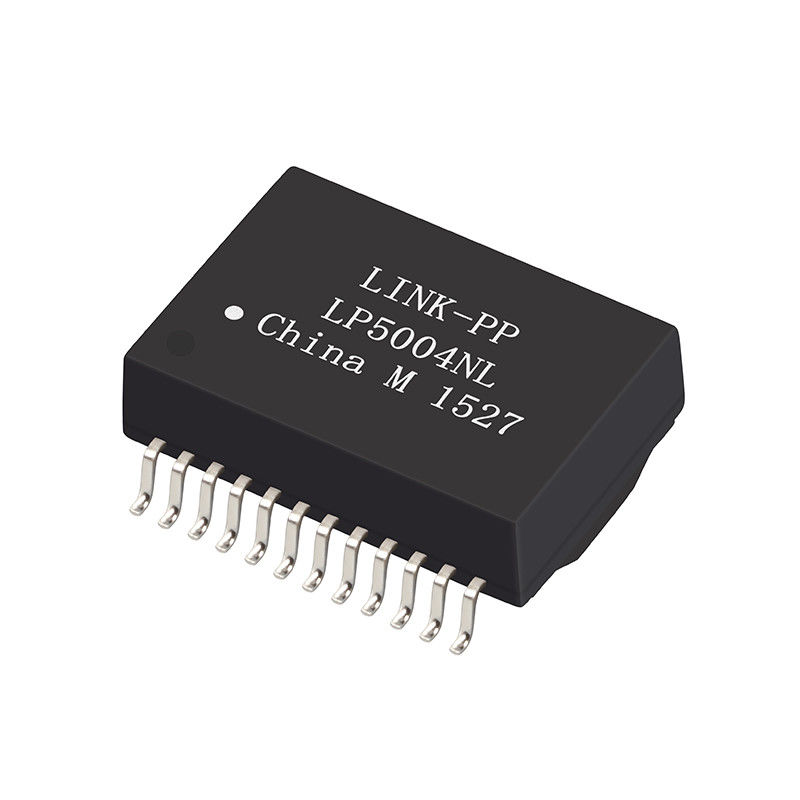

Puerto 24pins SMD del transformador del Magnetics de LP5004NL 1000Base-T solo 0

Especificaciones eléctricas (25):

1. Vueltas Ratio50KHz, 0.5V

Lado del microprocesador: Línea side=1CT: EL 1CT+_2%

2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:

Lado del microprocesador: minuto 350uH

3. Inserción Loss1-100MHz: -1.4dB máximo

4. Vuelta Loss1-30MHz: Minuto de -16dB

40MHz: Minuto de -14.4dB

50MHz: Minuto de -13.1dB

60-80MHz: Minuto de -12dB

100MHz: Minuto de -10dB

5. Diferencial al rechazo de modo común:

30MHz: Minuto de -45dB

60MHz: Minuto de -40dB

100MHz: Minuto de -35dB

6. Crosstalk30MHz: Minuto de -40dB

60MHz: Minuto de -35dB

100MHz: Minuto de -30dB

7. Hola-pote: 1500Vrms, 0.5mA, 1Sec

Lado del microprocesador a la línea lado


Usos



Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC,
Interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL


Ventaja competitiva



personal 1100,



prueba del 100%

Plazo de expedición flexible
