Datos del producto:
Pago y Envío Términos:
|
| Spec: | ARV11-3689 | Artículo ningún: | LPJD0696B9NL |
|---|---|---|---|
| Ficheros: | Ficha técnica del pdf del paso/3D IGS | Aplicación: | 100/1000Base-T |
| Terminación: | Soldadura | Mouting: | INMERSIÓN/entrada del top |
| Cruz Rf: | LPJD0696B9NL = ARV11-3689 | ||
| Punto culminante: | Conectores apilados RJ45,conector multi del puerto |
||
| ARV11-3689 | Soporte vertical Rj45 Jack | Gigabit superior de la entrada Rj45 | Entrada vertical Rj45 |

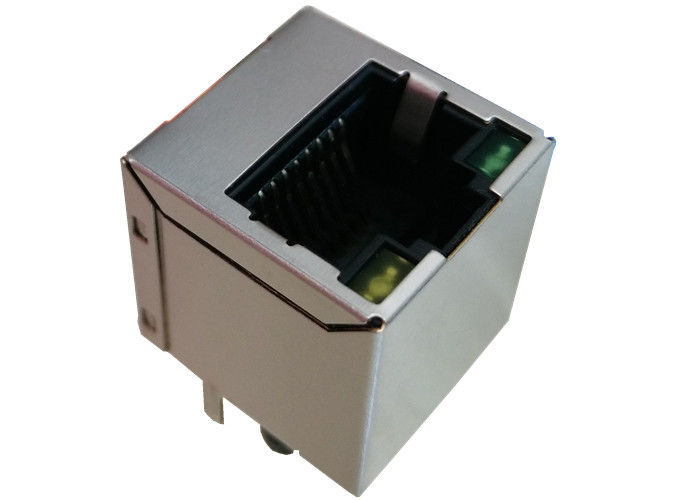

ARV11-3689 Cross/PDF/datasheet/Price/3D/Cross10/100 ALIADO BaseT, LED G/Y, ningunos fingeres de la EMI
1. Escudo minuto de H. PLATING NICKEL C2680 LATÓN GRUESO 0.20m m 20u”
2. Conteniendo el material estándar PA66, el vidrio llenó amarillo estándar del color del poliéster UL94V-0
3. Plástico terminal de RJ: PA66, UL94V-0, amarillo estándar del color.
Pin: Phos-bronce C5210 EH del grueso de 0.35m m.
El platear: Níquel 40u” - 60u” para todos y el Sn 100%, y
6u”, 15u”, chapado en oro 30u”, 50u”.
4. Terminal de la entrada: Plástico PA66, vidrio llenado, UL94V-0, amarillo estándar del color.
Pin: grueso C5191-H de 0.35m m
El platear: Níquel 40u” - 60u” para todos y el Sn 100%.
SPECFICATIONS ELÉCTRICO: @25℃
1.Inductance: minuto 350uH
@ 100KHz, 0.1V, PREJUICIO de 8mA DC
ratio 2.Turns (el ±2%):
TX=1CT: 1 RX=1CT: 1
pérdida 3.Insertion:
1-100MHz: - 1.0dB máximo
pérdida 4.Return (carga 100Ω):
1-30MHz: - minuto 18dB
30-60MHz: - minuto 16dB
60-80MHz: - minuto 12dB
80-100MHz: - minuto 10dB
5.Crosstalk:
1-100MHz: - minuto 30dB
rechazo del modo 6.Common:
1-100MHz: - minuto 30dB
7.HI-POT: 1500Vrms minuto @60Hz
gama de temperaturas 8.Operating: 0℃ a 70℃/a -40℃ a 85℃
| Cruz ALIADA vertical de los COMPONENTES del soporte RJ45 ARV11-3689 del solo puerto del gigabit | ||
|---|---|---|
| ARV11-3689 | ARJC02-111008B | ARV11-3689 |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- A-B-xMU2 |
| ARJC07-111071A | ARV11-3868I | ARJ11C-MASAA- B-A-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- B-A-xMU2 |
| ARJC07-111071A | ARV11-3689 | ARJ11C-MASAD- A-A-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| ARJ11B-MASAI-MU2 | ARJC01-111002AR | ARJ11D-MASB-B-A-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | ARJC02-111006K | ARJ11D-MDSD-A-B-XLT2 |
| ARJ11B-MASAN-LU2 | ARV11-3832 | ARV11-3689 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-A-B-XMU2 |
| ARV11-3832 | ARV11-3689 | ARJ11D-MASE-A-B-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-B-A-EMU2 | ARJ11D-MDSG-B-A-XMU2 |
| ARJ11B-MBSCB-A-B-ELT2 | ARV11-3689 | ARJ11D-MASG-B-A-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-A-B-EMU2 | ARJ11D-MASG-A-A-XMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-B-A-EMU2 | ARJ11D-MDSH-A-B-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-A-B-EMU2 | ARJ11D-MASH-B-A-XLU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| ARV11-3689 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | ARV11-3832 | ARJ11D-MBSL-A-DA-HLU2 |
Cruz ALIADA vertical de los COMPONENTES del soporte RJ45 ARV11-3689 del solo puerto del gigabit
