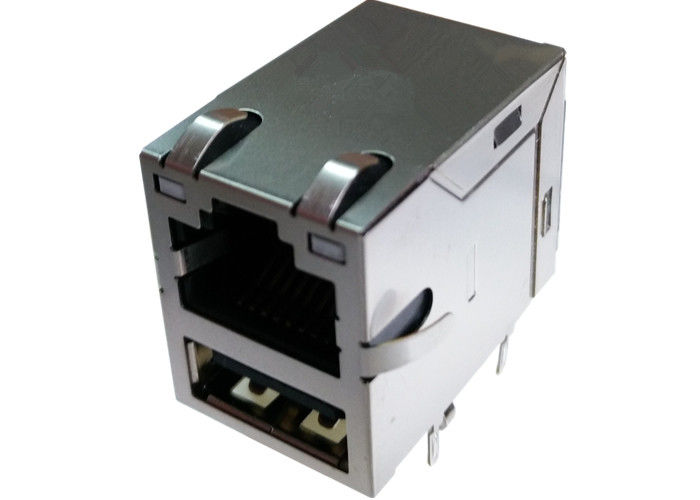

Conector USB 10/100Mbps de XRJB-A60-1-DA1-170 RJ45 magnético
Detalles rápidos
Rj45+USB W/LED W/Filter 10/100Mbps 8P 6C protegió el Por-agujero
soldadura máxima de 1.RoHS “NL” que valora 260°C
2. huella de escasa altura y pequeña para minimizar el espacio del tablero
especificación de 3.Meets IEEE 802,3
4.350µH el mínimo OCL con 8mA perjudica la corriente
funcionamiento 5.High para la supresión máxima de la EMI
especificaciones 6.Designing: 】 Del 【XRJB-A60-1-DA1-170
modelo de la producción 7.Mass: 】 Del 【LPJU3101AGNL
CIERRE DE MAG.REVERSE,
LED opcional; EMI-finger opcional.
Descripción
Por-agujero protegido 6C de Rj45+USB W/LED W/Filter 10/100Mbps 8P, encontrando IEEE 802,3/af/at
1. Tipo de producto características:
1) tipo = conector de producto
2) tipo de Jack = RJ45
3) perfil = estándar
4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)
2. Accesorio mecánico:
1) configuración de Jack = 1 x 1
3. Características eléctricas:
1) protegido = sí
4. Características relacionadas de la terminación:
1) finger de la EMI - parte inferior = fuera
2) método = soldadura de la terminación
5. Características relacionadas del cuerpo:
1) la configuración del puerto = escoge/multi
2) fingeres de la EMI - top y lados = con fuera
3) orientación = estándar del cierre - cierre con picaporte
4) longitud de la cola del PWB
6. Características relacionadas del contacto:
1) cargado = sí
2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie
7. Vivienda de características relacionadas:
1) estilo = Jack del conector
8. Estándares industriales:
1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,
Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
El Flujo-soldar opcional;
3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente
9. Sistema de marcas de identificación:
1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios
10. Condiciones para el uso:
1) se aplica a = placa de circuito impresa
2) condiciones ambientales = oficina/premisas
3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTO 1500Vrms
Usos para el usuario terminal
Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
