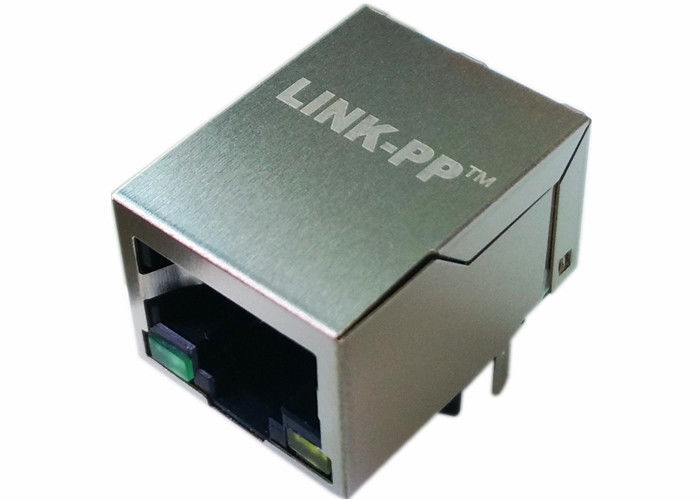

JP-TS-10024-2 | LPJ0148HENL RJ45 con el Magnetics para 10/100Base-T
1.10/100 base-T sin el LED, sin el EMI-finger
2.1X1 escogen la etiqueta-abajo del puerto
3.Through enchufe modular del agujero RJ45
longitud RJ45 Magjack de 4.21.3m m
5.JP-TS-10024-2
6. LPJ0148HENL
Descripción
con/sin de 1X1 RJ45 Magjack el LED, encontrando IEEE 802.3u
1. Tipo de producto características:
1) tipo = conector de producto
2) tipo de Jack = RJ45
3) perfil = estándar
4) orientación del montaje del PWB = entrada del lado (de ángulo recto)
2. Accesorio mecánico:
1) configuración de Jack = 1 x 1
3. Características eléctricas:
1) protegido = sí
4. Características relacionadas de la terminación:
1) finger de la EMI - parte inferior = fuera
2) método = soldadura de la terminación
5. Características relacionadas del cuerpo:
1) la configuración del puerto = escoge/multi
2) fingeres de la EMI - top y lados = con fuera
3) orientación = estándar del cierre - cierre con picaporte
4) longitud de la cola del PWB
6. Características relacionadas del contacto:
1) cargado = sí
2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie
7. Vivienda de características relacionadas:
1) estilo = Jack del conector
8. Estándares industriales:
1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,
Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente
9. Sistema de marcas de identificación:
1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios
10. Condiciones para el uso:
1) se aplica a = placa de circuito impresa
2) condiciones ambientales = oficina/premisas
3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTO 1500Vrms
Usos para el usuario terminal
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
Ventaja competitiva:
personal 2600,
prueba del 100%
Plazo de expedición flexible
Cliente principal:
Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale .......
Ayuda el ccsme:
Asamblea flexible del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
