Datos del producto:
Pago y Envío Términos:
|
| Punto culminante: | enchufe de Ethernet rj-45,conector industrial rj45 |
||
|---|---|---|---|
Detalles rápidos
Amos del IO-vínculo de la reunión y analizador neto
Solo puerto, Multi-puerto y configuraciones apilables (Por-agujero)
Reduce el número de componentes para ser tablero puesto del desarrollo
Libera para arriba el espacio del tablero y ofrece la protección de la señal
Reducción del nivel de ruidos en el sistema
Confiabilidad mejorada y funcionamiento de sistema óptimo
Ventajas del tener rutas de la señal más cortas y los aumentos de la confiabilidad de los sistemas que contienen menos componentes
Los fabricantes de las ayudas alcanzan sus metas de la reducción de costes
Especificaciones
|
Características
|

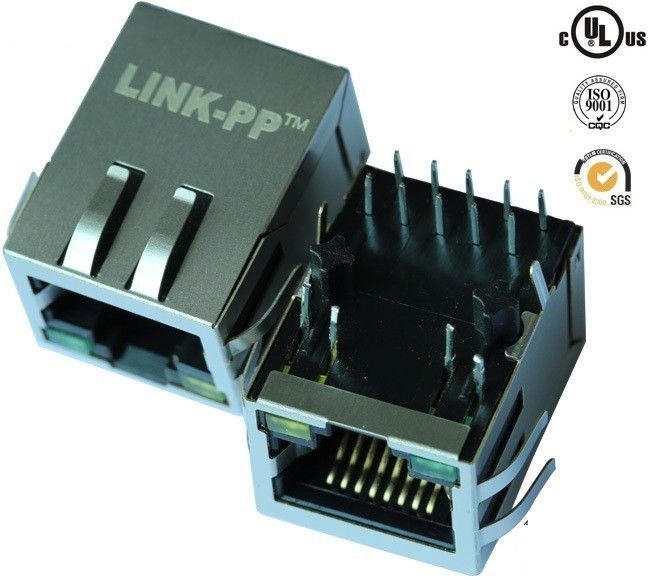

5-1840450-7 diagrama esquemático 10/100 de Ethernet MAG45 (TM) al ordenador integrado LPJ4011GFNL |
| 2)SMD, THT y THT con el USB | |
| 3)350μH minuto, OCL con 8mA en diagonal | |
| 4)Cumple con IEEE 802,3 | |
|
5)Gama de temperaturas extendida 0°c~70°c (o -40°c~+85°c) disponible |
|
| 6)PoE/PoE+ (350mA~720mA) | |
| Operación/uso | Módems de ×DSL |
| PC integrada | |
| Usos del LAN | |
| Eje, router, interruptores | |
| AVR, DVR | |
| Características eléctricas | |
| Protegido | con/fuera |
| Características de la terminación | |
| Finger de la EMI | con/fuera |
| Método de la terminación |
Soldadura |
| Características del cuerpo | |
| LED | con/fuera |
| Fingeres de la EMI - top y lados | con/fuera |
| Orientación del cierre | Grabe arriba/abajo |
| El PWB ata longitud | 3.5±0.5m m |
|
Altura sobre tablero |
Opcional |
| Características del contacto | |
| Cargado | SÍ |
| Tipo de la terminación del contacto | A través del agujero |
| Estilo del conector | Jack |
|
Número de los corazones |
8 |
| Estándares industriales | |
| Proceso sin plomo de la soldadura | Soldadura de la onda capaz a 265°c |
| Historia de la conformidad de RoHS/elv | Estaba siempre RoHS obediente |
| Condiciones para el uso | |
| Se aplica a | Placa de circuito impresa |
| Condiciones ambientales | Oficina/premisas |
| Temperatura de funcionamiento (°c) | 0°c~70°c/-40°c~+85°c |
| Otras características | |
| Circuito magnético | 3D15 |
| Indicador de situación | LED |
| Color izquierdo del LED | Opcional |
| Color correcto del LED | Opcional |
| Desemparejamiento del condensador | con/fuera |
| Etiqueta de tierra posterior del PWB | con/fuera |
| Cantidad de la ventaja de Singal | 8 |
|
Fichas técnicas |
Investigación del email a Summer@link-PP.com |
| Otros nombran | LPJ4011GFNL |
LINK-PP RJ45 diseñado para el negro de BeagleBone del instrumento de Tejas
http://www.ti.com/tool/beaglebk#0
una fuente barata, abierta, una plataforma comunidad-apoyada del desarrollo para los desarrolladores del procesador de ARM® Cortex™-A8 y aficionados.
LINK-PP ------------ El proveedor y el partidario designados del sistema integrado para el Ti
| 5-1840450-7 diagrama esquemático 10/100 de Ethernet de 1x1 MAG45 (TM) al ordenador integrado LPJ4011GFNL | |
| Mecanografíe el soporte del PWB | Por-agujero (THT) |
| Número de puertos | 1, 2, y 4 puertos y 2x1, 2x2, 2x4, 2x6 y 2x8 apilables |
| Escudo y Unshield | Disponible en escudo y Unshield |
| Tipo del conector | RJ45 |
| PoE | Poder sobre Ethernet integrada o fuera |
| Magnetics | Integrado magnético |
| Velocidad del Magnetics | Magnetics 10/100Mbps o 1000Mbps |
| Empaquetado | Opciones de la bandeja |
| Ubicación de la etiqueta | Pestaña ascendente y de la pestaña opciones abajo |
| Color del LED | Opcional |
| Número de posiciones | 8 y 10 posiciones u otras |
| Número de contactos | 8 y 10 contactos u otros |
| RoHS obediente | Sí |
| Temperatura de la soldadura | Degr 230 A 240. C 5-10 SEGUNDOS |
| Opción da alta temperatura de la soldadura | degr 260. C 5-10 SEGUNDOS |
| Opción da alta temperatura | -40 a +85 grados de F |
| Temperatura de funcionamiento | -0 a 70 grados de C |
