Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: No se puede hacer nada.
Documento: LPJE601XDNL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.2-$0.85
Detalles de empaquetado: 54PCS/Tray, 24Trays=37*30*30CM=1296PCS=10KG/Carton
Tiempo de entrega: 3-5 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4300K.PCS/Month
P.N: |
No se puede hacer nada. |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Categoría de rendimiento: |
Gato 5e |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
Tht |
Opción LED: |
sin |
Las pestañas de EMl: |
sin |
Escudo de metal: |
Protegido |
Orientación: |
Vertical (entrada superior) |
P.N: |
No se puede hacer nada. |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Categoría de rendimiento: |
Gato 5e |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
Tht |
Opción LED: |
sin |
Las pestañas de EMl: |
sin |
Escudo de metal: |
Protegido |
Orientación: |
Vertical (entrada superior) |

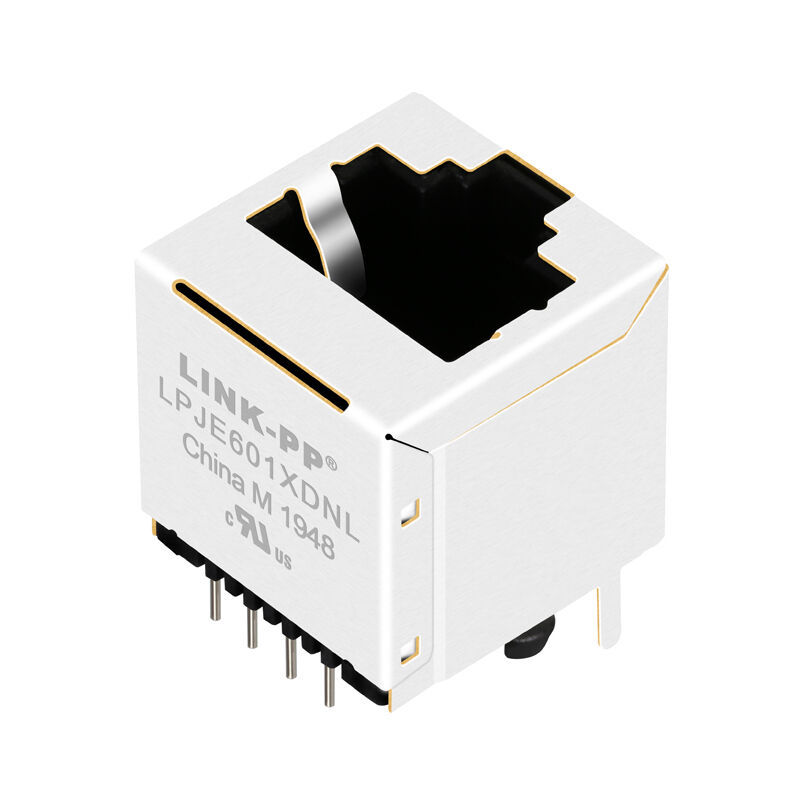

El LPJE601XDNL es un conector RJ45 vertical de un solo puerto (1x1) con 8 posiciones y 8 contactos (8P8C).garantizar una fuerte retención mecánica y un rendimiento de soldadura fiable en aplicaciones industriales y comerciales.
El conector LPJE601XDNL 1x1 Vertical RJ45 es un conector modular 8P8C de alto rendimiento diseñado para aplicaciones de red Ethernet 10/100Base-T.El botón arriba cierre, y blindaje metálico sin pestañas EMI, este conector es ideal para diseños de PCB compactos que requieren una transmisión de señal estable y una robusta durabilidad mecánica.
Diseñado sin magnéticos o LEDs integrados, el LPJE601XDNL es una solución rentable y flexible para aplicaciones donde se utilizan magnéticos externos o no se requieren indicadores visuales.
| Categoría | Parámetro | Especificación |
|---|---|---|
| Eléctrico | Nivel de tensión | 125 VAC RMS |
| Calificación actual | 1.5 A | |
| Resistencia de contacto | 50 mΩ máximo | |
| Resistencia al aislamiento | Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósfera. | |
| Resistencia dieléctrica | 1000 VAC RMS, 60 Hz (1 minuto) | |
| Mecánica | Materiales para la vivienda | LCP, con clasificación UL94V-0 |
| Material de contacto | Fósforo Bronce (0,35 mm de grosor) | |
| Material del escudo | Las demás piezas de acero | |
| Vida útil | ≥ 750 ciclos de apareamiento | |
| Medio ambiente | Temperatura de funcionamiento | -40 °C a +85 °C |
| Temperatura de almacenamiento | -40 °C a +85 °C | |
| Temperatura de soldadura por onda | 265°C (máximo 5 segundos) |
La orientación de entrada superior permite una apilamiento vertical eficiente de PCB, lo que lo hace ideal para equipos de red compactos.
Sin magnéticos integrados, el LPJE601XDNL permite a los ingenieros:
El conector incluye un escudo de latón recubierto de estaño para:
- ¿ Qué?
El conector LPJE601XDNL 1x1 Vertical RJ45 es una excelente opción para los ingenieros que buscan una interfaz Ethernet compacta, rentable y confiable sin magnéticos o LED integrados.
No, este conector es un conector RJ45 no magnético, que requiere un magnetismo externo.
Está diseñado para aplicaciones 10/100Base-T (Cat 5e), no optimizado para Gigabit (1000Base-T).
Cuenta con un diseño vertical (entrada superior), ideal para diseños de PCB compactos.
No, este modelo viene sin LED, lo que lo hace adecuado para diseños minimalistas.
No, el conector tiene blindaje metálico pero no etiquetas de conexión a tierra EMI.
