48F-01GYD2NL 1000BASE-T RJ45 Jack magnético con puerto único a través del orificio

48F-01GYD2NL es un MagJack RJ45 1000BASE-T de un solo puerto con sistema magnético integrado, paquete de orificio pasante, cumplimiento de RoHS y chapado en oro de 6u” para una conectividad Ethernet confiable.

48F-01GYD2NL Conector magnético 1000BASE-T RJ45 Descripción general

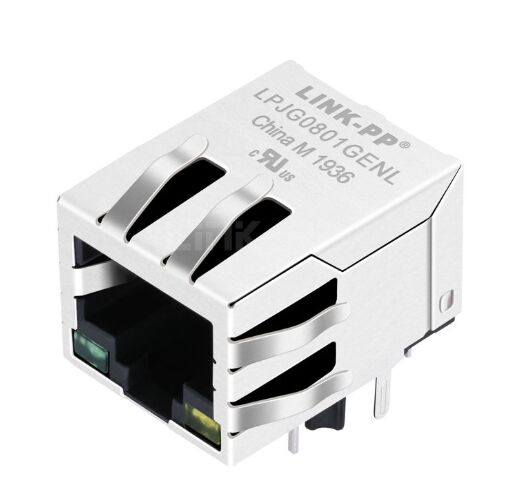

El48F-01GYD2NL Conector magnético RJ45 1000BASE-Tes unConector Ethernet modular de un solo puerto con sistema magnético integradoDiseñado para un rendimiento estable de la red Gigabit. EsteConector RJ45 de orificio pasanteestá diseñado para aplicaciones LAN exigentes donde la integridad de la señal, el rendimiento EMI y la durabilidad a largo plazo son importantes.

ConCumplimiento de RoHS,6u” baño oro, y un robustodiseño de montaje con orificio pasante, el48F-01GYD2NLEs muy adecuado para equipos de red que requieren confiabilidad.Conectividad Ethernet 1000BASE-Ten un formato compacto y fácil de producir.

¿Por qué elegir 48F-01GYD2NL RJ45 MagJack?

El48F-01GYD2NL Conector magnético 1000 BASE-T RJ45Combina las funciones de conector modular y transformador magnético en un componente integrado. Esto ayuda a simplificar el diseño de PCB, reducir el espacio en la placa y mejorar la eficiencia del ensamblaje.

Las ventajas clave incluyen:

• Magnético integrado paraEthernet 1000BASE-T
• Puerto único RJ45diseño para diseños compactos
• Paquete de orificio pasantepara montaje seguro en PCB
• Versión RoHSpara diseños respetuosos con el medio ambiente
• 6u” baño oropara una mayor confiabilidad del contacto
• Soporte LED para indicación de enlace/actividad
• Diseñado para un funcionamiento estable en entornos industriales y de redes

48F-01GYD2NL RJ45 con magnéticos Presupuesto

Especificaciones técnicas

Especificaciones eléctricas a 25°C

Diseñado para una transmisión Gigabit Ethernet confiable, el48F-01GYD2NL Conector RJ45 con magnéticoOfrece un sólido rendimiento eléctrico en todo el rango de frecuencia requerido.

1. Relación de vueltas:1CT:1CT (±5%)

2. Inductancia:350 μH mínimo a 100 kHz, 0,1 V, 8 mA

3. Pérdida de inserción:-1,2 dB máx. (0,3–100 MHz)

4. Pérdida de devolución:

• -16 dB mín. (1–30 MHz)
• -13,5 dB mín. (40 MHz)
• -11,5 dB mín. (50 MHz)
• -10 dB mín. (60–80 MHz)

5. Diafonía:

• -40 dB mín. (30 MHz)
• -36 dB mín. (60 MHz)
• -30 dB mín. (100 MHz)

6. Rechazo de modo común:

• -35 dB mín. (30 MHz)
• -32 dB mín. (60 MHz)
• -30 dB mín. (100 MHz)

7. Alto voltaje/voltaje de aislamiento:1500 Vrms / 0,5 mA / 60 s o 1650 Vrms / 0,5 mA / 2 s

48F-01GYD2NL Hoja de datos

48F-01GYD2NL Hoja de datos RJ45 - Mecánico

Hoja de datos del conector RJ45 48F-01GYD2NL: esquema

48F-01GYD2NL Material y construcción Detalles

ElConector magnético 48F-01GYD2NLestá construido con materiales duraderos para soportar una larga vida útil y un rendimiento eléctrico constante.

Materiales principales

• Material de la carcasa:Nailon 66, UL94V-0, negro
• Material de inserción:Bronce fosforado C5210 EH, 0,35 mm de espesor
• Insertar base:PBT GF, UL94V-0
• Material del tablero:PBT GF, UL94V-0
• Material de contacto:Bronce fosforado C5210 EH, 0,35 mm de espesor
• Escudo metálico:Latón C2680 con niquelado

Enchapado

• Níquel
• 100% estaño
• Chapado en oro disponible en3u” a 50u”, con6u”especificado para esta versión

Diseño de LED y pines

Estepuerto único RJ45 MagJackIncluye soporte LED para indicación del estado de la red. El dibujo muestraLED izquierdoyLED derechoposiciones, lo que lo hace adecuado para diseños que necesitan comentarios visuales claros sobre vínculos/actividades.

El esquema también indica las conexiones integradas del transformador y la conexión a tierra del blindaje, lo que respalda la implementación práctica de PCB para interfaces Gigabit Ethernet.

Perfil de soldadura por ola recomendado

Para el montaje las condiciones recomendadas para soldadura por ola son:

• Temperatura máxima (TP):250±10°C
• Hora de temperatura máxima:Máximo 5 segundos

Estas condiciones ayudan a respaldar un rendimiento de soldadura confiable durante la producción.

Preguntas frecuentes sobre 48F-01GYD2NL MagJack RJ45 de orificio pasante

Si estas buscando unMagJack confiable 1000BASE-T RJ45, el48F-01GYD2NLofrece una sólida combinación de magnetismo integrado, estabilidad a través de orificios, cumplimiento de RoHS y revestimiento de contacto duradero. Es una opción práctica para diseños Gigabit Ethernet que necesitan un rendimiento de señal confiable, indicación LED clara y una larga vida útil.

1. ¿Qué es el 48F-01GYD2NL?

El48F-01GYD2NLes unpuerto único RJ45 MagJackcon magnético integrado paraEthernet 1000BASE-Taplicaciones.

2. ¿El 48F-01GYD2NL es adecuado para Gigabit Ethernet?

Sí. Está diseñado para1000BASE-Trendimiento, lo que lo hace adecuado para diseños Gigabit Ethernet.

3. ¿Este conector RJ45 admite LED?

Sí. El dibujo mecánico muestraLED izquierdo y derechosoporte para indicación de estado de red.

4. ¿El 48F-01GYD2NL cumple con RoHS?

Sí. Esta versión se especifica comoVersión RoHS.

5. ¿Cuál es el tipo de montaje?

ElConector magnético 48F-01GYD2NLusa unagujero pasantePaquete para fijación segura de PCB.
