Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO

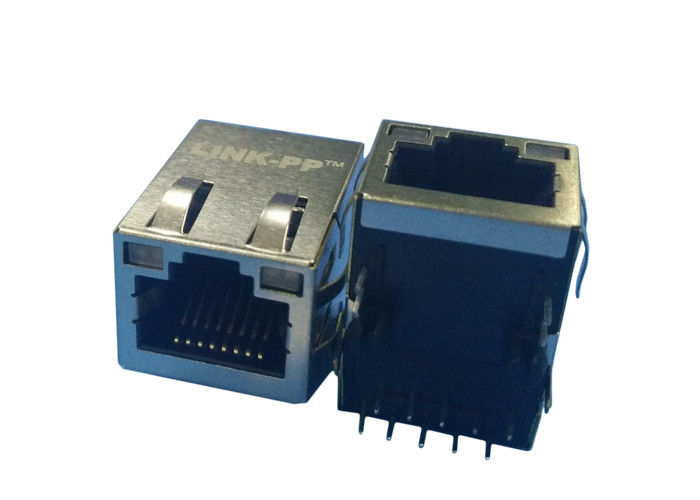

Número de modelo: RT7-195AAM1F
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: Supportive
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4600K.PCS/Month
Especificaciones: |
RT7-195AAM1F |
P.N: |
LPJG16302A24NL |
Tipo de conector: |
Ethernet del gigabyte |
Aplicaciones: |
10/100/1000 Lan |
Tipo del montaje: |
A través del agujero |
Orientación: |
Ángulo 90~ (correcto) |
Terminación: |
Soldadura |
Blindaje: |
Blindado, finger de la EMI |
Especificaciones: |
RT7-195AAM1F |
P.N: |
LPJG16302A24NL |
Tipo de conector: |
Ethernet del gigabyte |
Aplicaciones: |
10/100/1000 Lan |
Tipo del montaje: |
A través del agujero |
Orientación: |
Ángulo 90~ (correcto) |
Terminación: |
Soldadura |
Blindaje: |
Blindado, finger de la EMI |
Funcionamiento y temperatura de almacenamiento
Temperatura de funcionamiento: 0°C a +70°C
2,4 especificaciones RJ45
Resistencia de aislamiento
-40°C a la temperatura de almacenamiento de +85°C:
500MΩ Min.
Temperatura de funcionamiento: 0 C a +70 C
Fijación de la fuerza del cierre del enchufe:
22N máximo
44N máximo
Fuerza de la inserción con el cierre presionado
sec 60+/-5 de 50N Min. @
Fuerza del retiro con el cierre presionado
2,5 descripción del funcionamiento y de la prueba
El producto se diseña para resolver eléctrico, mecánico y ambiental
tabla abajo de los requisitos de funcionamiento adentro especificada. Se realizan todas las pruebas
durabilidad de 2500 ciclos:
2,6 empaquetado y el embalar
en las condiciones ambientales ambiente por MIL-STD-1344A y EIA-364
salvo especificación de lo contrario.
Todas las piezas serán empaquetadas y embaladas para proteger contra la comprobación
daño, corrosión y deterioro durante el envío y el almacenamiento.
Filtro del transmisor y filtro del receptor
tipo de e: Impedancia de paso bajo 100Ω de la balanza
Pérdida de inserción:
Pérdida de vuelta:
1~100 máximo del megaciclo -1.0dB.
1~30 carga mínima 100Ω del megaciclo -18dB
carga mínima 100Ω de 30~60MHz -16dB
3,3 rechazo de modo común
carga mínima 100Ω de 80~100MHz -10dB
carga mínima 100Ω de 60~80MHz -12dB
@ 1~100 megaciclos -30dB Min.
3,4 charla cruzada
@ 1~100 megaciclos -30dB Min.
3,5 inductancia @ 100KHz, 0.1V, PREJUICIO de 8mA DC
Entrada (R1-R2), entrada (R3-R4), entrada (R7-R8), entrada (R9-R10): 350 μH Min.
3,6 prueba de HiPot
1 O t t (C1 C2) entrado (R1-R2) a 1500Vac 60s o a 2250Vdc 60s
Entrada (R3-R4) a 1500Vac 60s o a 2250Vdc 60s
Entrada (R7-R8) a 1500Vac 60s o a 2250Vdc 60s
Entrada (R9-R10) a 1500Vac 60s o a 2250Vdc 60s
Salida (C1-C2):
Salida (C3-C6):
Salida (C4-C5):
7 - entrada (R9 R10) a 1500Vac 60s o a 2250Vdc 60s
Pieza alterna compatible cruzada equivalente de RT7-195AAM1F
