Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: 749023021
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificación: |
749023021 |
Cruz: |
LP6080NL |
Aplicación: |
Poder sobre Ethernet magnética |
Pernos: |
48 pernos |
Puerto: |
4x 10/100Base-TX, 2x1000Base-T |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificación: |
749023021 |
Cruz: |
LP6080NL |
Aplicación: |
Poder sobre Ethernet magnética |
Pernos: |
48 pernos |
Puerto: |
4x 10/100Base-TX, 2x1000Base-T |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Descripción de la especificación | 749023021 / Equivalente 000-7393-30R-LF1 |
| ALCANCE obediente | Sí |
| UE RoHS obediente | Sí |

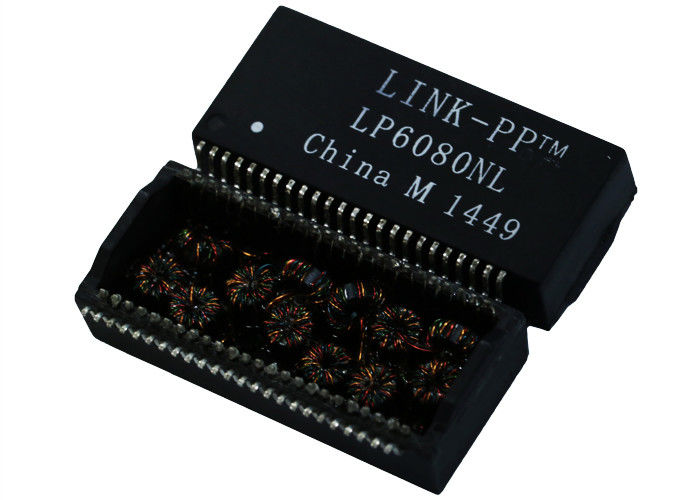

| Cruz de LINK-PP PN | LP6080NL |
| Situación | Actualización a LP6080NL |
| Tipo del transformador | TRANSFORMADOR DEL DATACOM |
| Uso | 2x 1000 BASE-T; Base-T poder/4x del LAN 10/100, poder sobre Ethernet (PoE) |
| Aprobaciones | UL |
| Voltaje del aislamiento | 1500,0 V |
Especificaciones eléctricas @25℃
ratio 1.Turns:
TX=1: 1 RX=1: 1
2.OCL: MINUTO 350uH
@100KHz, 100mV, 8mADC en diagonal
pérdida 3.Insertion (DB max):
0.1MHz: - 1,1 100MHz: - 1,0
125MHz: - 2,0
pérdida 4.Return (MINUTO del DB):
30MHz: - 18 60MHz: - 12
80MHz: - 12 100MHz: - 10
5.Crosstalk (MINUTO del DB):
30MHz: - 43 60MHz: - 37
100MHz: - 33
6.Hipot (MINUTO de Vrms): 1500
uso 7.POE con capacidad de la corriente 350mA-600mA
8.Quad 4 base-T del puerto 10/100, poder sobre Ethernet (PoE)
9.Dual 2 puerto 1000Base-T, poder sobre Ethernet (PoE)
base-T 4x 10/100, poder sobre Ethernet (PoE)
El otro PN compatible.
| 749014011 | 749010012 | 7490200136 | 000-7393-30R-LF1 |
| 749014012 | 749010014 | 749050010A | 749020013 |
| 749014013 | 749010040 | 749050010U | 000-7333-30R-LF1 |
