Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: 7490100110A
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$1.25
Detalles de empaquetado: T&R
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Serie: |
Transformador SMT WE-LAN 10/100 Base-TX |
Número de pieza:: |
7490100110A |
Estándar: |
10/100BASE-TX |
Puertos: |
1 |
Paquete: |
smt |
Temperatura de funcionamiento:: |
0 °C al °C +70 |
voltaje de aislamiento: |
1500 V (RMS) |
Inductancia: |
µH 350 |
Serie: |
Transformador SMT WE-LAN 10/100 Base-TX |
Número de pieza:: |
7490100110A |
Estándar: |
10/100BASE-TX |
Puertos: |
1 |
Paquete: |
smt |
Temperatura de funcionamiento:: |
0 °C al °C +70 |
voltaje de aislamiento: |
1500 V (RMS) |
Inductancia: |
µH 350 |

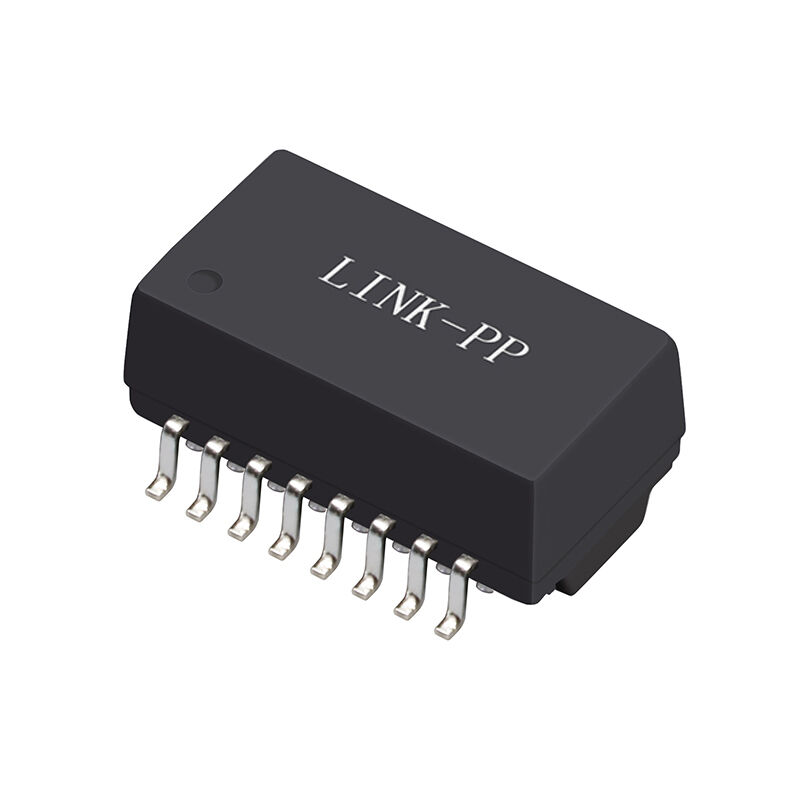

El transformador LAN 7490100110A es un módulo magnético LAN 10/100BASE-TX de un solo puerto diseñado para equipos de red Ethernet. Tiene una inductancia mínima de 350 μH, un voltaje de aislamiento RMS de 1500 V,y un 1Relación de vueltas: 1 (± 3%), que garantiza una transmisión de señal estable y un aislamiento eléctrico fiable.
El transformador admite velocidades de datos Ethernet de 10/100 Mbps, opera dentro de un rango de temperatura de 0 °C a +70 °C y está integrado en un paquete SMT compacto para diseños de PCB de alta densidad.Con baja pérdida de inserción (-1.1 dB max), pérdida de retorno optimizada y fuerte rechazo diferencial a modo común, el 7490100110A es adecuado para switches Ethernet, routers, equipos de red industriales,y interfaces LAN integradas.
Este 7490100110A garantiza una excelente integridad de la señal, supresión de EMI y transmisión de datos confiable para aplicaciones Ethernet 10/100.enrutadores, y dispositivos de redes industriales.
| Propiedad | Condiciones de ensayo | Valor | Unidad | Las normas de seguridad |
|---|---|---|---|---|
| Inductancia (L) | Se aplicarán las siguientes medidas: | 350 | El valor de las emisiones | - ¿Qué es eso? |
| Voltado de ensayo de aislamiento (VT) | 1 minuto | 1500 | V (RMS) | - ¿Qué es eso? |
| Pérdida de inserción (IL) | 1 a 100 MHz | - Es una.1 | Db | Es el máximo. |
| Pérdida de retorno (RL) | 1-30 MHz @ 100 Ω | -18 años. | Db | - ¿Qué es eso? |
| 30 a 60 MHz @ 100 Ω | -14 años. | Db | - ¿Qué es eso? | |
| 60 a 80 MHz @ 100 Ω | -12 años. | Db | - ¿Qué es eso? | |
| 80-100 MHz @ 100 Ω | -10 años | Db | - ¿Qué es eso? | |
| La relación de rechazo del diferencial con el modo común (DCMR) | 1 a 30 MHz | - 38 años. | Db | - ¿Qué es eso? |
| 30 a 60 MHz | - 38 años. | Db | - ¿Qué es eso? | |
| 60 a 100 MHz | - 30 años. | Db | - ¿Qué es eso? | |
| Transcurso de la voz (CT) | 1-60 MHz | -40 años. | Db | - ¿Qué es eso? |
| 60 a 100 MHz | - 35 años. | Db | - ¿Qué es eso? | |
| Ratio de vueltas (n) | ¿Qué quieres decir? | 1:1 | ¿Qué quieres decir? | ± 3% |
| Tasa de datos | ¿Qué quieres decir? | 10/100BASE-TX | ¿Qué quieres decir? | ¿Qué quieres decir? |
Al seleccionar el transformador LAN 7490100110A, los ingenieros se benefician de:
Este transformador es ideal para aplicaciones que requieren un rendimiento constante, un tamaño compacto y un aislamiento de red robusto.
