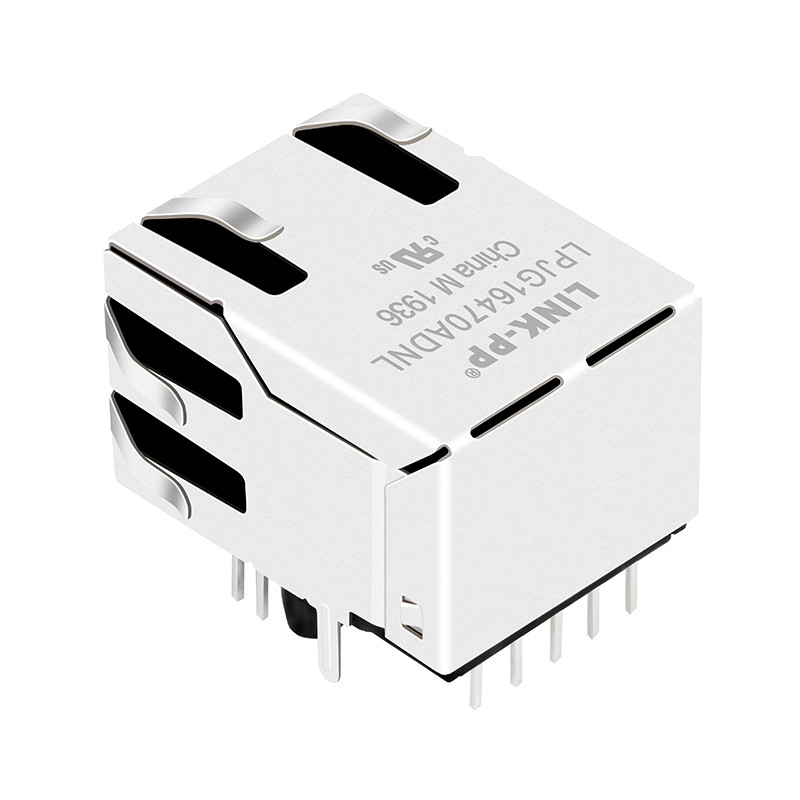

JXD1-0001NL | Conectividad magnética de LPJG16470ADNL RJ45 Jack Gig_Ethernet

1Información sobre el producto

• Modelo: JXD1-0001NL
• Descripción del producto: CONN, RJ45, 1X1, 1GD, 1:1, TU (conector RJ45 Gigabit de puerto único con transformador)
• Certificación: Conforme con la Directiva RoHS

2Tipo de conector y rendimiento

• Tipo de conector: conector RJ45 con magnetismo integrado
• Número de puertos: 1x1 puerto
• Apoyo de velocidad: 1000 Base-T (Gigabit Ethernet)
• Orientación del montaje: Tab hacia arriba, entrada lateral
• Nivel de PoE: No PoE


3Características físicas

• Método de montaje: a través del agujero
• Material del conector:
• En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero de la categoría M2.
• Las demás:
• Contactos: bronce de fósforo
• Revestimiento por contacto: Revestimiento por oro selectivo, espesor mínimo de 30 micro pulgadas en el área de contacto
• Las dimensiones:
• Ancho: 15,75 mm
• Alturas: 13,80 mm
• Profundidad: 21,50 mm
• El espacio entre los pines: 2,54 mm.

4Características eléctricas

• Relación de giro del transformador: 1:1 (1.0 Relación de giro @ 100 kHz)
• Precisión de la relación de giro:
• (P9-P8):(J1-J2) = 1:1 ± 5%
• (P7-P6):(J3-J6) = 1:1 ± 5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2): ((J7-J8) = 1:1±5%
• Inductancia primaria: 350 μH MIN @ 100 kHz, 0,1 V RMS DC BIAS
• Resistencia en CC: 1,2 OHMS MAX
• Pérdida de inserción:
• 1-100 MHz: -1,0 dB MAX
• 100-125 MHz: -1,2 dB MAX
• Pérdida de retorno:
• 1-40 MHz: -16 dB MIN
• 40 a 80 MHz: -10 dB MIN
• 80-100 MHz: -8 dB MIN
• Transcurso de transmisión: 1-100MHz: -30dB MIN
• Atenuación del modo común: 1-100MHz: -30dB MIN
• Voltado de aislamiento: PHY de lado a lado de la línea: 2250VDC


5. Indicador LED

• Configuración del LED: LED bicolor
• Color del LED y especificaciones:
• En verde: 565nm, 20mA, 2.4V ((Vmax), 2.2V ((tipo)
• Amarillo: 590nm, 20mA, 2.5V ((Vmax), 2.1V ((tipo)
• Pinos de LED:
• Verde: P11 ((+), P12 ((-)
• Amarillo: P13 ((+), P14 ((-)

6Especificaciones medioambientales

• Rango de temperatura de funcionamiento: -40°C a +85°C
• Rango de temperatura de almacenamiento: -40°C a +85°C
• Temperatura de soldadura: proceso de soldadura por ondas, temperatura máxima 260°C como máximo, 10 segundos como máximo

7Información sobre el embalaje

• Método de embalaje: bandeja
• Envases estándar: 50 piezas por bandeja
• Cantidad por caja: 1200 piezas por caja

8. Definición del pin

• P1-P8: Pinos de señal Ethernet
• P9-P10: No utilizado
• P11-P12: LED verde
• P13-P14: LED amarillo
• J1-J8: pines de interfaz RJ45

9- Cumplimiento y certificación

• RoHS: cumple con la Directiva RoHS
• FCC: cumple con las normas y reglamentos de la FCC Parte 68

Nota de solicitud

• Apto para la automatización industrial, el Internet de las cosas industrial y los sistemas de control industrial
• Apoya el estándar IEEE 802.3
• Se recomienda el proceso de soldadura por onda
