Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO 9001,ISO 14001,UL,SGS,REACH168
Número de modelo: AFCT-57V6NSZ
Pago y términos de envío
Cantidad de orden mínima: 10/100/25K
Precio: $0.11-$35
Detalles de empaquetado: 20/Tray
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 350K/Month
Especificaciones: |
AFCT-57V6NSZ |
velocidad de datos: |
1,25 Gbps |
longitud de onda: |
1550nm |
Distancia máxima: |
los 40000m |
Tipo de fibra: |
Vidrio unimodal |
Emisor: |
DWDM EML |
tensión: |
3,3 |
Aplicaciones: |
Ethernet |
Conector: |
Duplex del LC |
Montaje: |
Enchufable, SFP |
Ambiente: |
Sin plomo/RoHS obediente |
MSL: |
1 (ilimitado) |
Especificaciones: |
AFCT-57V6NSZ |
velocidad de datos: |
1,25 Gbps |
longitud de onda: |
1550nm |
Distancia máxima: |
los 40000m |
Tipo de fibra: |
Vidrio unimodal |
Emisor: |
DWDM EML |
tensión: |
3,3 |
Aplicaciones: |
Ethernet |
Conector: |
Duplex del LC |
Montaje: |
Enchufable, SFP |
Ambiente: |
Sin plomo/RoHS obediente |
MSL: |
1 (ilimitado) |
| Especificaciones: | AFCT-57V6NSZ |
| Clase de producto: | Fibras ópticas |
| Familia de producto: | Transmisores-receptores ópticos |
| Serie de productos: | SFP |
| Nombre de producto: | Transmisores-receptores ópticos de SFP |
| Situación disponible: | Activo |
| RoHS: | Conformidad RoHS-6 |
|
Especificaciones:
|
|
|
Tarifa de datos: |
1,25 Gbps |
| Longitud de onda: | 1550nm |
| Distancia máxima: | los 40000m |
| Tipo de la fibra: | Vidrio unimodal |
| Emisor: | DWDM EML |
| Voltaje-fuente: | 3.3V |
| Usos: | Ethernet |
| Tipo del conector: | Duplex del LC |
| Tipo del montaje: | Enchufable, SFP |
| Situación sin plomo/situación de RoHS: | Sin plomo/RoHS obediente |
| Nivel de la sensibilidad de humedad (MSL): | 1 (ilimitado) |
|
Descripción de la característica:
|
• Transmisor-receptor de Gigabit Ethernet
• RoHS obediente
• IEEE 802.3z, 1000BASE-ZX
• Distancia de transmisión extendida hasta 40 kilómetros
• Obediente con el acuerdo multi (MSA) de la fuente de SFP
• Interfaz óptico A dos caras-LC
• 1550 nanómetro DFB-LD
• Identificación serial
• Interfaz de diagnóstico de la supervisión de Digitaces
• Delatch de la fianza para el retiro fácil de la jaula
• Disponible en gama de temperaturas industrial (- 40 a +85°C)
• Inmune a los campos del ESD, del RF, y a Vcc ruido
• Diseñado para las emisiones muy bajas del RF
• Seguridad de laser de la clase 1
• interfaz diferenciado CA-juntado de la entrada-salida del serial
• Escoja la operación de la fuente de +3,3 voltios
• Disipación de energía baja
|
Descripción:
|

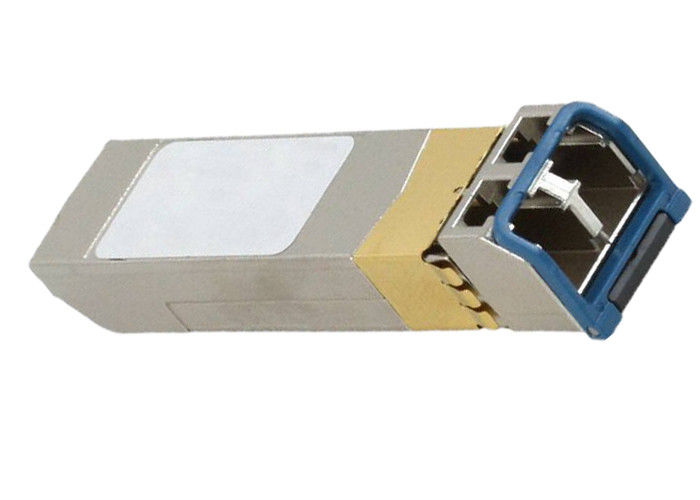

El transmisor-receptor de AFCT-57V6NSZ es un módulo MSA-obediente barato y caliente-enchufable especialmente modificado para requisitos particulares de la conexión óptica de SFP para los usos de Gigabit Ethernet en las distancias de transmisión hasta los 40km.
El AFCT-57V6NSZ ejecuta la porción serial de la capa física, y apoya las características mostradas abajo las líneas diferenciadas del interfaz de la entrada-salida del serial de las características de AFCT-57V6NSZ que son señales CA-juntadas. El diseño de Avago del módulo de SFP de la longitud de onda larga utiliza un diodo láser (LD) de (DFB) de la reacción distribuida de 1550 nanómetro y se aprovecha de un preamplificador/de un fotodetector integrados. El AFCT-57V6NSZ también contiene el transmisor, el receptor y la electrónica de control.
La fibra óptica unimodal, con los conectores del LC, se recomienda como los medios de comunicación. El AFCT- 57V6NSZ tiene una función de supervisión de diagnóstico digital de (DDM) de acuerdo con SFF-8472 que permita el supervisar de temperatura de funcionamiento, de voltaje de fuente, de la corriente diagonal del laser, de potencia de salida del transmisor y de óptico poder recibido óptico en tiempo real vía un interfaz serial-identificación. En la página siguiente, Table1 enumera las especificaciones generales para el AFCT-57V6NSZ SFP.
El cuadro 1 muestra bloque diagrama simplificada de la electrónica de AFCT- 57V6NSZ.
|
Usos:
|
• Interruptores de Ethernet
• Interruptores y routeres multiservicios
• Infraestructura de banda ancha de la agregación y de la radio
• Usos cambiados de la placa madre
• Interfaz de alta velocidad para las granjas del servidor
• Conexiones de GbE del interruptor de acceso del metro
