Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: LP5009ANL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
LP5009ANL |
P/N: |
LP5009ANL |
Ethernet: |
2 poder de x 10/100Mbps |
MEDIDA: |
13.16x18.59x6.12m m |
Montaje: |
SMD |
muestras: |
libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
LP5009ANL |
P/N: |
LP5009ANL |
Ethernet: |
2 poder de x 10/100Mbps |
MEDIDA: |
13.16x18.59x6.12m m |
Montaje: |
SMD |
muestras: |
libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Número de la bobina: Bobinas del autotransformador 12
2. voltaje del aislamiento: 1500Vrms

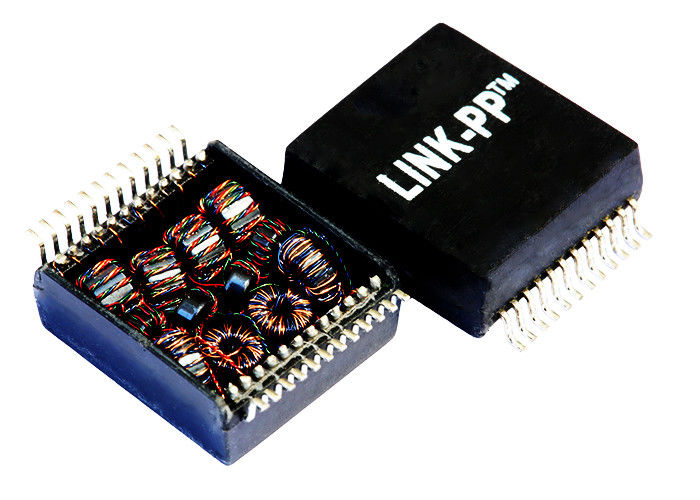

3.Type: SMT LP5009ANL 2x10/100Base-Tx POE
4. módulo de poder del Magnetics de 2 puertos
5. transformador del Lan del 10/100M con POE/POE+
Especificaciones eléctricas (25):
1. vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: 1500Vrms, 0.5mA, 1Sec
Lado del microprocesador a la línea lado
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor,
Router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
LP5008NLE
LP5009ANL
LP5009NL
LP5009NLE
