Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: Se trata de un sistema de control de las emisiones de gases de escape.
Pago y términos de envío
Cantidad de orden mínima: Muestras gratuitas
Precio: $0.09-$1.85
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Alrededor de 2 semanas
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 6000000 piezas / mes
Serie: |
Conector RJ45 con magnéticos integrados de base T 10/100 |
Pérdida de inserción:: |
-1,0 dB MAX @1-65MHz |
Da vuelta al ratio RX: |
1CT:1CT |
Da vuelta al ratio TX: |
1CT:1CT |
hipot: |
Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósf |
Temperatura de funcionamiento: |
0°C a +70°C |
Serie: |
Conector RJ45 con magnéticos integrados de base T 10/100 |
Pérdida de inserción:: |
-1,0 dB MAX @1-65MHz |
Da vuelta al ratio RX: |
1CT:1CT |
Da vuelta al ratio TX: |
1CT:1CT |
hipot: |
Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósf |
Temperatura de funcionamiento: |
0°C a +70°C |

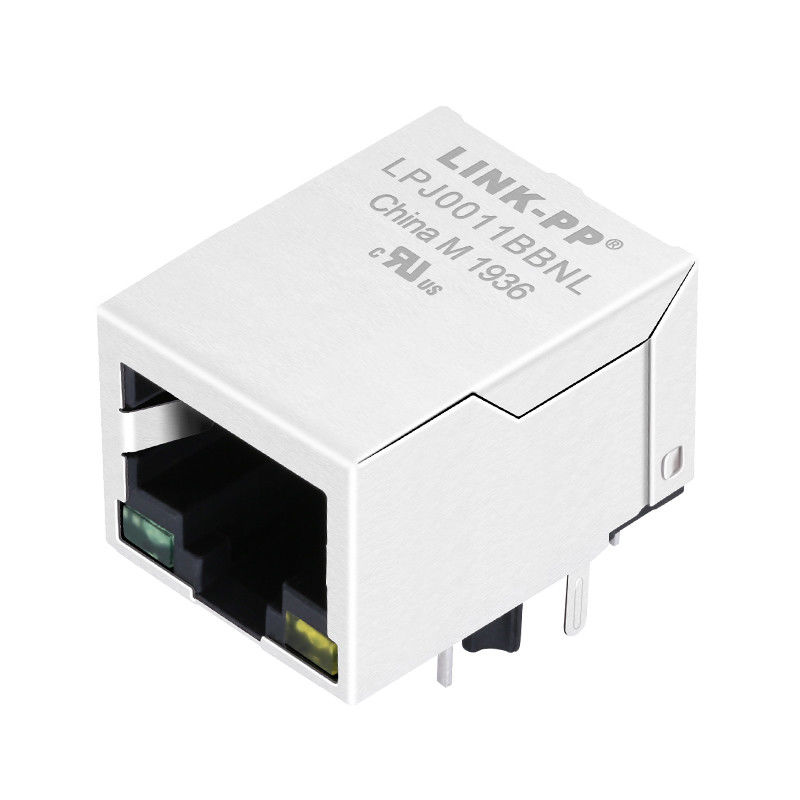

JKM-0009NL LPJ0011BBNL Conector modular RJ45 de un solo puerto con magnéticos integrados 10/100 Base-T
1X1 Tab-Down RJ45 LPJ0011ABNL Ethernet rápido de 10/100 Mbps
Transformador RJ45 conector magnético integrado de 8P8C pines
Equivalente cruzado JKM-0009NL Pin a Pin Reemplazo rentable
Diseñado para aplicaciones de grado industrial, cumple con la especificación IEEE802.3
350μH OCL mínimo con corriente de polarización de CC de 8 mA
Rangos de temperatura de 0℃ A 70℃
| Número de pieza LINK-PP | LPJ0011BBNL |
| Pulse Número de pieza | JKM-0009NL |
| Automotriz (S/N) | No |
| Velocidad de datos | 100BASE-TX |
| Número de puertos | 1x1 |
| Dirección de la pestaña | Abajo |
| Color de los LED (I/D) |
Verde/Amarillo |
| Montaje | THT |
| PoE | NINGUNO |
| Estilo de conexión | ENTRADA LATERAL |
| Blindaje | Blindado |
| Longitud |
21.34mm
|
| Ancho | 16mm |
| Altura | 13.59mm |
Material del blindaje: Latón
Acabado del blindaje: Níquel de 20-40 milésimas de pulgada sobre latón de 10-20 milésimas de pulgada
Material del contacto: Bronce fosforado
Área de chapado del contacto: Niquelado y chapado selectivo en oro de 15µ pulgadas
Área de soldadura del contacto: Acabado mate de estaño
Material de la carcasa: Termoplástico
Especificación de la carcasa: UL 94 V-0
Clasificación MSL: 1
1. Fuerza de acoplamiento (MÁX.): 5 libras/2,268 kg.
2. Fuerza de desacoplamiento (MÁX.): 5 libras/2,268 kg.
3. Durabilidad: 750 inserciones
4. Retención del enchufe al jack (MÍN.): 20 libras/9,075 kg.
1. Es aconsejable la estratificación de planos de tierra. Si es posible, enrute los pines de tierra del conector/módulo discreto a la tierra del chasis/analógica.
2. Es aconsejable utilizar BST (resistencias de 75Ω y condensador de alto voltaje a la tierra del chasis) para terminar los CT del lado del cable para obtener el mejor rendimiento EMI (incluido en la mayoría de las soluciones de conectores).
3. Mantenga las trazas de señal del PHY al conector/módulo discreto lo más cortas posible. Si las trazas superan las 3-4 pulgadas, preste mucha atención al desequilibrio de la impedancia de la línea.
4. Siga las notas de aplicación del fabricante del PHY para obtener más información sobre el diseño.
