Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

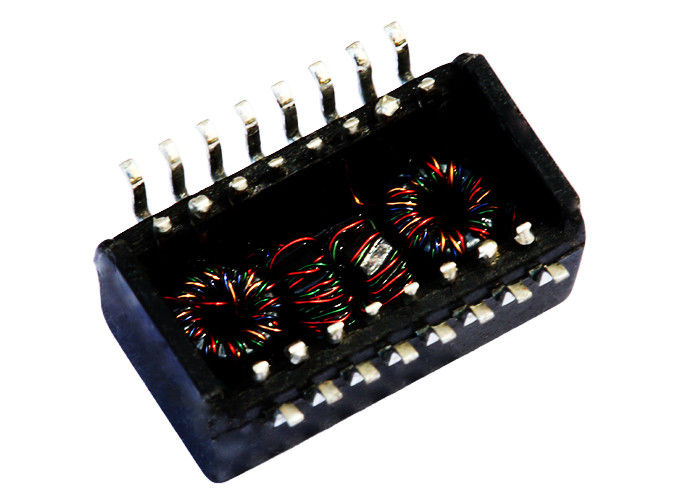

Número de modelo: HN8019CG
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificación: |
HN8019CG |
No parte: |
LP2019ANL |
Interfaz: |
poder 10/100Mbps |
Familia: |
Transformador de las telecomunicaciones |
Pernos: |
16Pins |
muestras: |
Disponible libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificación: |
HN8019CG |
No parte: |
LP2019ANL |
Interfaz: |
poder 10/100Mbps |
Familia: |
Transformador de las telecomunicaciones |
Pernos: |
16Pins |
muestras: |
Disponible libre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificación eléctrica @25℃
ratio 1.Turns:
TX=1CT: 1CT RX=1CT: 1CT
pérdida 2.Insertion:
0.1-100MHz: - 1.0dB MAX
pérdida 3.Return:
0.1-30MHz: - MINUTO 18dB
30-60MHz: MINUTO de -13dB
60-80MHz: - MINUTO 12dB
4.Crosstalk:
0.1-100MHz: - MINUTO 35dB
5.DCMR:
30MHz: - MINUTO 42dB
60MHz: - MINUTO 36dB
100MHz: - MINUTO 33dB
6.CMRR:
1-100MHz: TIPO de -40dB
7.L: 1-3,6-8:
350uH MINUTO 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHMIOS MAX
9.LK:
1-3 (lazo: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (lazo: 11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
voltaje 11.Isolation: 1500Vrms
temperatura 12.Operating: -40℃~+85℃.
NOTAS:
1.Designed al uso de ayuda, tal como SOHO (ADSL
módems), LAN-en-placa madre (LOM), eje e interruptores.
2.Power sobre Magnetics de Ethernet (PoE)
capacidad actual de los usos 3.PoE: 350mA.
diversos ratios de las vueltas 4.With.
soldadura del pico de 5.RoHS “NL” que valora 255± 5℃.
