Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO9001,SGS,UL,CE,REACH163
Número de modelo: J8064D628A
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.11-$12
Detalles de empaquetado: BANDEJA
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 208K/Month
Midcom PN: |
J8064D628A |
Hecho en China: |
SM-LPJ26204AENL |
Aplicación: |
10/100Base-TX NIC Applictation |
Montaje: |
W/LEDs blindado |
Puerto: |
Dual |
HiPot: |
1500v |
Midcom PN: |
J8064D628A |
Hecho en China: |
SM-LPJ26204AENL |
Aplicación: |
10/100Base-TX NIC Applictation |
Montaje: |
W/LEDs blindado |
Puerto: |
Dual |
HiPot: |
1500v |
|
Pulso J8064D628A |
||||||||||||||||||||||||||||||||
|
Número de parte diseñado |
J8064D628A |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Hecho en China |
SM-LPJ26204AENL |
|||||||||||||||||||||||||||||||
|
Fabricante |
LINK-PP China |
|||||||||||||||||||||||||||||||
|
Descripción |

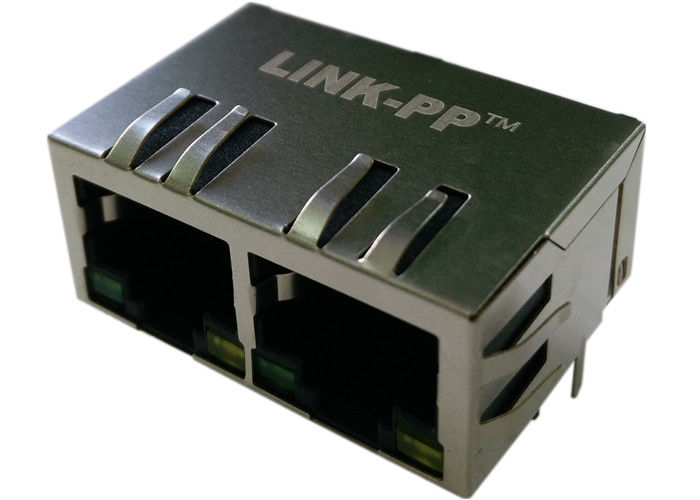

Conector dual del Magnetics Rj45 |
|||||||||||||||||||||||||||||||
|
Documentos disponibles |
PDF/3D/Step/IGS/Price/Cross |
|||||||||||||||||||||||||||||||
|
Cantidad disponible |
2.000 PCS o 4 semanas |
|||||||||||||||||||||||||||||||
Características y ventajas:
Soldadura máxima de RoHS “NL” que valora 260°C, soldadura máxima no--RoHS que valora 235°C
Para la pieza de RoHS, añada el sufijo NL 4
RJ45 1xN, perno de la etiqueta-ABAJo 8 con magnetics interno
Opciones: 1x2, 1x4, 1x6, y 1x8 para 10/100 base-TX
Disponible con y sin el LED
Conveniente para CAT 5 y cable de Ethernet rápido 6 o mejor UTP
Magnetics interno: 100% probado eléctricamente para HI-POT y la función
Resumen de funcionamiento eléctrico:
Opciones internas del magnetics disponibles
Especificación de IEEE 802,3 de las reuniones
350µH el mínimo OCL con 8mA perjudica la corriente
Alto rendimiento para la supresión máxima de la EMI
Aislamiento mínimo 1500Vrms por el requisito de IEEE 802,3
J8064D628A SPECFICATIONS ELÉCTRICO @25℃
ratio 1.Turns (el ±2%):
TX=1CT: 1CT RX=1CT: 1CT
pérdida 2.Return (minuto del DB):
1-10MHz: - 18 30MHz: - 16
60-100MHz: - 12
3.Crosstalk:
1-100MHz: - minuto 30dB
pérdida 4.Insertion:
1-100MHz: - 1.2dB máximo
5.CMR:
1-50MHz: - minuto 30dB
50-130MHz: - minuto 20dB
voltaje 7.Isolation: 1500V
temperatura 8.Operating: 0-70℃/-40℃~ +85℃.
