Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: Se trata de un sistema de control de las emisiones de gases de escape.
Documento: LPJG0843GENL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.39-$0.85
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: 3-5 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 250000-320000/Month
PN: |
Se trata de un sistema de control de las emisiones de gases de escape. |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000BASE-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |
PN: |
Se trata de un sistema de control de las emisiones de gases de escape. |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000BASE-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |

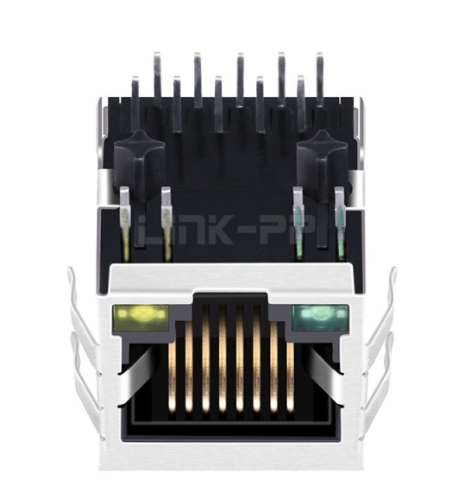

Descubra el conector Gigabit RJ45 LINK-PP LPJG0843GENL, un conector RJ45 con pestaña Base-T 10/100/1000 de un solo puerto con imán integrado, LED verdes/amarillos, pestañas EMI y cumplimiento de RoHS.
El LINK-PP LPJG0843GENL es un conector Gigabit RJ45 premium de alto rendimiento que cuenta con magnético 1000 Base-T integrado. Diseñado para cumplir con las especificaciones IEEE 802.3, este conector de puerto único (1x1) garantiza una conectividad Ethernet confiable para aplicaciones sin PoE. Con un diseño de entrada lateral Tab-Down que ahorra espacio con blindaje EMI incorporado e indicadores LED verde/amarillo, es el componente de red ideal para dispositivos, placas base, concentradores y conmutadores SOHO.
| Parámetro | Especificación |
|---|---|
| Número de pieza | LPJG0843GENL |
| Fabricante | ENLACE-PP INT'L TECHNOLOGY CO., LIMITED |
| Estado de la pieza | Activo |
| Tipo de conector | Conector RJ45 con magnético integrado |
| Solicitud | LAN Ethernet (no PoE) |
| Número de puertos | Puerto único 1x1 |
| Velocidad de la red | 10/100/1000 Base-T |
| Tipo de montaje | A través del agujero |
| Montaje de PCB | Entrada lateral |
| Orientación | Ángulo recto de 90° |
| Configuración del pestillo | Tabulador hacia abajo |
| Blindaje | Con pestañas EMI |
| Indicadores LED | Verde / Amarillo |
| Temperatura de funcionamiento | 0°C a +70°C |
| Dimensiones (largo × ancho × alto) | 0,837" × 0,627" × 0,524" (21,25 mm × 15,93 mm × 13,30 mm) |
| Cumplimiento | RoHS (2011/65/UE) |
| Parámetro eléctrico | Condición de prueba/rango de frecuencia | Actuación |
|---|---|---|
| Relación de giro | Primaria: Secundaria | 1CT:1CT (±2%) |
| OCL (Inductancia de circuito abierto) | @100 KHz, 0,1 V, polarización de CC de 8 mA | 350 µH mín. |
| Voltaje de aislamiento Hipot | - | 1500 Vrms mínimo |
| Pérdida de inserción | 1 ~ 65MHz | -0,5 dB máx. |
| Pérdida de inserción | 65 ~ 100MHz | -0,8 dB máx. |
| Pérdida de inserción | 100 ~ 125MHz | -1,2 dB máx. |
| Pérdida de retorno (carga de 100 Ω) | 1 ~ 30MHz | -16 dB mín. |
| Pérdida de retorno (carga de 100 Ω) | 30 ~ 40MHz | -13,5 dB mín. |
| Pérdida de retorno (carga de 100 Ω) | 40 ~ 50MHz | -11,5 dB mín. |
| Pérdida de retorno (carga de 100 Ω) | 60 ~ 80MHz | -10 dB mín. |
| conversación cruzada | 1 ~ 100MHz | -30 dB mín. |
| Rechazo de modo común | 1 ~ 100MHz | -30 dB mín. |
| Parámetro LED | Condición | Especificación |
|---|---|---|
| Color del LED izquierdo | - | Verde |
| Longitud de onda del LED izquierdo | - | 565 nm |
| Color del LED derecho | - | Amarillo |
| Longitud de onda del LED derecho | - | 585 nm |
| Voltaje directo (VF) | @ 20mA | 1,8 V ~ 2,6 V |
| Corriente de fuga inversa (IR) | @ 5V | 10 µA máx. |
El conector LPJG0843GENL Gigabit RJ45 está fabricado con materiales de calidad industrial para garantizar durabilidad mecánica y rendimiento eléctrico estable.
| Componente material | Especificación |
|---|---|
| Material de la carcasa | PBT termoplástico + 30% fibra de vidrio |
| Clasificación de inflamabilidad | UL94V-0 |
| Material de contacto | Bronce fosforado (C5210R-EH), 0,35 mm |
| Revestimiento de contacto | Oro sobre níquel, oro mínimo de 6 µ" |
| Material del pasador | Latón (C2680R-H), 0,35 mm |
| Material de blindaje | Acero inoxidable (SUS 201-1/2H), 0,2 mm |
| Temperatura de soldadura por ola | 265°C máx. durante 5 segundos |
El uso de un conector RJ45 con magnético integrado ofrece varias ventajas en comparación con las soluciones de transformadores discretos:
Para aplicaciones Gigabit Ethernet, los conectores RJ45 magnéticos integrados como el LPJG0843GENL proporcionan una solución de interfaz de red eficiente y rentable.
El LPJG0843GENL es un conector RJ45 de un solo puerto con magnético 1000 Base-T integrado diseñado para aplicaciones de redes Gigabit Ethernet.
Sí. Admite transmisión Ethernet 10/100/1000 Base-T.
No. Este modelo está diseñado para aplicaciones LAN Ethernet no PoE.
Utiliza una configuración de montaje de PCB de entrada lateral con orificio pasante con una orientación de ángulo recto de 90°.
Sí. Incluye pestañas EMI y un escudo de acero inoxidable para una mejor protección EMI.
El conector incluye indicadores LED verdes y amarillos.
