HR911105A HanRun RJ45 Conector 8P8C 10/100BT Mujer Jack Puerto Microduino

Especificaciones mecánicas y eléctricas de HANRUN​ HR911105A

HANRUN HR911105A Hoja de datos

Instalación y mantenimiento para HR911105A Conectores magnéticos RJ45

1. Montaje:Inserte el conector en las almohadillas de los orificios pasantes de la PCB y suelde todos los pines para garantizar una conexión sólida.
2. Toma de tierra:Asegure una conexión a tierra adecuada a través de las pestañas protectoras metálicas para minimizar la EMI y mantener la calidad de la señal.
3. Limpieza:Evite la exposición a residuos de fundente o humedad; Utilice alcohol isopropílico para limpiar después de soldar.
4. Inspección:Verifique las uniones de soldadura y la funcionalidad del LED antes de integrarlo al sistema.

Preguntas frecuentes sobre HR911105A RJ45

1. ¿Para qué se utiliza el conector HANRUN HR911105A?

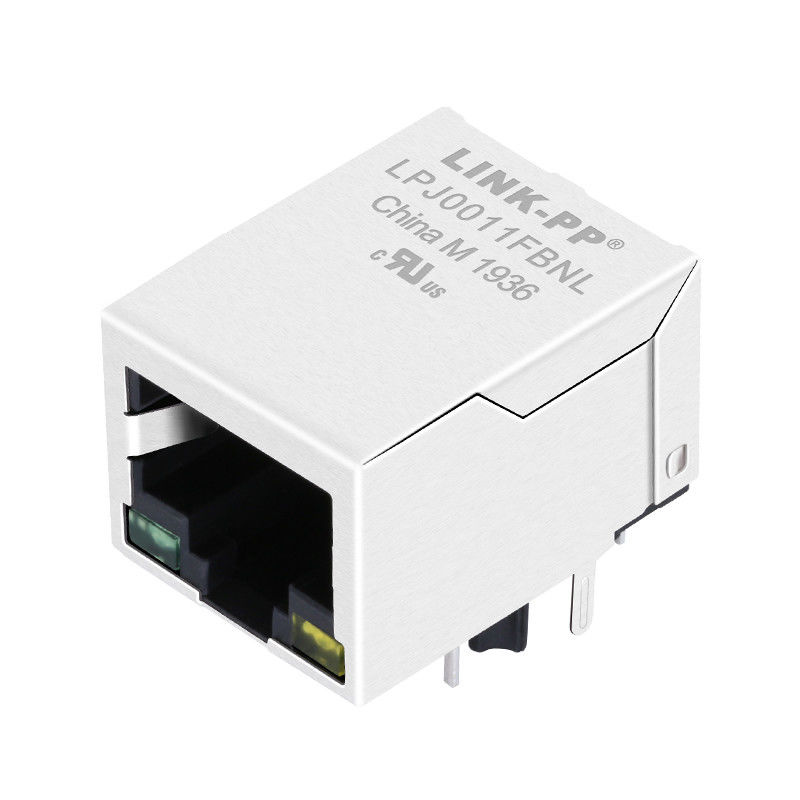

El HR911105A es unconector RJ45 de un solo puertoconmagnético integrado, diseñado paraAplicaciones Ethernet 10/100Base-T. Se utiliza ampliamente en sistemas integrados, tarjetas de interfaz de red (NIC), enrutadores, conmutadores y controladores industriales para proporcionar conectividad Ethernet confiable y aislamiento eléctrico.

2. ¿Cuáles son las características principales del HR911105A en comparación con los conectores RJ45 estándar?

A diferencia de los conectores RJ45 estándar, el HR911105A incluye:

• Magnético incorporadopara acoplamiento de señales y supresión de EMI
• Tensión de aislamiento de 1500 Vrmsentre PHY y el lado del cable
• Indicadores LED duales(Enlace/Actividad)
• Blindaje integradopara la integración de reducción de ruido reduce el número de componentes y simplifica el diseño de PCB, lo que lo hace ideal para módulos Ethernet compactos.

3. ¿Cuál es la clasificación de aislamiento eléctrico del HR911105A?

El conector proporcionaTensión de aislamiento mínima de 1500 Vrms.entre el lado del cable y el circuito interno del transformador, cumpliendoEstándares EMC y seguridad Ethernet IEEE 802.3.

4. ¿Cuáles son las dimensiones mecánicas del HR911105A?

Dimensiones aproximadas:

• Longitud:21,30 milímetros
• Ancho:16,04 milímetros
• Altura:13,50 milímetros
• Tipo de montaje:Orificio pasante (entrada lateral)

5. ¿Cómo puedo garantizar una correcta conexión a tierra y supresión de EMI cuando uso HR911105A?

Para lograr un rendimiento EMI óptimo:

• Conecte elpestañas protectoras de metala tierra del chasis.
• Asegurar unplano de tierra solidadebajo del área del conector.
• Mantenga las trazas de señal de alta velocidad cortas y controladas por impedancia.
• Utilice el adecuadoCondensadores de puesta a tierra del chasis (p. ej., 1000 pF)si es necesario.

6. ¿Cumple HR911105A RoHS?

Sí, el HR911105A esCumple con RoHSy fabricado conmateriales sin plomo, apto para procesos productivos respetuosos con el medio ambiente.
