Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: 47F-1205GYD2
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: Supportive & Competitive
Detalles de empaquetado: 50 PC en 1 bandeja, 24tray en 1 cartón, que es 32*30*31, 9 KILOGRAMOS (1200pcs) de cada cartón
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/mes
número de pieza: |
47F-1205GYD2 |
producción en masa: |
47F-1205GYD2 |
Munafactuer original: |
LINK-PP |
Aplicación: |
10/100Base-T |
Familia: |
Enchufes con Magnetics |
Mouting: |
INMERSIÓN/entrada del top |
número de pieza: |
47F-1205GYD2 |
producción en masa: |
47F-1205GYD2 |
Munafactuer original: |
LINK-PP |
Aplicación: |
10/100Base-T |
Familia: |
Enchufes con Magnetics |
Mouting: |
INMERSIÓN/entrada del top |
| 47F-1205GYD2 | Magjack 47F-1205GYD2 | 10/100Mbps | RJ45 con magnetics interno |
47F-1205GYD2 YDS Cross/PDF/datasheet/Price/3D/Cross

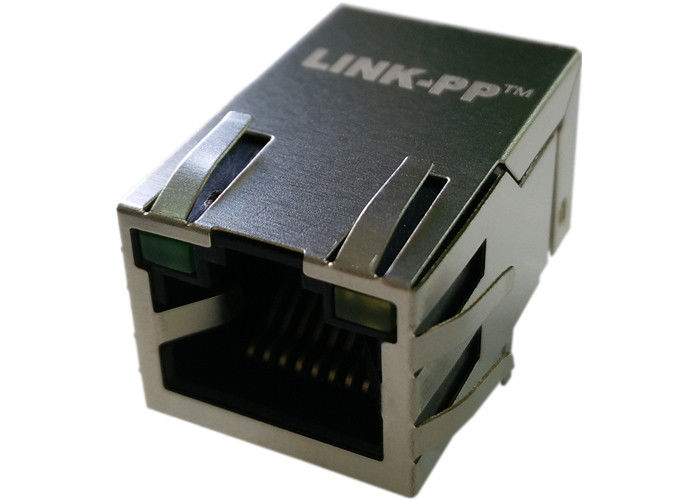

MÓDULO MAGNÉTICO DEL RJ45 10/100 BASE-T JACK W ITH
CARACTERÍSTICAS
etiqueta-PARA ARRIBa del ● 1X1, 1" de largo RJ45 con magnetics interno
versiones del perno de señal del perno del ● 8 o 6 disponibles
● disponible con y sin el LED
● conveniente para CAT 5 y cable de Ethernet rápido 6 o mejor UTP
El magnetics interno del ● es 100% probado eléctricamente para HI-POT y función
mínimo OCL del µH del ● 350 con la corriente diagonal de 8 mA
● reconocido por UL 60950-1
Material de la vivienda:
MATERIAL: COLOR ESTÁNDAR UL94V-0 del NILÓN GF (Fr50): NEGRO
Material del parte movible:
MATERIAL: Phos-bronce C5210 EH---grueso de 0.35m m
Parte movible – PBT GF UL94V-0
1.PLATING (1) NÍQUEL
2.PLATING (2) 100%Sn
3.PLATING (3) ORO (3u " ~50u”)
Material de placa: UL 94V-0 de PBT GF
Material del perno del contacto:
MATERIAL: Phos-bronce C5191---grueso de 0.35m m
1.PLATING (1) NÍQUEL
2.PLATING (2) 100%Sn
Proteger el material: NÍQUEL DE COBRE AMARILLO DE LA GALJANOPLASTIA C2680
Vida útil: 750 ciclos de MÍNIMO.
Ambiental
Temporeros del almacenamiento: - 40℃TO +85℃
Temporeros de funcionamiento: 0℃TO +70℃
COMPAÑEROS CON EL ENCHUFE MODULAR CONFORME A LA PARTE 68, SUBPARTF DE LA FCC
| 47F-1205GYD2 RJ45 10/100 BASE-T Jack con el módulo magnético 1CT: 1CT da vuelta al ratio | ||
|---|---|---|
| 47F-1205GYD2 | Conector de Stewart | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- A-B-xMU2 |
| ARJC07-111071A | 47F-1205GYD2 | ARJ11C-MASAA- B-A-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- B-A-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- A-A-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| 47F-1205GYD2 | ARJC01-111002AR | ARJ11D-MASB-B-A-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| 47F-1205GYD2 | ARJC02-111006K | ARJ11D-MDSD-A-B-XLT2 |
| ARJ11B-MASAN-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-A-B-XMU2 |
| 47F-1205GYD2 | 13F-60NDK2NL | ARJ11D-MASE-A-B-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-B-A-EMU2 | ARJ11D-MDSG-B-A-XMU2 |
| ARJ11B-MBSCB-A-B-ELT2 | SI-60136-F | ARJ11D-MASG-B-A-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-A-B-EMU2 | ARJ11D-MASG-A-A-XMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-B-A-EMU2 | ARJ11D-MDSH-A-B-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-A-B-EMU2 | ARJ11D-MASH-B-A-XLU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| 47F-1205GYD2 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-A-DA-HLU2 |
PRUEBE LAS NOTAS (25±5℃)
1.TR: (100KHZ, 0.1V);
TX=1CT: 1CT el ±3% RX=1CT: 1CT ±3%P2.LX: (100KHz, 100mV, 8mA, prejuicio de DC)
PERNOS: (P1, P2), (P7, P8) MINUTO DE =350UH
3.HIPOT:
PERNOS (P1, P3, P2) (J1, J2) A =1500VAC POR 60 SEGUNDOS
PERNOS (P7, P6, P8) (J3, J6) A =1500VAC POR 60 SEGUNDOS
PÉRDIDA 4.INSERTION:
-1.0dB MAX @ 1.0MHz A 65MHz
PÉRDIDA 5.RETURN:
MINUTO @ 1MHz de -20dB A 10MHz
MINUTO @ 10MHz de -16dB A 30MHz
MINUTO @ 30MHz de -12dB A 60MHz
MINUTO @ 60MHz de -10dB A 100MHz
CHARLA 6.CROSS:
MINUTO @1MHz de -40dB A 30MHz
MINUTO @30MHz de -35dB A 60MHz
MINUTO @60MHz de -30dB A 100MHz
7.COMMON Al RECHAZO de MODO COMÚN:
MINUTO @1MHz de -30dB A 50MHz
MINUTO @50MHz de -20dB A 150MHz
TEMPERATURA 8.OPERATING: 0℃~70℃.
47F-1205GYD2
