Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO

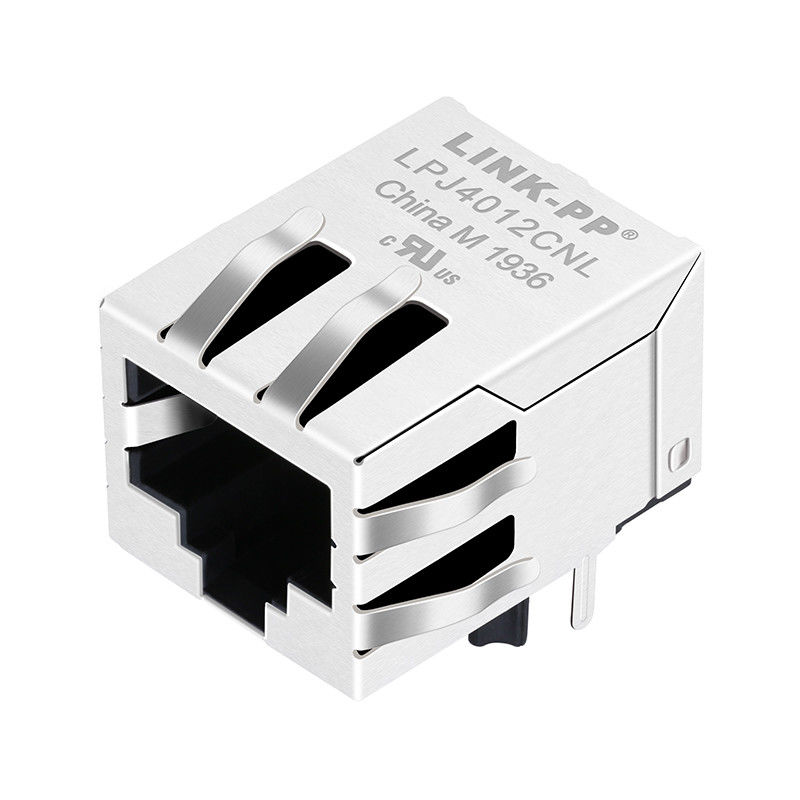

Número de modelo: LPJ4012CNL
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: Supportive
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4600K.PCS/Month
Número de parte: |
SI-60136-F |
Producción en masa: |
SI-60136-F |
Munafactuer original: |
LINK-PP |
uso: |
10/100Base-T |
Familia: |
Enchufes con Magnetics |
Mouting: |
INMERSIÓN/entrada superior |
Número de parte: |
SI-60136-F |
Producción en masa: |
SI-60136-F |
Munafactuer original: |
LINK-PP |
uso: |
10/100Base-T |
Familia: |
Enchufes con Magnetics |
Mouting: |
INMERSIÓN/entrada superior |
| Belfuse SI-60136-F | Conector de Stewart | Gigabit superior de la entrada Rj45 | Entrada vertical Rj45 |
SI-60136-F Belfuse Cross/PDF/datasheet/Price/3D/Cross
MagJack® integró los enchufes modulares del Magnetics
Conectores modulares - enchufes con Magnetics
10/100 base-T, AutoMDIX
A través del agujero
Ángulo del 90° (correcto)
No contiene el LED
Protegido, finger de la EMI
SPECFICATIONS ELÉCTRICO @25℃
ratio 1.Turn (el %%P2%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL: MINUTO 350uH
prejuicio de @100KHz/0.1V 8mA DC
pérdida 3.Insertion:
-1.0dB MAX @ 1.0-100MHz
pérdida 4.Return:
MINUTO @ 1-30MHz de -18dB
MINUTO @ 30-60MHz de -15dB
MINUTO @ 60-80MHz de -12dB
MINUTO @ 80-100MHz de -10dB
charla 5.Cross:
MINUTO @ 30MHz de -40dB
MINUTO @ 60MHz de -35dB
MINUTO @ 100MHz de -30dB
rechazo del modo 6.Common:
MINUTO @ 30MHz de -40dB
MINUTO @ 60MHz de -35dB
MINUTO @ 100MHz de -30dB
prueba 7.Hipot: 1500Vrms
gama de temperaturas 8.Operating: -40℃ A +85℃
| Todos los precios están en dólares americanos. | ||||||||||||||||||||||||||||||||
| Número de parte de LINK-PP | LPJ4012CNL |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cantidad disponible | Acción de LINK-PP: 1200 | |||||||||||||||||||||||||||||||
| Fabricante |
Conector de LINK-PP |
|||||||||||||||||||||||||||||||
| Número de pieza de fabricante |
=> SI-60136-F DE LPJ4012CNL |
|||||||||||||||||||||||||||||||
| Descripción | Conec MAGJACK 1PORT 100 BASE-T | |||||||||||||||||||||||||||||||
| Situación sin plomo/situación de RoHS | Sin plomo/RoHS obediente | |||||||||||||||||||||||||||||||
| Nivel (MSL) de la sensibilidad de humedad | 1 (ilimitado) | |||||||||||||||||||||||||||||||
| Belio magnético RJ45 - módulos del ángulo de SI-60136-F el 90° de conector integrados de MagJack | ||
|---|---|---|
| SI-60136-F | Conector de Stewart | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- A-B-xMU2 |
| ARJC07-111071A | ARV11-3868I | ARJ11C-MASAA- B-A-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- B-A-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- A-A-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| ARJ11B-MASAI-MU2 | ARJC01-111002AR | ARJ11D-MASB-B-A-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | ARJC02-111006K | ARJ11D-MDSD-A-B-XLT2 |
| ARJ11B-MASAN-LU2 | SI-60136-F | SI-60136-F |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-A-B-XMU2 |
| SI-60136-F | ARV11-3689 | ARJ11D-MASE-A-B-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-B-A-EMU2 | ARJ11D-MDSG-B-A-XMU2 |
| ARJ11B-MBSCB-A-B-ELT2 | SI-60136-F | ARJ11D-MASG-B-A-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-A-B-EMU2 | ARJ11D-MASG-A-A-XMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-B-A-EMU2 | ARJ11D-MDSH-A-B-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-A-B-EMU2 | ARJ11D-MASH-B-A-XLU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| SI-60136-F | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | ARV11-3824I | ARJ11D-MBSL-A-DA-HLU2 |
NOTAS:
1.Designed al uso de ayuda, tal como SOHO (módems de ADSL), LAN-en-placa madre (LOM), eje e interruptores.
especificación de 2.Meets IEEE 802,3
materiales 3.Connector:
Vivienda: UL94V-0 termoplástico
Contacto/escudo: Aleación de cobre
Galjanoplastia del escudo: Níquel
Recubrimiento de contacto: Oro 6 micropulgadas de mínimo. En área de contacto.
temperatura de extremidad de la soldadura 4.Wave: 265℃ máximo
Tiempo de la temperatura de extremidad de la soldadura de la onda: Máximo de 5 Sec.
