Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: S558-5999-AR-F
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN.1: |
S558-5999-AR-F |
Familia: |
Transformadores del pulso |
Da vuelta al ratio: |
1CT: 1CT transmisor, 1CT: Receptor 1CT |
Tamaño/dimensión: |
17.7m m L x 15.8m m W |
Hipot: |
1500V |
Producción en masa: |
LP5004NL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
S558-5999-AR-F |
Familia: |
Transformadores del pulso |
Da vuelta al ratio: |
1CT: 1CT transmisor, 1CT: Receptor 1CT |
Tamaño/dimensión: |
17.7m m L x 15.8m m W |
Hipot: |
1500V |
Producción en masa: |
LP5004NL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
Fusible del belio de S558-5999-AR-F |
Ficha técnica/precio Specification/3D |
Gigabit Transformador |

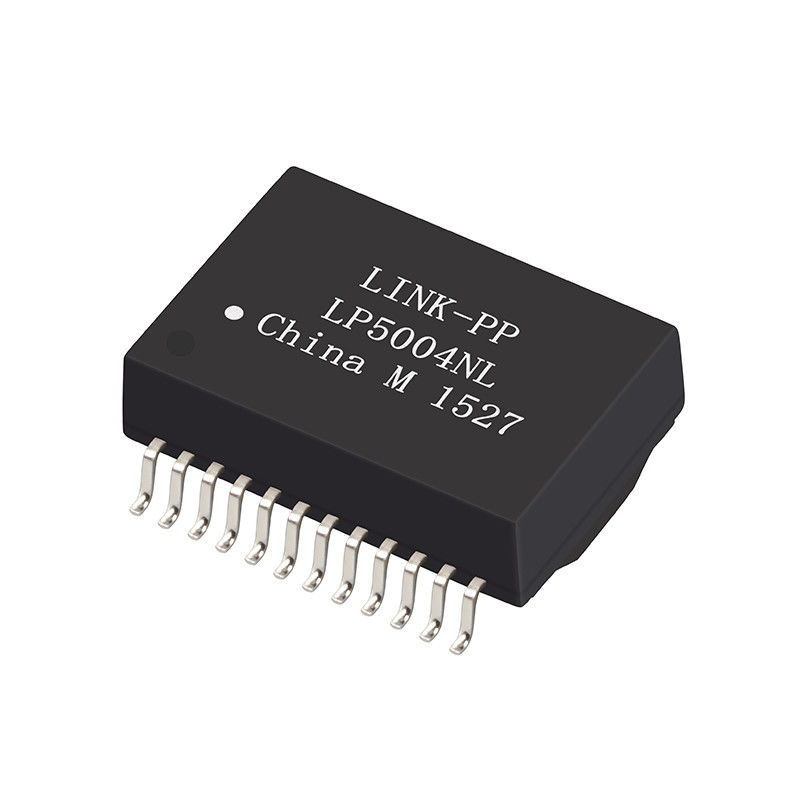

Cruz LP5004NL |
Especificaciones eléctricas @ 25°C
1CT: 1CT transmisor, 1CT: receptor 1CT
GIGABIT superficial EXTEMP 24P del LAN de la MOD del soporte XFRMR
Sin plomo/RoHS S558-5999-AR-F obediente 1000Base-T
Inductancia OCL: 350uH PREJUICIO del minuto @ 100KHz 0.2V 8mA DC,
capacidad de la corriente 350mA
Inductancia de la salida: 0.50uH @ 100KHz máximo 0.2V
Capacitancia de Interwinding: 25PF TIPO @ 100KHz 0.2V
Resistencia de DC: 0.9Ω máximo
Ratio de la vuelta: 1CT: EL 1CT±5%
Polaridad: 2-23,5-20, 8-17,11-14In-Phase
Pérdida de vuelta 0.5-30 megaciclos - minuto 18dB
40.0MHz - minuto 14,4 del DB
50.0MHz - minuto 13,1 del DB
60-80MHz - minuto 12,0 del DB
Charla cruzada: 0.50-60MHz - minuto 40dB
minuto de 60-100MHz -35dB
Rechazo de modo común: 0.5-100MHz - minuto 20dB
Aislamiento HI-POT: 1500VAC 1mA 1S
Tipo de producto: El producto y el halógeno verdes liberan productos
Temperatura de funcionamiento: -40℃ A +85℃
| Transformador del gigabit de S558-5999-AR-F, Lan 1000Base-T Xfrmr 24Pins SMT de LP5004NL | |||
|---|---|---|---|
| S558-5999-AR-F | HN2436G | 749020020A | S558-5999-AR-F |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | S558-5999-AR-F | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | S558-5999-AR-F | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
NOTAS:
1.Designed al uso de ayuda, tal como SOHO (ADSL
módems), LAN-en-placa madre (LOM), eje e interruptores.
diversos ratios de las vueltas 2.With.
3.350uH el minuto OCL con 8mA perjudica la corriente.
soldadura máxima de 4.RoHS " NL” que valora 255±5℃.
