Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: H1602PR
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN: |
H1602PR |
Tipo del transformador: |
Interfaz del aislamiento y de los datos |
Da vuelta al ratio: |
1CT: 1CT |
Tamaño/dimensión: |
14m m L x7.8mm W |
Hipot: |
1500V |
Producción en masa: |
LP41604ANL |
PN: |
H1602PR |
Tipo del transformador: |
Interfaz del aislamiento y de los datos |
Da vuelta al ratio: |
1CT: 1CT |
Tamaño/dimensión: |
14m m L x7.8mm W |
Hipot: |
1500V |
Producción en masa: |
LP41604ANL |
|
H1602PR |
Cruz LP41604ANL |
10/100B |
Ficha técnica/precio/Specification/3D |
Característica

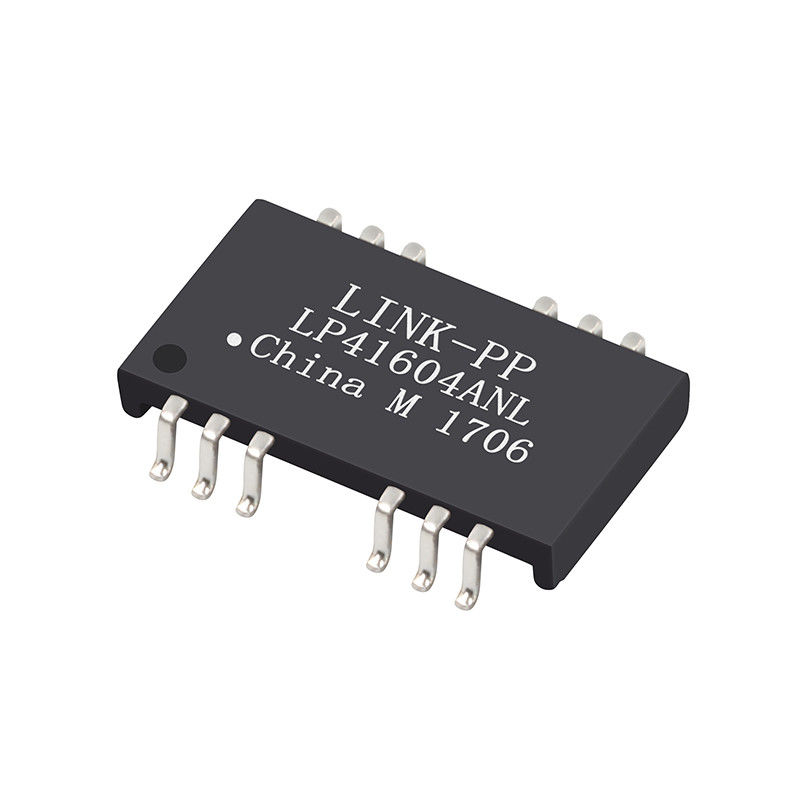

Diseños magnéticos de H1602PR para apoyar cada PHY. LP41604ANL
Cumplen con IEEE 802,3 estándares incluyendo 350 uH el minuto OCL con el prejuicio 8mA.
Cumpla con el Cd requisito-entero del número de parte de RoHS, ningún hectogramo,
Ningún Cr6+, ningún PBB y PBDE y ningún Pb en los pernos externos.
Especificaciones eléctricas @ 25°C
ratio 1.Turn (el %%P3%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL:
350uH MINUTO @ 100KHz 0.1V
pérdida 3.Insertion:
-1.1dB MAX @ 1-100MHz
pérdida 4.Return:
MINUTO @ 1-30MHz de -16dB
MINUTO @ 30-60MHz de -12dB
MINUTO @ 60-100MHz de -10dB
charla 5.Cross:
MINUTO @ 1-30MHz de -40dB
MINUTO @ 30-60MHz de -35dB
MINUTO @ 60-100MHz de -30dB
rechazo del modo 6.Common:
MINUTO @ 1-50MHz de -30dB
MINUTO @ 50-150MHz de -20dB
prueba 7.Hipot: 1500Vrms
gama de temperaturas 8.Operating: -40℃ a +85℃.
| Transformador LP41604ANL 10/100B PHY del pulso de Ethernet de H1602PR compatible | |||
|---|---|---|---|
| H4P041NX SI | C855-2B4R-54 | H4P041NX SI | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX SI | H4P041NX SI |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X SI | H4P041NX SI | 0895-2X6R-GK |
| H1602PR | H4P041NX SI | S560-6600-GG | 12PS6121C SI |
| 7490101120 | TGS110-MT1NCRL | H4P041NX SI | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX SI |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX SI | 12PS6121C SI | LP41604ANL |
NOTAS:
1.Designed al uso de ayuda, tal como SOHO (ADSLmodems), LAN-en-placa madre (LOM), eje y Interruptores.
especificación de 2.Meets IEEE 802,3.
la temperatura del flujo 3.Maximum es 260℃, 10s, 3 veces.
