Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: HX1225FNL/HX1225FNLT
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificación: |
HX1225FNL/HX1225FNLT |
Tipo del transformador: |
Interfaz del aislamiento y de los datos |
Ratio de las vueltas: |
1CT: 1CT |
Tamaño/dimensión: |
12.70m m x 9.30m m x 6.20m m |
HiPot: |
1500v |
LINK-PP P/N: |
LP41654ANL |
la temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificación: |
HX1225FNL/HX1225FNLT |
Tipo del transformador: |
Interfaz del aislamiento y de los datos |
Ratio de las vueltas: |
1CT: 1CT |
Tamaño/dimensión: |
12.70m m x 9.30m m x 6.20m m |
HiPot: |
1500v |
LINK-PP P/N: |
LP41654ANL |
la temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

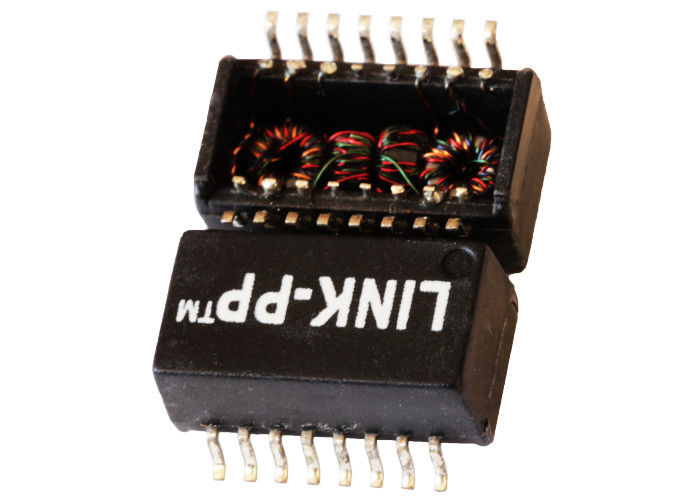

Transformador del aislamiento del TU del 1:1 del MDL de Ethernet de HX1225FNL/de HX1225FNLT 100Base-T
|
Pulso HX1225FNL/HX1225FNLT |
Ficha técnica/precio/Specification/3D |
10/100 Transformador |
Cruz LP41695ANL |
Especificaciones eléctricas @ 25°C
ratio 1.Turns:
(2-3): (15-14) =1CT: 1CT
%%P2%P (6-7): (11-10) =1.5CT: 1CT %%P2%P2.OCL:
200uH MINUTO @100KHz, 0.1Vrms, en +25℃;
100uH MINUTO @100KHz, 0.1Vrms, en -45℃;
100uH MINUTO @100KHz, 0.1Vrms, en +95℃;
3.Isolation (entrada-salida):
1650Vrms, 6 segundos max
pérdida 4.Insertion:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
pérdida 5.Return (@100Ω):
TX: 0.5-40MHz: MINUTO de -18dB
60MHz: MINUTO de -14.5dB
80MHz: MINUTO de -12dB
RX: 0.5MHz: MINUTO de -18dB
40MHz: MINUTO de -10dB
60MHz: MINUTO de -8dB
80MHz: MINUTO de -6dB
charla 6.Cross:
30MHz: MINUTO de -45dB
60MHz: MINUTO de -35dB
100MHz: MINUTO de -30dB
temperatura 7.Operating: 0℃~70℃/-40℃~+85℃
| Soporte HX2326FNL de la superficie de los transformadores del pulso del MÓDULO 10/100B-T POE (+) SMD de HX2326NL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTAS:
1.Designed al uso de ayuda, tal como SOHO (ADSL
módems), LAN-en-placa madre (LOM), eje e interruptores.
diversos ratios de las vueltas 2.With.
soldadura del pico de 3.RoHS " NL” que valora 260℃%%P5℃.
Transformador del aislamiento del TU del 1:1 del MDL de Ethernet de HX1225FNL/de HX1225FNLT 100Base-T
