Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: 7490101120
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
7490101120 |
Aplicación: |
Transformador del FE |
Dé vuelta al ratio: |
1:1 |
Pernos: |
16 |
HiPot: |
1500v |
Cruz PN: |
LP41606NL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
7490101120 |
Aplicación: |
Transformador del FE |
Dé vuelta al ratio: |
1:1 |
Pernos: |
16 |
HiPot: |
1500v |
Cruz PN: |
LP41606NL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

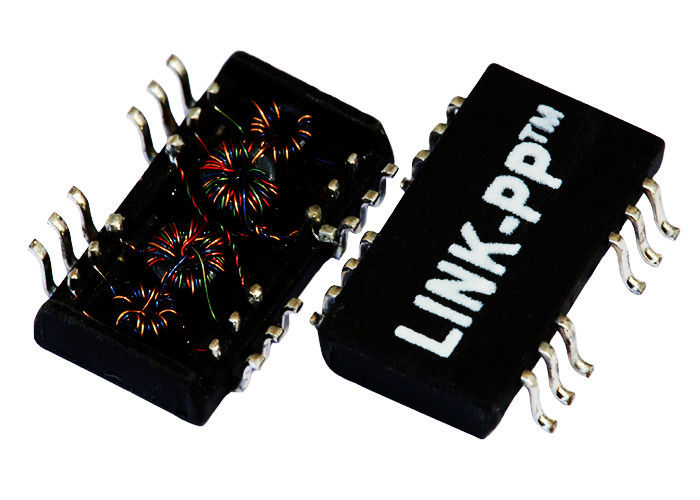

7490101120 / Módulo magnético bajo del perfil SMD del transformador de LP41606NL 10/100
| Cruz 7490101120 | Ficha técnica/precio/Specification/3D | 10/100 transformador | Ratio de la vuelta del 1:1 | Cruz LP41606NL |
Especificaciones eléctricas @ 25°C
ratio 1.Turns (el %%P5%):
TX=1CT∶1CT RX=1CT∶1CT
2.OCL: 350uH MINUTO @100KHz/0.1V
pérdida 3.Insertion:
0.3-100MHz: - 1.1dB MAX
pérdida 4.Return (TIPO del DB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO del DB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.CMR (TIPO del DB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: 1500Vrms/0.5mA/60Sec.
temperatura 8.Operating: 0℃~70℃/-40℃~+85℃
| Filtro del transformador 13F-2010CNL PHT 20pins del puerto dual de 20PT1024X LF 10/100Base | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTAS:
1.Designed al uso de ayuda, tal como SOHO (ADSL
módems), LAN-en-placa madre (LOM), eje e interruptores.
diversos ratios de las vueltas 2.With.
soldadura del pico de 3.RoHS “NL” que valora 260%%P5℃.
