Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: 20PT1024X LF/13F-2010CNL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN.1: |
20PT1024X LF/13F-2010CNL |
Aplicación: |
Transformador del FE |
Dé vuelta al ratio: |
1:1 |
Pernos: |
40 |
HiPot: |
1500v |
producción en masa: |

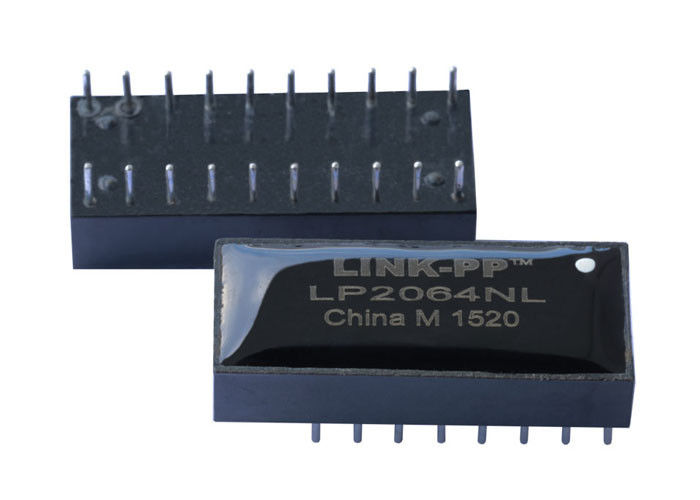

LP2064NL |
PN.1: |
20PT1024X LF/13F-2010CNL |
Aplicación: |
Transformador del FE |
Dé vuelta al ratio: |
1:1 |
Pernos: |
40 |
HiPot: |
1500v |
producción en masa: |
LP2064NL |
| 20PT1024X LF | 13F-2010CNL | 10/100 transformador | Ratio de la vuelta del 1:1 | Cruz LP2064NL |
Especificaciones eléctricas @ 25°C
ratio 1.Turns:
TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL: MINUTO 350uH
@100KHz, 0.1V, 8mADC en diagonal.
pérdida 3.Insertion:
1-100MHz: - 1.15dB MAX
pérdida 4.Return (MINUTO del DB):
1-30MHz: - 18 30-60MHz: - 14
60-80MHz: - 12
5.Crosstalk:
1-100MHz: - MINUTO 38dB
6.CMRR: 1-100MHz: - TIPO 40dB
7.Hi-Pot: 1500Vrms @0.5mA
temperatura 8.Operating: 0℃~70℃
| Filtro del transformador 13F-2010CNL PHT 20pins del puerto dual de 20PT1024X LF 10/100Base | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 0833-2X6R-55-F | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | L826-1X4T-43-F | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| S553-1006-AE | S553-6500-D9 | 20PT1024X LF | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 20PT1024X LF | 13F-2010CNL |
NOTAS:
tarjetas, maus, ejes, y motherboard.applications del adaptador 1.For
2.Designed para encontrar o para exceder IEEE802.3, especificaciones 10BaseT
3.Available con las obstrucciones comunes del modo para la supresión de la EMI
Paquete de 4.SMT, de THT, de la INMERSIÓN etc
soldadura del pico de 5.RoHS " NL” que valora 260℃.
6.OCL, Cww y LL se miden en 20 mVrms, 100KHz
Filtro del transformador 13F-2010CNL PHT 20pins del puerto dual de 20PT1024X LF 10/100Base
