Datos del producto:
Pago y Envío Términos:
|
Specification1: | E2023NL | Specification2: | H2023NL |
---|---|---|---|
Aplicación: | Transformador del FE | Dé vuelta al ratio: | 1:2.5 |
Pernos: | 16 | HiPot: | 1500v |
Montaje: | SMD | producción en masa: | LP2023NL |
la temperatura: | 0℃ a +70℃ | Archivi Disponibil: | PDF/3D/ISG/Stp/Step/Datasheet |
Punto culminante: | Magnetics 10/100Base-T,Transformador del Magnetics del gigabit |
Pulso E2023NL | Pulso H2023NL | 10/100 transformador | Ratio de la vuelta del 1:2.5 | Cruz LP2023NL |
Especificaciones eléctricas @ 25°C
ratio 1.Turns:
Transmit=1CT: 2.5CT ±5%P Receivce=1CT: inductancia OCL de la onda de 1CT ±5%P2.Sine:
minuto 20mVrms, 100KHz de @200uH
3.Leakage inductancia LL:
@0.5uH 20mVrms máximo, 100KHz
4.Interwinding capacitancia Cww:
@15pF 20mVrms máximo, 100KHz
5.D.C.R: @0.4Ω máximo
pernos 6.Primary: @6-8,1-3
7.Isolation Hipot: @2000Vrms
temperatura 8.Operating: 0℃~70℃.

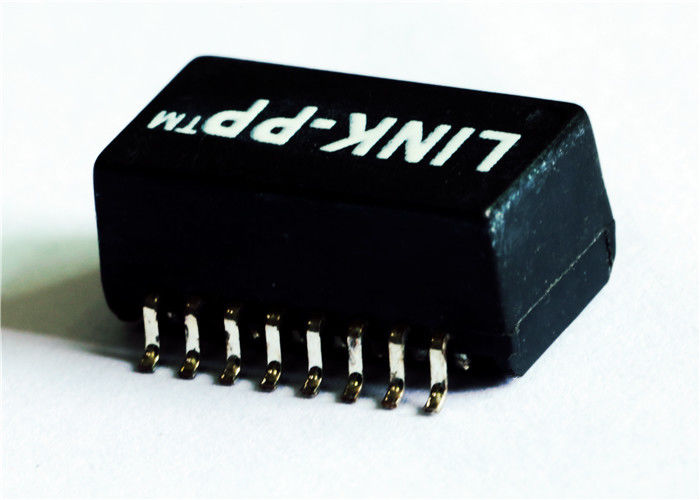

1:2.5 LP2023NL del imán del puerto de Ethernet del pulso E2023NL 10/100Base-T H2023NL solo | |||
---|---|---|---|
TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
NOTAS:
tarjetas, maus, ejes, y motherboard.applications del adaptador 1.For
2.Designed para encontrar o para exceder IEEE802.3, especificaciones 10BaseT
3.Available con las obstrucciones comunes del modo para la supresión de la EMI
Paquete de 4.SMT, de THT, de la INMERSIÓN etc
soldadura del pico de 5.RoHS " NL” que valora 260℃%%P5℃.
6.OCL, Cww y LL se miden en 20 mVrms, 100KHz
