Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: TG1G-S012NZRL/TG1G-S012NZRL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
No1 del artículo: |
TG1G-S012NZRL |
Categoría: |
Transformador del gigabit Rj45 |
Ratio de las vueltas: |
1CT: 1CT |
Montaje: |
Montaje en superficie |
Tamaño/dimensión: |
17.7m m L x 15.8m m W |
Altura - asentada (máximo): |
6.6m m |
PN2: |
TG1G-S012NZRL |
Nuevo PN: |
LPXXXXNL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
No1 del artículo: |
TG1G-S012NZRL |
Categoría: |
Transformador del gigabit Rj45 |
Ratio de las vueltas: |
1CT: 1CT |
Montaje: |
Montaje en superficie |
Tamaño/dimensión: |
17.7m m L x 15.8m m W |
Altura - asentada (máximo): |
6.6m m |
PN2: |
TG1G-S012NZRL |
Nuevo PN: |
LPXXXXNL |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

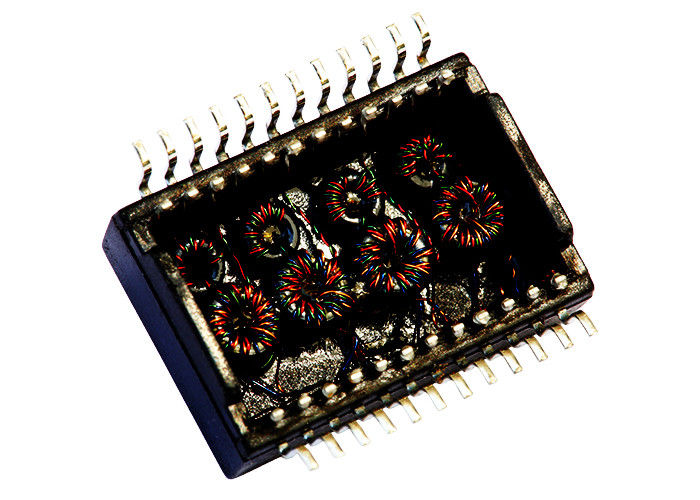

| TG1G-S012NZRL/TG1G-S012NZRL | Transformador del halo | LAN del gigabit | Transformador de SMD |
Transformador discreto de Gigabit Ethernet
Transformador del puerto dual 10/100BASE-TX POE/POE+
IEEE802.3ab obediente, Hola-pote 1500Vrms
Construcción patentada del marco abierto
Cruz del transformador del gigabit del halo TG1G-S012NZRL
Cruz del transformador del halo TG1G-S012NZRL
Ventaja competitiva
Diseñador/fabricante del ☛ durante 18 años.
trabajos del ☛ 2500, 4 plantas
Del ☛ analizador de red de la platija del paso definitivamente
Acción del ☛ o 4 semanas.
Diseño flexible del ☛ según las informaciones requeridas de los clientes sin cualquier tarifa exral.
| Número de puertos | Usos | Ratio de las vueltas | Poder sobre Ethernet |
| Las solas GE se doblan FE | Ethernet 1G | 1:1 | IEEE 802,3 |
| Empaquetado | Dirección de la etiqueta | Tipo del montaje | Final del contacto |
| Carrete, cartón | -- | SMT/SMD | -- |
| Número de pernos | El proteger | Voltaje del aislamiento | Color del LED |
| 24 pernos | -- | Vrms 1500 | --- |
Especificación eléctrica @25℃
pérdida 1.Insertion (DB máximo):
0.3-1MHz: -1,1 1-65MHz: -0,8
65-100MHz: -1,0 100-125MHz: -1,2
pérdida 2.Return (OHMIO mínimo @100 del DB):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (minuto del DB):
0.3-100MHz: -33-20LOG (f/100MHz)
los 4.CM A CM REJ:
0.3-100MHz: Minuto de -30dB
los 5.CM A DM REJ:
0.3-100MHz: Minuto de -35dB
ratio 6.Turns:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): minuto 350uH
línea corriente de 8.Balanced DC:
600mA @ 57VDC máximo continuo
9.Hipot: 1500Vrms/0.5mA
temperatura 10.Operating: -40℃~+85℃.
NOTAS:
módulos del transformador 1.Gigabit con poder sobre la opción de Ethernet
speciffcation de 2.Meets IEEE 802,3/af
la pieza de 3.For RoHS añade el sufijo NL
soldadura máxima de 4.RoHS " NL” que valora 260℃%%P5℃.
5,100% prueba eléctrica
| El gigabit discreto SMD del transformador TG1G-S012NZRL de TG1G-S012NZRL escoge el puerto | |||
|---|---|---|---|
| TG1G-S001NZRL | TG05-2004NARL | FD02-104G1RL | TD01-0756KRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S012NZRL | FD22-104G1RL | TG1G-S001NZRL |
| TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
| TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S010NZRL | LP6062ANL | TG1G-S012NZRL |
| TG1G-S010NZRL | TG1G-S012NZRL | TG110-S050P2RL | TG1G-S012NZRL |
| TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| LP6062ANL | LG01-0856N1LF | TG110-S055P2RL | TG1G-S012NZRL |
| TG1G-S012NZRL | LG01-1006N1LF | TG1G-S010NZRL | LG01-0346N1LF |
| TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | LD01-0166F4LF |
| TG1G-S012NZRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S010NZRL | TG1G-S012NZRL |
| TG1G-E001NZRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-E001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
El gigabit discreto SMD del transformador TG1G-S012NZRL de TG1G-S012NZRL escoge el puerto
