Artículo ningún: | TG1G-S012NZRL | Categoría: | Transformador del gigabit Rj45 |
---|---|---|---|
Ratio de las vueltas: | 1CT: 1CT | Montaje: | Montaje en superficie |
Tamaño/dimensión: | 17.7m m L x 15.8m m W | Altura - asentada (máximo): | 6.6m m |
PN viejo: | TG1G-S012NZRL | Masa PN: | LP6062ANL |
Disponibili de Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
Punto culminante: | Magnetics 10/100Base-T,Transformador de Ethernet |
=> LP6062ANL DE TG1G-S012NZRL | Vuelta 1CT: 1CT | Transformador discreto del gigabit | Base-T 1000 SMT |
Transformador discreto de Gigabit Ethernet
IEEE802.3ab/af obediente
UL/EN60950 reconocido
Prueba eléctrica del 100%
Hola-pote 1500Vrms
Construcción patentada del marco abierto
Transformador del halo TG1G-S012NZRL
Cruz de LINK-PP LP6062ANL
Diseñador y fabricante del ☛ durante 18 años.
trabajos del ☛ 2500, 4 plantas
Del ☛ analizador de red de la platija del paso definitivamente
Acción del ☛ o 4 semanas.
Diseño flexible del ☛ según las informaciones requeridas de los clientes sin cualquier tarifa exral.
Número de puertos | Usos | Ratio de las vueltas | Poder sobre Ethernet |
Solo GE | Ethernet 1G | 1:1 | IEEE 802.3/IEEE 802.3af |
Empaquetado | Dirección de la etiqueta | Tipo del montaje | Final del contacto |
Carrete, cartón | -- | SMT/SMD | -- |
Número de pernos | El proteger | Voltaje del aislamiento | Color del LED |
24 pernos | -- | Vrms 1500 | --- |
Especificación eléctrica @25℃
pérdida 1.Insertion (DB máximo):
0.3-1MHz: -1,1 1-65MHz: -0,8
65-100MHz: -1,0 100-125MHz: -1,2
pérdida 2.Return (OHMIO mínimo @100 del DB):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (minuto del DB):
0.3-100MHz: -33-20LOG (f/100MHz)
los 4.CM A CM REJ:
0.3-100MHz: Minuto de -30dB
los 5.CM A DM REJ:
0.3-100MHz: Minuto de -35dB
ratio 6.Turns:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): minuto 350uH
línea corriente de 8.Balanced DC:
350mA @ 57VDC máximo continuo
9.Hipot: 1500Vrms/0.5mA
temperatura 10.Operating: -40℃~+85℃.
NOTAS:
módulos del transformador 1.Gigabit con poder sobre la opción de Ethernet
speciffcation de 2.Meets IEEE 802.3af
la pieza de 3.For RoHS añade el sufijo NL
soldadura máxima de 4.RoHS " NL” que valora 260℃%%P5℃.

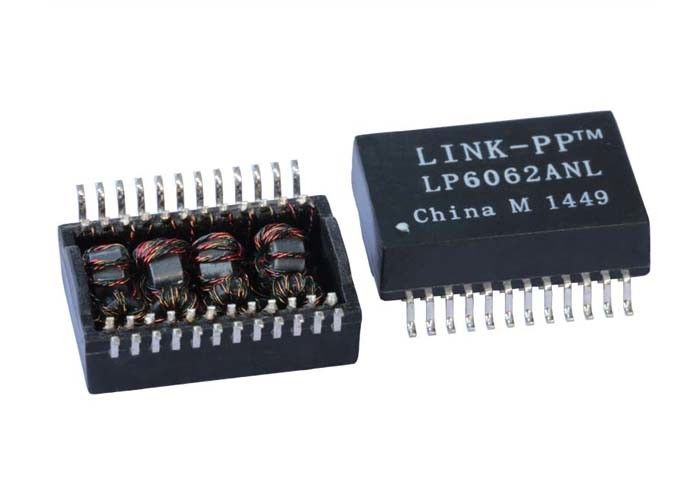

El transformador LP6062ANL de TG1G-S012NZRL SMD escoge el puerto 24Pins Gigabit Ethernet | |||
---|---|---|---|
