Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: 11FB-05ANL/11FB-05NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN: |
HX1260FNL/HX1260NL |
Radio de la vuelta: |
1:1 |
Tipo: |
SMD |
Familia: |
transformador 10/100Mbps |
Puerto: |
Solo puerto |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
HX1260FNL/HX1260NL |
Radio de la vuelta: |
1:1 |
Tipo: |
SMD |
Familia: |
transformador 10/100Mbps |
Puerto: |
Solo puerto |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

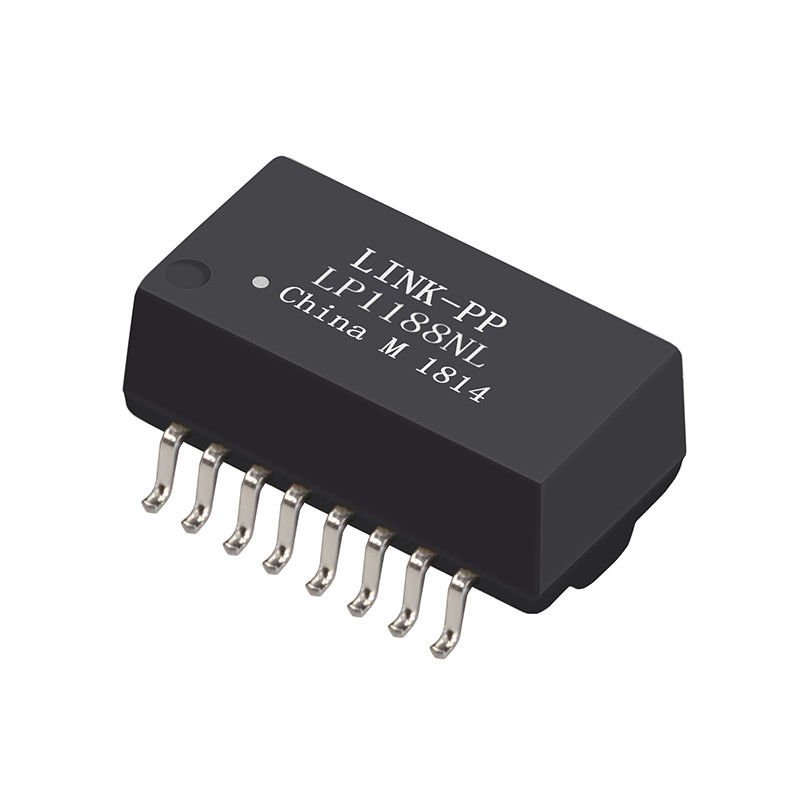

Módulos del transformador 10/100BASE-T con la opción de PoE* y los ratios de las vueltas del 1:1
1:1 10/100 del MÓDULO 1PORT de XFRMR
• Cumpla los estándares de IEEE 802,3 y del ANSI X3.263 incluyendo 350 uH OCL con 8mA en diagonal
• Desingned para soportar temperaturas del flujo del IR hasta 235℃
• El uso compacto de la huella en la mayoría espacia usos restrictivos
• Solo transformador del Lan del puerto
• ColiStructure: Toroidal
• transformador 10/100base-t
• SMT, 16 pernos
℃ ELÉCTRICO DE HX1260FNL/DE HX1260NL SPECFICATIONS@25:
1. Ratio de la vuelta (el ±2%): 1CT: 1CT
2. OCL (100KHz/100mV@8mA): MINUTO 350uH
3. pérdida de inserción (DB max): -1.1dB (0.3-100MHz)
4. pérdida de vuelta (TIPO del DB): -20dB (30MHz), - 14dB (60MHz), - 11.5dB (80MHz)
5. interferencia (TIPO del DB): -45dB (30MHz), - 40dB (60MHz), - 35dB (100MHz)
6. DCMR (TIPO del DB): -42dB (30MHz), - 37dB (50MHz), - 33dB (100MHz)
7. HI-POT: 1500Vrms/0.5mA/60Sec o 1650Vrms/0.5mA/2Sec
8. temperatura de funcionamiento: -40℃TO+85℃
9. conformidad de RoHS: SÍ
Usos de HX1260FNL/de HX1260NL
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Ventaja competitiva de HX1260FNL/de HX1260NL
16 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
