Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: LP6096ANL
Documento: LP6096ANL.pdf
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$0.8
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificación: |
LP6096ANL |
Tipo de transformador: |
Poe+ Gigabit Ethernet |
Dimensión: |
17,53 mm de largo x 16,10 mm de ancho x 5,840 mm de alto |
archivos: |
PDF/3D/ISG/Stp/Paso/Hoja de datos |
Velocidad de datos: |
1000BASE-T |
Número de canales/puertos: |
soltero |
PoE: |
PoE+ |
Tipo de montaje: |
smt |
Relación de giros: |
1:1 |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |
Especificación: |
LP6096ANL |
Tipo de transformador: |
Poe+ Gigabit Ethernet |
Dimensión: |
17,53 mm de largo x 16,10 mm de ancho x 5,840 mm de alto |
archivos: |
PDF/3D/ISG/Stp/Paso/Hoja de datos |
Velocidad de datos: |
1000BASE-T |
Número de canales/puertos: |
soltero |
PoE: |
PoE+ |
Tipo de montaje: |
smt |
Relación de giros: |
1:1 |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |
| Cruzado | LP6096ANL | No incluye: | H6098FNL | Las demás partidas | H6096NL | H6098NL |

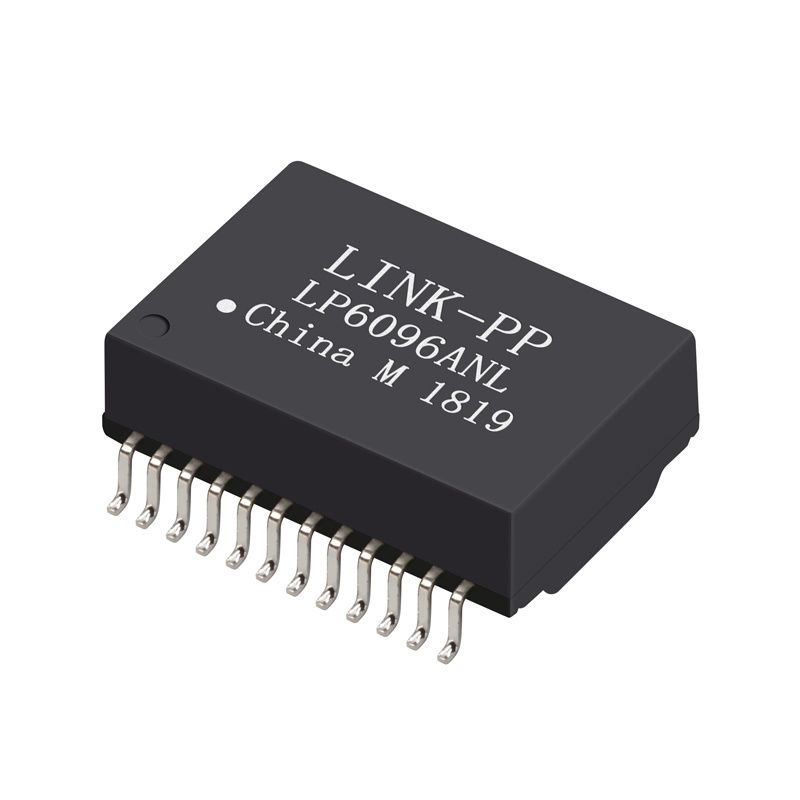

LP6096ANLes un sistema de alta fiabilidadTransformador de red LAN Ethernet de Gigabitdiseñado para10/100/1000Aplicaciones Ethernet Base-T.
Este transformador de un solo puerto tiene1Relación de giros:1 tanto para el transmisor como para el receptor, unaConstrucción de marco abierto, y soportesEntornos de red PoE+.
Con elEnvases de montaje en la superficie, el funcionamiento a temperatura prolongada desde-40 °C a +85 °C, y compatibilidad automática MDI/MDI-X, LP6096ANL es ideal para redes empresariales, Ethernet industrial y equipos de comunicación de alto rendimiento.
| Parámetro | Especificación |
|---|---|
| Número de la parte LINK-PP | LP6096ANL |
| Tipo de transformador | Transformador LAN |
| Estado de las partes | Actividad |
| Aplicación | Ethernet (PoE+) |
| Número de puertos | Puerto único |
| Velocidad | 10/100/1000Base-T |
| Construcción | Cuadro abierto |
| Tipo de montaje | Montura de la superficie |
| Paquete | Cintas y bobinas |
| Número de pines | 24 pines |
| Núcleos por puerto | 8 |
| MDI automático/MDI-X | - ¿ Qué? |
| Temperatura de funcionamiento | -40 °C a +85 °C |
| Punto de trabajo | Especificación |
|---|---|
| Las proporciones de giro | Pre: Sec = 1CT: 1CT |
| OCL | Se aplicarán las siguientes medidas: |
| Pérdida de inserción (dB máximo) | 0.1MHz: -1.21 125MHz: -2.0 |
| Pérdida de retorno (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Transcurso de la señal (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30 MHz: -30200 MHz: -15 |
| Saldo de las DCR | 1Ω ± 0,05Ω |
| Corriente de línea de equilibrio de corriente continua | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo de las emisiones de gases de efecto invernadero. |
| Hipotálamo | El valor de las emisiones de CO2 es el siguiente: |
| Temperatura de funcionamiento | -40 °C ~ +85 °C |
Esta configuración simplifica la producción de PCB de gran volumen y garantiza una fiabilidad de soldadura constante.
Soporta 10 Mbps, 100 Mbps y 1000 Mbps (Ethernet Gigabit).
Sí, el transformador está diseñado para interfaces Ethernet que admiten entornos PoE+.
Sí, su rango de funcionamiento de -40°C a +85°C lo hace adecuado para aplicaciones industriales.
