Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: LP6096ANL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificación: |
LP6096ANL |
Tipo de transformador: |
Poe+ Gigabit Ethernet |
Relación de giros: |
1 transmisor y 1 receptor. |
Tipo de montaje: |
Montaje en superficie |
Tamaño / dimensión: |
17.53 mm L x 16.10 mm W |
Alturas - asiento (máximo): |
5.840 mm |
Archivos: |
PDF/3D/ISG/STP/STEP/DATAY -Hoja de datos |
Temperatura: |
-40°C a +85°C |
Especificación: |
LP6096ANL |
Tipo de transformador: |
Poe+ Gigabit Ethernet |
Relación de giros: |
1 transmisor y 1 receptor. |
Tipo de montaje: |
Montaje en superficie |
Tamaño / dimensión: |
17.53 mm L x 16.10 mm W |
Alturas - asiento (máximo): |
5.840 mm |
Archivos: |
PDF/3D/ISG/STP/STEP/DATAY -Hoja de datos |
Temperatura: |
-40°C a +85°C |
| Cruz | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

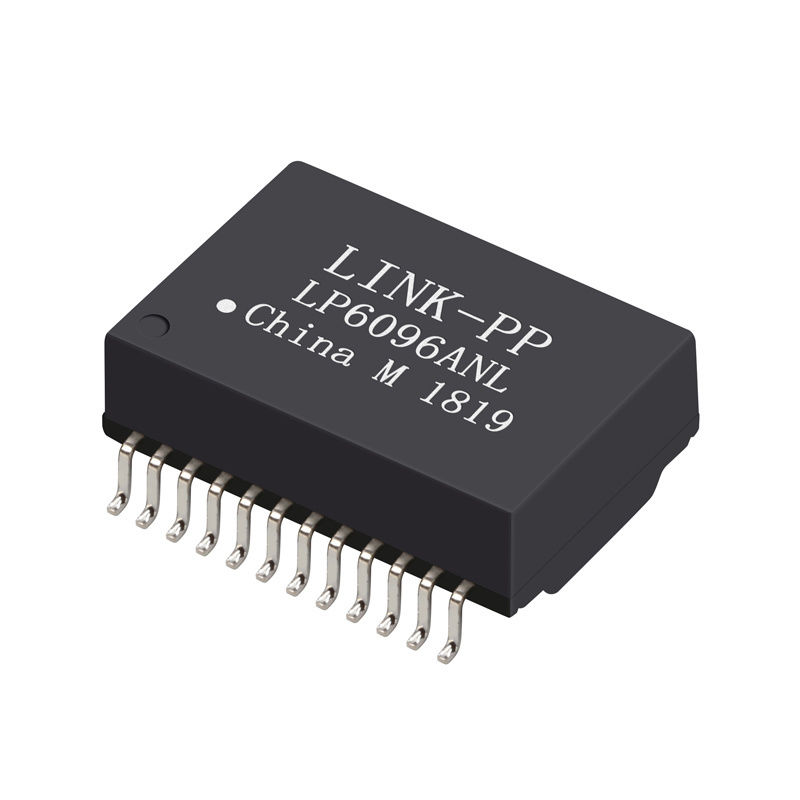

El LP6096ANL es un transformador magnético Gigabit Ethernet de un solo puerto y alto rendimiento, diseñado para aplicaciones 1000BASE-T PoE+. Diseñado para ofrecer un rendimiento de datos fiable, compatibilidad con alimentación a través de Ethernet y un factor de forma compacto de montaje en superficie, es ideal para productos de red modernos como conmutadores PoE, enrutadores, dispositivos IoT integrados y sistemas Ethernet industriales.
| Elemento | Especificación |
|---|---|
| Relaciones de vueltas | Pri:Sec = 1CT:1CT |
| OCL | 350µH Mín. @ 8mA Polarización CC220µH Máx. @ 18mA Polarización CC |
| Pérdida de inserción (dB Máx.) | 0.1MHz: -1.21–125MHz: -2.0 |
| Pérdida de retorno (dB Mín.) | 1–40MHz: -1640–100MHz: -10 |
| Diafonía (dB Mín.) | 30MHz: -4360MHz: -37100MHz: -33 |
| CMRR (dB Mín.) | 30MHz: -30200MHz: -15 |
| Balance DCR | 1Ω ± 0.05Ω |
| Corriente de línea CC balanceada | 720mA Máx. @ 57VCC Continuo |
| Hipot | 1500Vrms |
| Temperatura de funcionamiento | -40℃ ~ +85℃ |
Esquema
