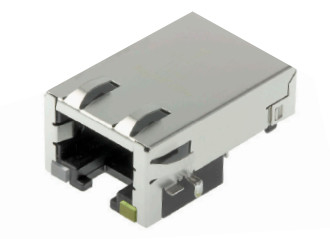

1840437-1 Conector Gigabit RJ45 de plano medio blindado con LED

1840437-1 MagJacks (ICM) es un conector magnético RJ45 de 1x1 Gigabit 1000BASE-T con diseño de desplazamiento de perfil bajo, configuración de puerto de pestañas, indicador LED, pestañas EMI y cumplimiento de RoHS.

Características del RJ45 con magnetismo 1840437-1

ElLas máquinas de la categoría M2es un1x1 Gigabit MagJack (ICM)diseñado para una fiabilidad1000BASE-T EthernetEn la actualidad, la tecnología de la información y la comunicación se ha convertido en una herramienta de conectividad en equipos de redes y comunicaciones compactos.estructura de perfil bajo y desplazada,Configuración de puerto de pestaña abajo, yIndicadores LED incorporados, este MagJack es ideal para aplicaciones que requieren un rendimiento de señal estable, un diseño de PCB que ahorra espacio y una visibilidad clara del estado de enlace / actividad.

Diseñado para diseños de tableros modernos, elLas demás:Combina las funciones de conector magnético y RJ45 en una solución integrada.Las fichas del IMEpara un mejor control del ruido, unmontura de agujerodiseño para una fuerte retención mecánica, yCumplimiento de la Directiva RoHSpara una fabricación respetuosa con el medio ambiente.

ElLas máquinas de la categoría M2El producto está construido en torno a un conjunto de características prácticas para el diseño de Ethernet a nivel de placa:

• Rendimiento de Gigabit:Completamente optimizado para redes 1000BASE-T, garantizando una transmisión de datos de alta velocidad con cero pérdidas de paquetes.
• Diseño para ahorrar espacio:La estructura de perfil bajo de plano medio / desplazamiento está específicamente diseñada para dispositivos delgados y gabinetes compactos.
• Escudo superior:Equipado con pestañas EMI integradas para una excelente reducción del ruido y aislamiento de la señal.
• Diagnóstico integrado:Los LED incorporados 3w-OG/Y (naranja/verde, amarillo) proporcionan una actividad de red y un estado de enlace claros e inmediatos.
• Compatible con el sector:100% de conformidad con RoHS, cumpliendo con los estándares ambientales y de fabricación mundiales.

Especificaciones del conector RJ45 de plano medio

1840437-1 Dibujo:

1. 1840437-1 Dibujo - Mecánica

2. 1840437-1 Dibujo - Esquema

3. 1840437-1 Dibujo - Diseño de PCB sugerido

Materiales del conector RJ45 de plano medio 1840437-1:

1. Vivienda:Nilo de alta temperatura ((FR2G30BL), negro, grado de inflamabilidad UL 94V-0
2. Escudo:Latón, de 0,20 mm de espesor, precocinado con un mínimo de 0,76 um de níquel semi-brillante; Post sumergido con 2,54 um de soldadura de sacos en los pines de tierra.
3. El contacto:Bronce de fósforo, de 0,25 mm de espesor con I.27um Min de placa baja de níquel general y I.27um min selectiva de oro en la interfaz de apareamiento
4. Cuello de soldadura:0.25 mm de espesor, bronce de fósforo, I.27um Min total de níquel de la placa inferior 3um Min de estaño mate.
5. El LED:Lente epoxi difusa, 0,50 mm cuadrado Cuadro de alambre de acero al carbono Conducciones precapadas con 2,03um min de plata sobre I.02um Min de níquel sobre I.02um Min de cobre; Postcapado con 2.54um Min Estaño mate.

Aplicaciones del conector Gigabit RJ45

Debido a su huella compacta y capacidades Gigabit robustas, el 1840437-1 MagJack es muy buscado por los ingenieros que diseñan:

• Switches y routers de red de perfil delgado
• PC industriales y computadoras de placa única (SBC)
• Equipo de telecomunicaciones y redes
• Set-Top Boxes y centros para el hogar inteligente
• Puertas de enlace IoT y sistemas integrados
