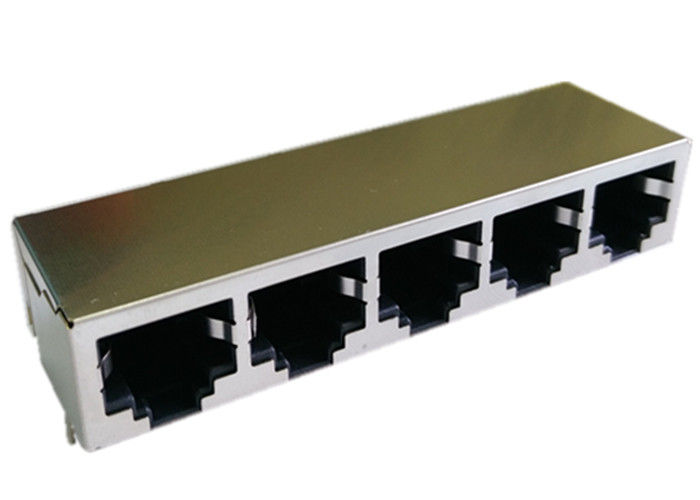

1-6610132-1 1X5 Pin del circuito 10 del gigabit del Multi-puerto RJ45 blindado con el LED

1-6610132-1 1X5 Pin del circuito 10 del gigabit del Multi-puerto RJ45 protegido con el LED

1-6610132-1 Pin del circuito 10 del gigabit de 1X5 MAG45 Jack modular protegido con el LED

• 1X5 el puerto MAG45 Jack modular integró 10/100/1000 magnetics
• Compatible con una variedad de transmisor-receptor ICs de 10/100
• Temperatura de funcionamiento 0° a +70° C
• Temperatura de almacenamiento -40° a +85° C
• Cumple con los estándares de IEEE y las especificaciones de Ethernet de 10/100 incluyendo 350µH con prejuicio de 8mA DC
• El diseño integrado conserva el espacio valioso del tablero
• Voltaje de avería interwinding del mínimo de Vrms 1500
• El diseño adaptable, modular proporciona una confiabilidad más alta
• Cuenta de perno reducida para la encaminamiento mejorada del rastro de la interferencia y del PWB del grado óptimo

CIERRE DE MAG.REVERSE,

LED opcional; EMI-finger opcional.

Descripción

1-6610132-1 Pin del circuito 10 del gigabit de 1X5 MAG45 Jack modular protegido con el LED

1. Tipo de producto características:

  1) tipo = conector de producto
  2) tipo de Jack = RJ45
  3) perfil = estándar
  4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)

2. Accesorio mecánico:
  1) configuración de Jack = 1 x 1

3. Características eléctricas:
  1) protegido = sí

4. Características relacionadas de la terminación:
  1) finger de la EMI - parte inferior = fuera
  2) método = soldadura de la terminación

5. Características relacionadas del cuerpo:
  1) la configuración del puerto = escoge/multi
  2) fingeres de la EMI - top y lados = con fuera
  3) orientación = estándar del cierre - cierre con picaporte
  4) longitud de la cola del PWB

6. Características relacionadas del contacto:
  1) cargado = sí
  2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie

7. Vivienda de características relacionadas:
  1) estilo = Jack del conector

8. Estándares industriales:
  1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
  2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,

      Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C

      El Flujo-soldar opcional;
  3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente

9. Sistema de marcas de identificación:
  1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
  2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios

10. Condiciones para el uso:
  1) se aplica a = placa de circuito impresa
  2) condiciones ambientales = oficina/premisas
  3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTO 1500Vrms

Usos para el usuario terminal

Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…

Ventaja competitiva

1-6610132-1 1X5 MAG45 Jack modular

18 años de experiencia de la producción,

personal 2600,

prueba del 100%

Plazo de expedición flexible

Cliente principal

Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......

Uso del ccsme

Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
