Datos del producto:
Pago y Envío Términos:
|

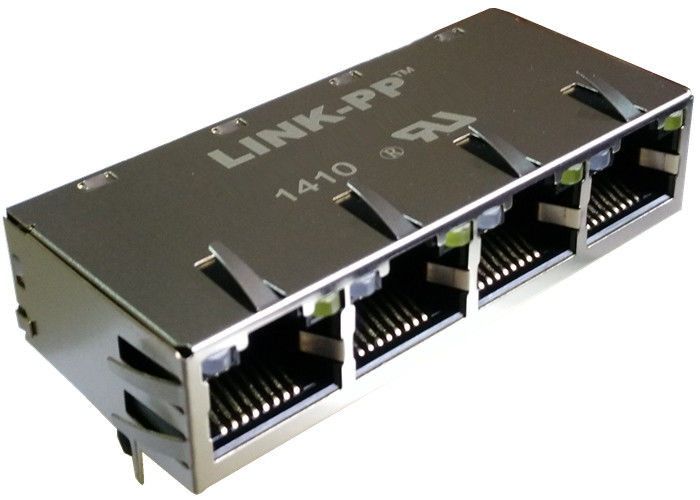

| número de pieza: | 0826-1C4T-32-F | producción en masa: | LPJXXXXNL |
|---|---|---|---|
| Tipo de conector: | RJ45 | Aplicaciones: | 10/100/1000 Base-T |
| Tipo del montaje: | A través del agujero | Orientación: | Ángulo 90~ (correcto) |
| Terminación: | Soldadura | Blindaje: | Blindado, finger de la EMI |
| Punto culminante: | conector multi del puerto,enchufes modulares rj45 |
||
| 0826-1C4T-32-F | Ethernet del gigabit Rj45 | Rj45 1x4 | Gigabit Magjack |
Diseño del modelo: 】 Del 【0826-1C4T-32-F
♦ diseñado para el uso de la tarjeta de interfaz de red.
El ♦ diseñó cumplir el requisito de IEEE802.3u.
♦ disponible en todos los ratios de la vuelta usados por LAN ICmanufactures.
Golpecitos del centro primario del ♦ disponibles para EMIreduction adicional.
El componente magnético más simple del ♦ para poner el androute en el PWB.
♦ Conserves que minimiza el espacio del PWB.
Modelo de la producción en masa del ♦: 】 Del 【
red del ♦ 10/100/1000
Ethernet del ♦ 10/100 mbps
♦ 10/100 gigabit
♦ Ethernet de 10/100/1000 gigabit
Magnetics Rj45 del ♦
Magnetics integrado del ♦ Rj45
CIERRE DE MAG.REVERSE,
LED opcional; EMI-finger opcional.
1. Tipo de producto características:
1) tipo = conector de producto
2) tipo de Jack = RJ45
3) perfil = estándar
4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)
2. Accesorio mecánico:
1) configuración de Jack = 1 x 1
3. Características eléctricas:
1) protegido = sí
4. Características relacionadas de la terminación:
1) finger de la EMI - parte inferior = fuera
2) método = soldadura de la terminación
5. Características relacionadas del cuerpo:
1) la configuración del puerto = escoge/multi
2) fingeres de la EMI - top y lados = con fuera
3) orientación = estándar del cierre - cierre con picaporte
4) longitud de la cola del PWB
6. Características relacionadas del contacto:
1) cargado = sí
2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie
7. Vivienda de características relacionadas:
1) estilo = Jack del conector
8. Estándares industriales:
1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,
Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
El Flujo-soldar opcional;
3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente
9. Sistema de marcas de identificación:
1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios
10. Condiciones para el uso:
1) se aplica a = placa de circuito impresa
2) condiciones ambientales = oficina/premisas
3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTO 1500Vrms
Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
Puerto del Lan de 0826-1C4T-32-F 1x4 rj-45
18 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......
Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
| Etiqueta-para arriba multi de Magjack del gigabit del puerto del lan Rj-45 del enchufe 1x4 del puerto de 0826-1C4T-32-F Rj45 | |||
|---|---|---|---|
| 0826-1C4T-32-F | 0833-2X6R-55 | 0826-1G1T-23 | 1-6605706-1 |
| 0810-2H4R-28 | 0843-2B1T-33 | 0826-1G1T-78 | 1-6610132-1 |
| 0811-1X1T-06 | 0845-2G1T-S4 | 0826-1G1T-GH-F | 1761889-8 |
| 0811-2X6R-28 | 0826-1C4T-32-F | 0826-1C4T-23 | 0826-1C4T-32-F |
| 0813-1X1T-23 | 0863-2X4R-54 | 0826-1K1T-43 | 1840257-8 |
| 0813-1X1T-43 | 0810-1X4T-06 | 0826-1L1T-57 | 1840257-9 |
| 0816-1X1T-23 | 08B0-1X1T-03 | 0826-1X1T-32 | 1840402-6 |
| 0816-1X1T-43 | 08B1-1X1T-36-F | 0826-1X1T-M1-F | 0826-1C4T-32-F |
| 0816-1X1T-GJ-F | 100616-1 | 0826-1X4T-23 | 0826-1C4T-23 |
| 0817-1G1T-21 | 0826-1C4T-32-F | 0826-1XX1-46 | 0826-1C4T-32-F |
| 0821-1X1T-36 | 12PS6121C | 0826-1XX1-M1-F | 0826-1D4T-M1-F |
| 0826-1A1T-32-F | 1368398-2 | 0826-1C4T-23 | 0826-1AX1-47 |
| 0810-1X4T-06 | 13F-67CGYDS2NL | 0810-1X4T-06 | 0826-1C4T-23 |
