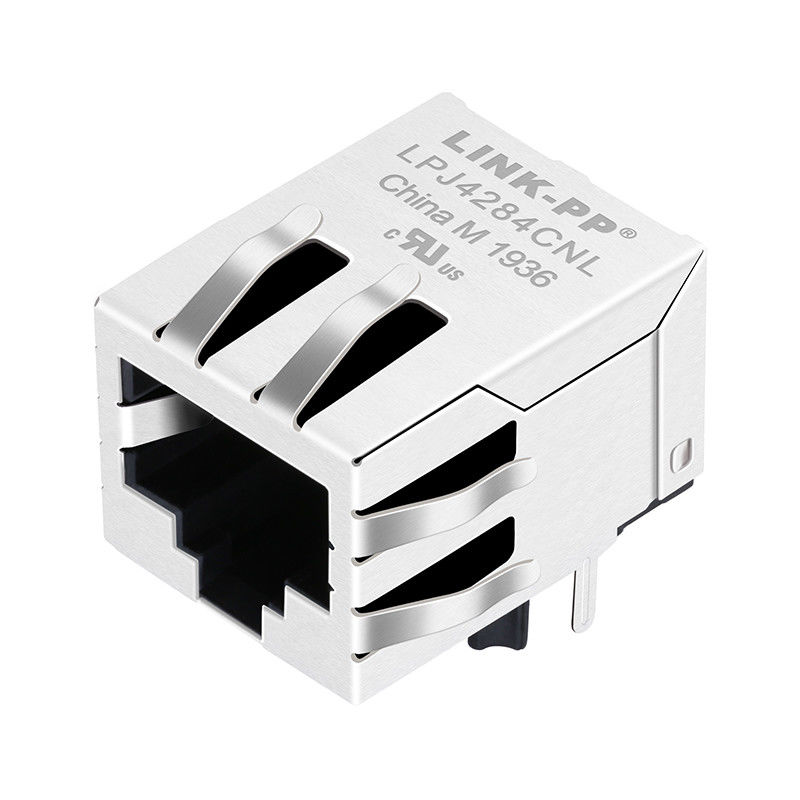

RJP-003TC1 RJ45 con el Magnetics POE levantan 10/100Mbps LPJ4284CNL

El...RJP-003TC1 y sus derivadoses unconector Ethernet RJ45 de un solo puerto con magnéticos integrados, diseñado para10/100Base-T aplicaciones Ethernet rápido.

ApoyaIEEE 802.3af PoE, proporcionando tanto la transmisión de datos como la entrega de energía a través de un solo cable Ethernet.

Este modelo estotalmente compatible con el sistema LINK-PP LPJ4284CNL, lo que lo convierte en un reemplazo ideal para redes, diseños industriales y sistemas integrados.

Características clave

• Puerto únicoSe aplicarán las reglas siguientes:
• Magnéticos integrados paraintegridad de la señal y supresión de EMI
• Apoyos10/100Base-T Ethernet rápido
• Conforme con las normas IEEE 802.3af PoE
• Instalación de PCB de entrada lateral y de agujero
• Casas blindadas con pestañas de conexión a tierra de EMI
• Rango de temperatura industrial:¥40°C a +85°C

Especificaciones técnicas RJP-003TC1

Se trata de un sistema de control de las emisiones de gases de efecto invernadero.

Calidad y pruebas de RJ45 MagJack

Los productos RJ45 MagJack se someten a pruebas eléctricas, de integridad de la señal, PoE, mecánicas y ambientales exhaustivas para garantizar el cumplimiento completo de IEEE 802.3 Normas Ethernet y fiabilidad a largo plazo.

- ¿ Qué pasa?Pruebas de rendimiento eléctrico
Cada RJ45 MagJack se prueba para la tensión dieléctrica de resistencia (Hi-Pot), resistencia al aislamiento, precisión de la relación de vueltas, inductancia de circuito abierto, inductancia de fugas,y resistencia de CC para garantizar un aislamiento adecuado, integridad de la señal y eficiencia energética PoE de conformidad con las normas IEEE 802.3.

- ¿ Qué pasa?- ¿ Qué?Verificación de la integridad de la señal
El rendimiento de la señal se valida mediante la pérdida de inserción, la pérdida de retorno, el cruce de sonido de extremo cercano y de extremo lejano (NEXT/FEXT),y pruebas de relación de rechazo de modo común (CMRR) para garantizar una transmisión de datos Ethernet estable en el rango de frecuencia especificado.

- ¿ Qué pasa?- ¿ Qué?Pruebas de fiabilidad de PoE
Para aplicaciones de alimentación por Ethernet, los MagJacks se prueban para la capacidad de corriente continua de CC, la estabilidad de la inserción de energía,y aumento térmico bajo carga para garantizar una alimentación segura y fiable de acuerdo con el IEEE 802.3f exigencias.

- ¿ Qué pasa?- ¿ Qué?Pruebas de durabilidad mecánica
La fiabilidad mecánica se verifica mediante ensayos de ciclo de acoplamiento y desacoplamiento, medición de la resistencia al contacto, evaluación de la fuerza de retención del tapón,y pruebas de solderabilidad para garantizar la durabilidad a largo plazo y el ensamblaje seguro de PCB.

- ¿ Qué pasa?- ¿ Qué?Pruebas ambientales y de fiabilidad
Los productos están sujetos a ciclos de temperatura de funcionamiento (de ∼40°C a +85°C), choque térmico, exposición a altas temperaturas/alta humedad, vibración,y pruebas de choque mecánico para confirmar el rendimiento estable en condiciones ambientales adversas.

- ¿ Qué pasa?- ¿ Qué?EMI, inspección de seguridad y cumplimiento
Se inspecciona la efectividad del blindaje, la continuidad de la conexión a tierra, la inflamabilidad del material (UL 94 V-0) y la precisión dimensional para cumplir con los requisitos de control, seguridad y cumplimiento regulatorio de EMI.

Dimensiones y embalaje
