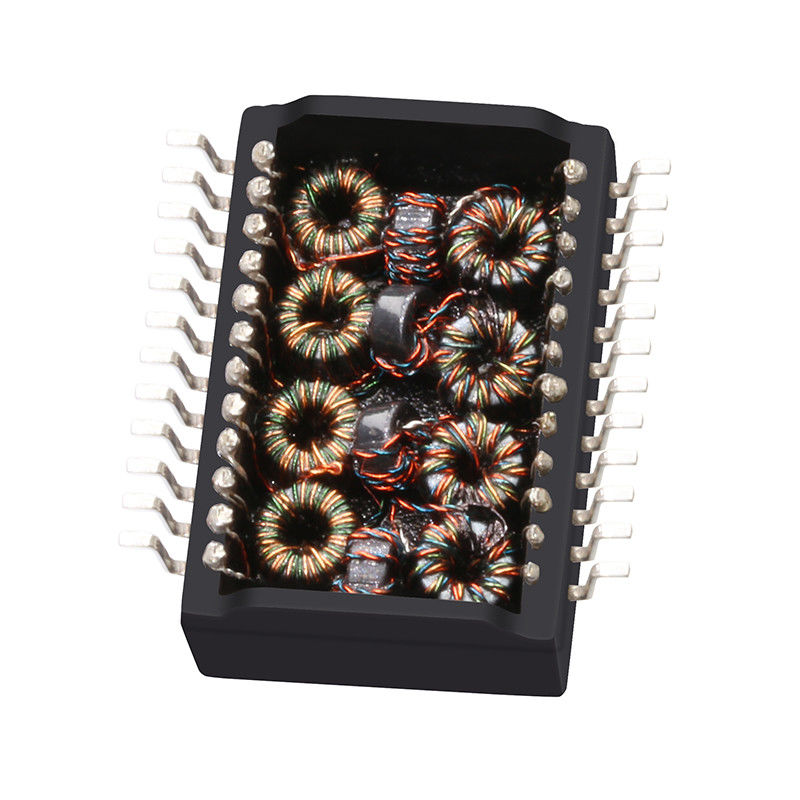

transformador 1CT de Ethernet del gigabit del HF 24HSS1041A-2: 1CT SMD 1500Vrms LP5007NL

Características del producto

1.Diseñado para aplicaciones de larga distancia gigabit Ethernet 1000 BASE-T, full duplex.
2Soporta 4 pares de cable UTP de la categoría 5.

3. 1000 módulos magnéticos de base
3Interfaz de cable para aislamiento y bajas emisiones de modo común.
4Aplicaciones POE con capacidad de corriente de 350 mA.
5.Cumple con el estándar IEEE 802.3ab para 1000 BASE-T.
6.Cumplir con los requisitos de ROHS y libre de halógenos.
7.Rango de temperatura de funcionamiento: 0°C a +70°C o incluso - 40°C a +85°C

Número de la parte de diseño:24HSS1041A-2 HF y sus componentes

Número de la parte de producción en masaLP5007NL Equivalente en China Las instalaciones

Especificaciones eléctricas (25)

Transformador Ethernet Gigabit de 24HSS1041A-2 HF 1CT:1CT SMD 1500Vrms LP5007NL

1. Gira con una relación de 50KHz, 0.5V

El lado del chip: lado de la línea=1CT: 1CT+_2%

2Inductancia (Ls) 100KHz, 0,1V, 12mA Bias de corriente continua:

El lado del chip: 350 uH Min.

3Pérdida de inserción de 1 a 100 MHz: -1.4 dB máximo

4Pérdida de retorno de 1 a 30 MHz: -16 dB Min.

40 MHz: -14,4 dB Min

50 MHz: -13,1 dB Min

60 a 80 MHz: -12 dB Min

100 MHz: -10 dB Min

5Diferencial al rechazo del modo común:

30 MHz: -45 dB Min

60 MHz: -40 dB Min

100 MHz: -35 dB Min

6- 30 MHz: - 40 dB Min

60 MHz: -35 dB Min

100 MHz: -30 dB Min

7- Potencia alta: 1500 Vrms, 0,5 mA, 1 segundo

Lado del chip a lado de la línea


Aplicaciones para el usuario de la terminal

Diseñado para soportar aplicaciones tales como módems ADSL, LAN en placa madre.Equipos de trabajo en red y de comunicación como HUB, tarjeta de PC, Switch, Router, placa principal de PC, SDH, PDH, teléfono IP, módem xDSL,Soluciones para centros de llamadas, cajas de recepción complejas, puertas de enlace VOIP, protocolo de puertas de enlace fronterizas, conmutador Ethernet rápido...
