Resaltar:
conector del smt rj45
, Conector superficial del soporte Rj45

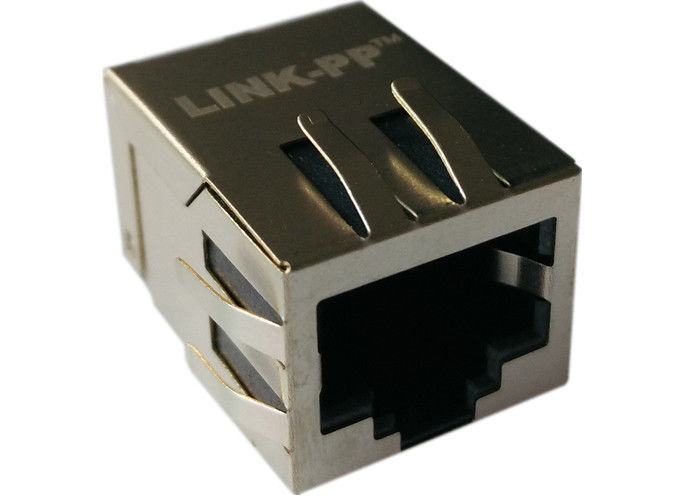

Etiqueta-abajo 6Pins de S811-1X1T-06-F/de S811-1X1T-A4-F RJ45 Magjack10/100BASE-T 1X1
S811-1X1T-06-F / Etiqueta-abajo 6Pins de S811-1X1T-A4-F RJ45 Magjack10/100BASE-T 1X1
Detalles rápidos
Conec MAGJACK 1PORT 100 BASE-T, 10/100 base-T, ángulo del soporte 90~ de la superficie de AutoMDIX (correcto)
1.RJ-45 necesita ser estándar hecho juego de la FCC.
2.Complies con el requisito de los estándares de IEEE802.3u.
El conector 3.RJ-45 integró con el transformador/el resistor de la impedancia/el condensador de alto voltaje.
4.Size lo mismo que conector RJ-45 para ahorrar el espacio del tablero del PWB.
radiación de la EMI 5.Reduced para mejorar funcionamiento de la EMI.
6.Design para 10/100 transmisión BAJA sobre el cable UTP-5.
7.Compliance con requisitos de ROHS.
gama de temperaturas 8.Operating: 0℃ a +70℃/-40℃ a +85℃
gama de temperaturas 9.Storage: -25℃ a +85℃.
modelo 10.Designing: 【S811-1X1T-06-F/】 DE S811-1X1T-A4-F
modelo de la producción 11.Mass: 】 Del 【SM-LPJ30XXNL
CIERRE DE MAG.REVERSE,
LED opcional; EMI-finger opcional.
Descripción
Conec MAGJACK 1PORT 100 BASE-T, 10/100 base-T, ángulo del soporte 90~ de la superficie de AutoMDIX (correcto)
1. Tipo de producto características:
1) tipo = conector de producto
2) tipo de Jack = RJ45
3) perfil = estándar
4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)
2. Accesorio mecánico:
1) configuración de Jack = 1 x 1
3. Características eléctricas:
1) protegido = sí
4. Características relacionadas de la terminación:
1) finger de la EMI - parte inferior = fuera
2) método = soldadura de la terminación
5. Características relacionadas del cuerpo:
1) la configuración del puerto = escoge/multi
2) fingeres de la EMI - top y lados = con fuera
3) orientación = estándar del cierre - cierre con picaporte
4) longitud de la cola del PWB
6. Características relacionadas del contacto:
1) cargado = sí
2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie
7. Vivienda de características relacionadas:
1) estilo = Jack del conector
8. Estándares industriales:
1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,
Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
El Flujo-soldar opcional;
3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente
9. Sistema de marcas de identificación:
1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios
10. Condiciones para el uso:
1) se aplica a = placa de circuito impresa
2) condiciones ambientales = oficina/premisas
3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTO 1500Vrms
Usos para el usuario terminal
Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
