Solo puerto de LU1T041C-43 LF/de LU1S041F-43 LF RJ45 filtro de 10/100 BASE-TX

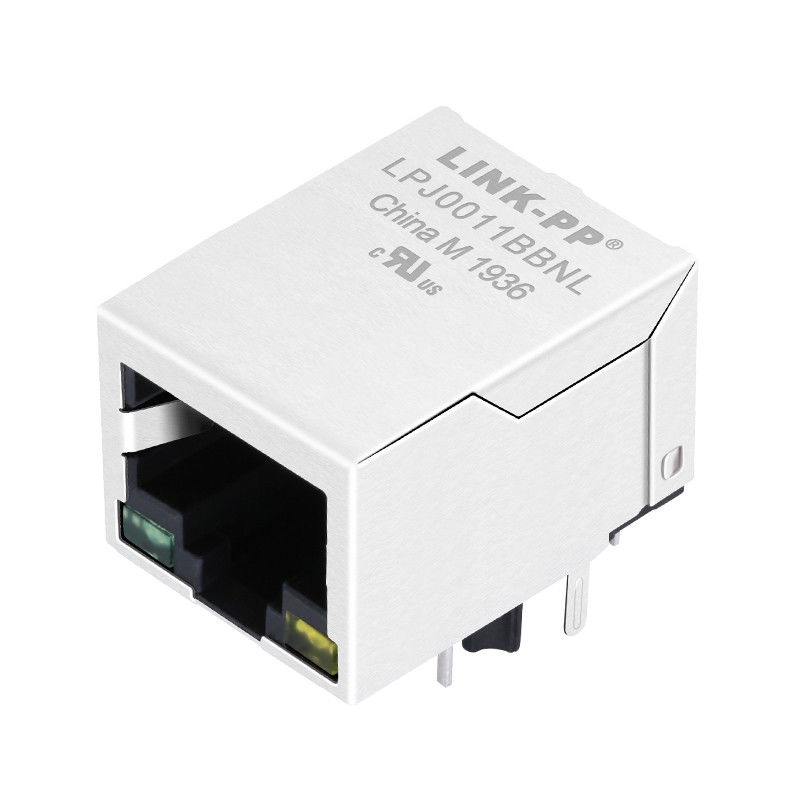

Detalles rápidos del LPJ0011BBNL Industrial RJ45 MagJack de LINK-PP

10/100 BASE-T RJ45 1 x 1 conector magnético integrado

1- Cumplimiento estándar:

• Cumple con los estándares de la FCC para conectores RJ-45.
• Cumple con las normas IEEE802.3u.

2. Componentes integrados:

• El conector RJ-45 incluye un transformador, una resistencia de impedancia y un condensador de alto voltaje.
• Diseñado con el mismo tamaño que un conector RJ-45 estándar para ahorrar espacio en la placa de PCB.

3- El rendimiento:

• Reduce la radiación EMI para mejorar el rendimiento general de EMI.
• Diseñado para la transmisión de 10/100 BASE a través del cable UTP-5.
• Incluye dos LED integrados (opcional).

4. EMI y aislamiento de la señal:

• Los cables de señal LED están aislados de los cables de señal Ethernet para reducir el EMI y la conversación cruzada.

5- Cumplimiento RoHS:

• Compatible con los requisitos de RoHS.

6- Rango de temperatura:

• Rango de temperatura de funcionamiento: de 0°C a +70°C.
• Rango de temperatura de almacenamiento: -25°C a +85°C.

7Modelos:

• Modelo de diseño: LU1T041C-43 LF / LU1S041F-43 LF.
• Modelo de producción en masa: LPJ0011BBNL.

Descripción

1Tipo de producto Características:

1) Tipo de producto = conector
2) Tipo de conector = RJ45
3) Perfil = estándar
4) Orientación del montaje del PCB = entrada lateral (ángulo derecho) / entrada superior ((vertical)

2. Accesorio mecánico:
1) Configuración de Jack = 1 x 1

3Características eléctricas:
1) Escudo = Sí

4. Características relacionadas con la terminación:
1) Dedo del EMI - Bajo = Sin
2) Método de terminación = soldadura

5Características relacionadas con el cuerpo:
1) Configuración del puerto = único/múltiple
2) Dedo de EMI -Cima y lados = Con/sin
3) Orientación del cierre = estándar - cierre hacia abajo
4) longitud de la cola del PCB

6. Características relacionadas con el contacto:
1) Precargado = Sí
2) Tipo de terminación de contacto = a través del agujero/montaje superficial

7Características relacionadas con la vivienda:
1) Estilo del conector = Jack

8Normas de la industria:
1) Cumplimiento de RoHS/ELV = cumplimiento de RoHS, cumplimiento de ELV
2) Procesos de soldadura libre de plomo = soldadura en onda capaz de alcanzar 240 °C,

Soldadura por oleaje capaz de alcanzar 260 °C, Soldadura por oleaje capaz de alcanzar 265 °C

La soldadura por reflujo es opcional.
3) Historial de cumplimiento de RoHS/ELV = Siempre ha sido compatible con RoHS

9Marcado de identificación:
1) Color LED izquierdo (Posición # 1) = Verde - resistencia de 250 ohms
2) Color LED derecho (Posición # 2) = Verde - 250 ohm de resistencia

10Condiciones de uso:
1) Se aplica a = placa de circuito impreso
2) Condiciones ambientales = Oficina / locales
3) Temperatura de funcionamiento (°C) = 0 - 70/-40 - +85

11. Hipot: 1500Vrms MIN

Las especificaciones del material de los LU1T041C-43 LF / LU1S041F-43 LF:

1. Material de plástico: la carcasa negra de termoplástico (UL 94V-0) garantiza una alta resistencia a la llama y durabilidad.
2. Escudo metálico: latón con un grosor de níquel de 20 u "para un blindaje efectivo.
3. Cable de resorte: bronce de fósforo con chapa de oro selectiva para una conductividad confiable.
4. Pin de soldadura: 0.4x0.4mm, bronce de fósforo con soldadura para el montaje seguro de PCB.
5. Este conector versátil es ideal para aplicaciones industriales que requieren un rendimiento robusto y una alta confiabilidad en la conectividad Ethernet.
