Datos del producto:
Pago y Envío Términos:
|
número de pieza: | KLA1S109-34 LF | producción en masa: | LPJG0801BANL |
---|---|---|---|
Munafactuer original: | LINK-PP | Aplicación: | 1000Base-T |
Terminación: | Soldadura | LEDs: | Opcional |
Partido de IC: | ATSAMD20E18A-MNT | Estilo del soporte: | INMERSIÓN/entrada del lado |
Punto culminante: | solo puerto RJ45,blindado conectores rj45 |

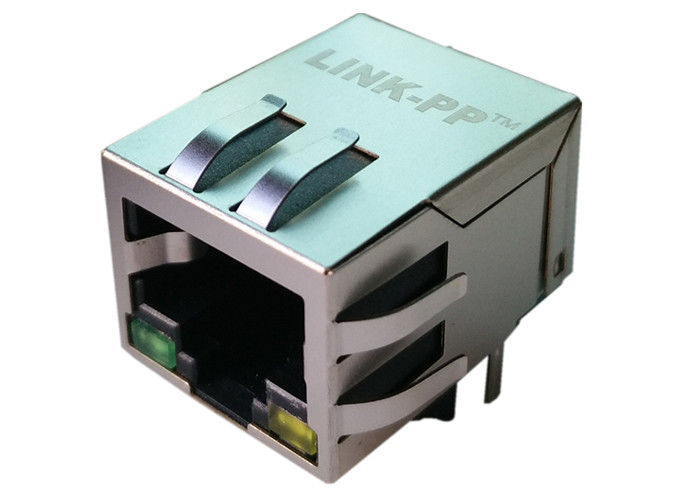

1000 BASE-T RJ45 1 x 1 INTEGRARON EL CONECTOR del MAGNETICS
1.RJ-45 necesita ser estándar hecho juego de la FCC
2.Complies con el requisito de los estándares de IEEE802.3u.
conector 3.RJ 45 con 10/100 BASE-TX magnético.
4.Comply con Cd requisito-entero del número de parte de RoHS, ningún hectogramo, ningún Cr6+, ningún PBB y PBDE y ningún Pb en los pernos externos.
gama de temperaturas 5.Operating: 0℃ a +70℃.
gama de temperaturas 6.Storage: -25℃ a +125℃
modelo 7.Designing: 】 DEL 【KLA1S109-34 LF
modelo de la producción 8.Mass: 】 Del 【LPJG0801BANL
CIERRE DE MAG.REVERSE,
LED opcional; EMI-finger opcional.
1x1 conector hembra del puerto RJ45 con 10/100/1000 Magnetics integrado de la base-T, amarillo/verde LED, etiqueta abajo, RoHS | |
Número de parte de LINK-PP | LPJG0801BANL |
Número de parte de Bothhand | KLA1S109-34 LF |
Uso-Lan | ETHERNET (no PoE) |
AutomDX | SÍ |
Circuito del Bst | SÍ |
Configuración RX | T, C |
Configuración TX | T, C |
Galjanoplastia de acoplamiento del área del contacto | ””/15u del ORO 6u/30u” |
Corazones por puerto | 8 |
Diodos | NINGUNOS DIODOS |
Opción del LED | Amarillo/verde LED |
Cierre | ETIQUETA abajo |
Número de puertos | 1X1 |
PWB | FR4 |
Ángulo del soporte del PWB | ENTRADA LATERAL |
PWB que conserva el poste | POSTE DE T |
Altura del paquete (pulgadas) | 0,528 |
Altura del paquete (milímetro) | 13,40 |
Longitud del paquete (pulgadas) | 0,839 |
Longitud del paquete (milímetro) | 21,30 |
Anchura del paquete (pulgadas) | 0,626 |
Anchura del paquete (milímetro) | 15,90 |
Tipo del Pin | SOLDADURA DE THT |
RoHS obediente | YES-RoHS-5 CON la VENTAJA EN la EXENCIÓN de la SOLDADURA |
Búsqueda | SÍ |
Etiquetas de la EMI del escudo | sin |
Velocidad | 10/100/1000 BASE-T |
Temperatura | 0 A 70℃ |
Ratio RX de las vueltas | 1CT: 1CT |
Ratio TX de las vueltas | 1CT: 1CT |
1. Tipo de producto características:
1) tipo = conector de producto
2) tipo de Jack = RJ45
3) perfil = estándar
4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)
2. Accesorio mecánico:
1) configuración de Jack = 1 x 1
3. Características eléctricas:
1) protegido = sí
4. Características relacionadas de la terminación:
1) finger de la EMI - parte inferior = fuera
2) método = soldadura de la terminación
5. Características relacionadas del cuerpo:
1) la configuración del puerto = escoge/multi
2) fingeres de la EMI - top y lados = con fuera
3) orientación = estándar del cierre - cierre con picaporte
4) longitud de la cola del PWB
6. Características relacionadas del contacto:
1) cargado = sí
2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie
7. Vivienda de características relacionadas:
1) estilo = Jack del conector
8. Estándares industriales:
1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,
Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
El Flujo-soldar opcional;
3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente
9. Sistema de marcas de identificación:
1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios
10. Condiciones para el uso:
1) se aplica a = placa de circuito impresa
2) condiciones ambientales = oficina/premisas
3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTO 1500Vrms
Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
