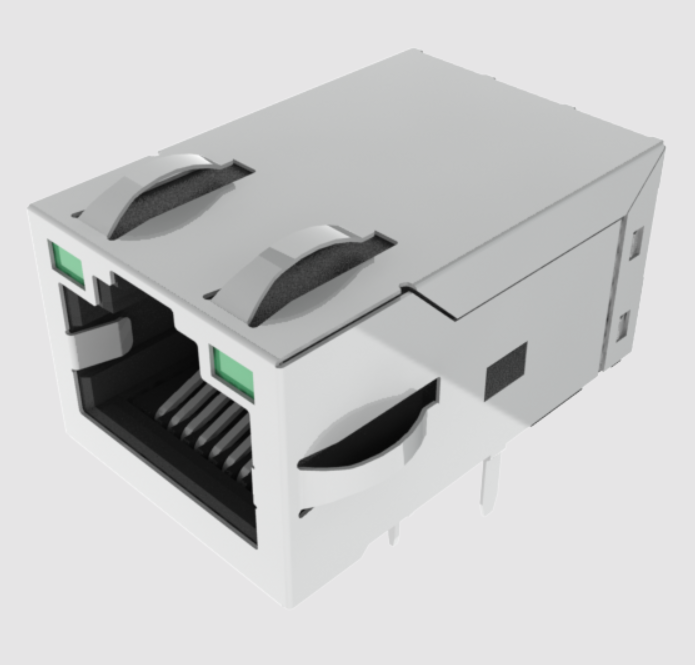

JXF0-2512NL 2.5GBase-T Conector RJ45 (90W PoE ++, resistente, THR)

Descripción general del módulo conector integrado JXF0-2512NL

ElJXF0-2512NLestá diseñado para satisfacer las demandas gemelas de un ancho de banda cada vez mayor y de alimentación de dispositivos de alta potencia en entornos industriales hostiles. Cumpliendo con las especificaciones IEEE 802.3bz e IEEE 802.3bt, este conector integrado 1x1 RJ45 ofrece estabilidadTransmisión Ethernet de 2,5 Gbpsmientras suministra o recibe simultáneamente hasta90W de potencia continuasobre cableado de categoría de 4 pares.

Para mantener una fidelidad de señal superior bajo cargas pesadas de CC, el JXF0-2512NL incorpora un internoChoque de modo común de 3 cables (3 W) colocado específicamente en el lado PHY. Esto aísla los núcleos del inductor magnético de la corriente de polarización de CC de 900 mA que pasa a través de las tomas centrales del lado del cable, evitando por completo la saturación del núcleo magnético. Alojado en termoplástico UL 94V-0 de alta temperatura con terminales de soldadura de estaño mate de 3,20 mm, el componente está totalmente clasificado paraReflujo por orificio pasante (THR / Pin-in-Paste)montaje automatizado, consiguiendo unMSL 1vida útil y resistenciaReflujo máximo de 260°Cperfiles (IPC/JEDEC J-STD-075 Categoría R7).

Características clave:

• Integridad de la señal de alta velocidad de 2,5 Gbps: La pérdida de inserción se mantiene por debajo de -1,0 dB en la banda de 1 a 250 MHz, con una pérdida de retorno superior a -20 dB (1 a 40 MHz) y -10 dB (100 a 250 MHz) para diagramas de ojo limpios y bajas tasas de error de bits.
• Entrega de 4 pares IEEE 802.3bt 90W: Los pines dedicados de alta corriente (pines 15 a 18) canalizan hasta 900 mA continuos por bucle de par (bucle de 1,8 A en total) directamente en los pares de cables.
• Saturación CC cero (estrangulador PHY de 3 W): La colocación del inductor de 3 cables en el lado PHY garantiza la máxima supresión de ruido en modo común (CMRR hasta -35 dB) sin degradación de la señal inducida por CC.
• Diagnóstico bicolor integrado: Los LED antiparalelos izquierdo y derecho incorporados (verde a 568 nm/amarillo a 585 nm) activados a través de los pines 11 a 14 proporcionan información visual instantánea sobre el enlace y la actividad.
• Blindaje EMI completo: Carcasa de aleación de cobre resistente conDedos de puesta a tierra EMI superiores y lateralesGarantiza una baja resistencia del chasis y un sólido cumplimiento de los estándares FCC Parte 68 y CISPR.

Matriz de especificaciones técnicas

1. Características eléctricas y de RF (@ 25°C, funcionamiento de -40°C a +85°C)

*Nota: El aislamiento de alto voltaje se aplica a través de las bobinas del transformador solo debido a las conexiones PoE de CC de derivación central directa.

2. Calificaciones ambientales, de materiales y mecánicas

3. Especificaciones de LED bicolor integrado

Dimensiones mecánicas y guía de distribución de pines (dibujo: JXF0-2512NL)

Dimensiones físicas: 16,80 mm (ancho) × 25,53 mm (largo) × 13,50 mm (alto sobre la PCB).

Recorte de panel sugerido: 17,82 mm × 14,01 mm. Orientación del pestillo:Enganche (TU).

Desglose de pines (18 pines eléctricos + 2 pestañas de tierra de blindaje):

• Pines 1 a 10 (tomas centrales y de señal, 0,45 × 0,35 mm):
  • Pines 1 y 2: MD1+ / MD1- |Pines 3 y 4: MD2+ / MD2-
  • Pines 5 y 6: MDCT2 / MDCT3
  • Pines 7 y 8: MD3+ / MD3- |Pines 9 y 10: MD4+ / MD4-
• Pines 11 a 14 (LED bicolor, cuadrados 0,50 × 0,50 mm):
  • Pines 11 y 12: LED izquierdo (verde a 568 nm / amarillo a 585 nm)
  • Pines 13 y 14: LED derecho (verde a 568 nm / amarillo a 585 nm)
• Pines 15 a 18 (entradas de inyección de energía PoE, 0,45 × 0,35 mm):
  • Patilla 15: VCC1+ |clavija 16: VCC1-
  • Patilla 17: VCC2+ |clavija 18: VCC2-
  • Terminación Interna: 4 tapas de 22 nF, 4 resistencias de 75 Ω, condensador de aislamiento de 1 nF y 2 kV a tierra del chasis.

Especificaciones de los orificios de perforación:

• 14 × orificios de señal y PoE: diámetro terminadoØ0,89mm.
• 4 × orificios LED: diámetro terminadoØ1,02mm.
• 2 × postes de separación de plástico:Ø1,57mm.
• 2 × postes de puesta a tierra de escudo:Ø3,25mm.

Guía de referencia cruzada y selección de familias

Preguntas técnicas frecuentes

P1: ¿Por qué JXF0-2512NL requiere un inductor interno de 3 cables (3 W) en el lado PHY?

R: Al suministrar corriente CC continua de 900 mA a través de pares de cables, las bobinas de modo común del lado del cable convencionales experimentan una severa saturación magnética de CC, lo que colapsa la inductancia y destruye la integridad de los datos multigigabit. La colocación de un inductor de 3 cables en el lado PHY aísla las bobinas del inductor de la corriente continua directa, lo que garantiza un CMRR constante en todas las frecuencias.

P2: ¿Cuál es la regla de prueba de aislamiento para JXF0-2512NL durante las pruebas de alta potencia en producción?

R: La clasificación de aislamiento dieléctrico de 2250 VCC se aplica estrictamente en todo el transformador (Pri:Sec). Nunca aplique potenciales de prueba de alto voltaje entre los contactos del cable RJ45 y los pines PoE del lado de la PCB (pines 15 a 18), ya que estas líneas de alimentación se dirigen directamente a las derivaciones del centro del transformador.

P3: ¿Se puede ensamblar JXF0-2512NL utilizando hornos de reflujo SMD estándar?

R: Sí. El componente está totalmente calificado para reflujo de orificio pasante (THR/Pin-in-Paste). Con una clasificación MSL 1 y clasificación J-STD-075 R7, soporta temperaturas máximas del cuerpo de reflujo sin plomo de hasta 260 °C sin riesgo de formación de ampollas en el plástico o desalineación de los pasadores.
