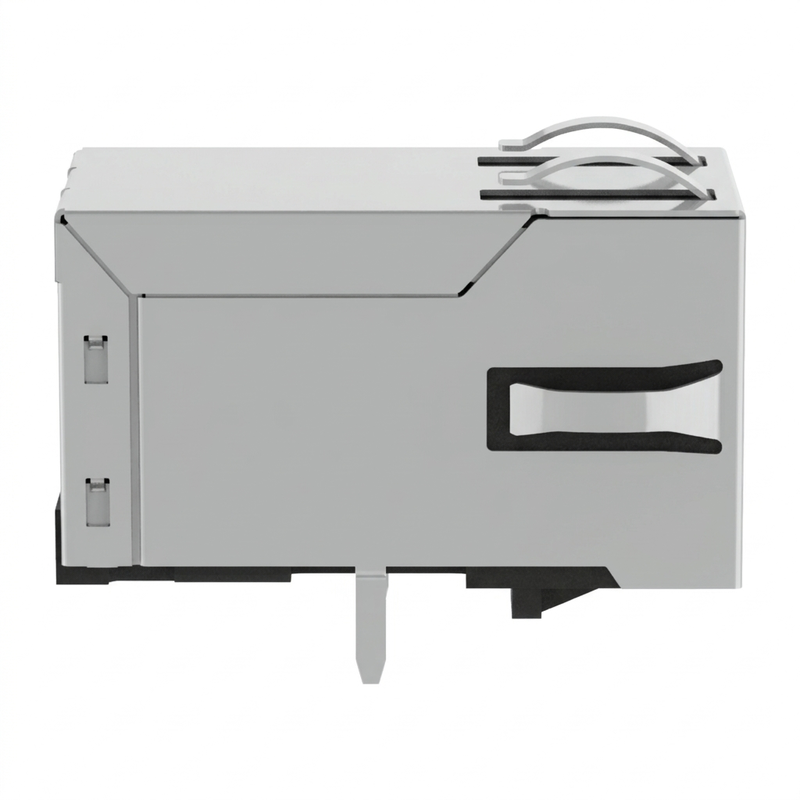

JXF0-1010NL Conector RJ45 de reflujo a través del agujero con magnéticos 1000BASE-T

Descripción general del conector magnético Gigabit RJ45 JXF0-1010NLNúmero de pieza es un conector magnético RJ45 integrado de 1x1 1000Base-T de la serie PulseJack JX0. Combina la interfaz Ethernet 8P8C con transformadores de aislamiento integrados 1:1 y bobinas de choque de modo común de línea de señal de 2W en un paquete blindado, en ángulo recto y con lengüeta hacia arriba. El modelo tiene sin LEDs y sin PoE compatible, lo que lo hace adecuado para equipos Gigabit Ethernet que requieren una interfaz RJ45 simplificada solo de datos. La serie JX0 está diseñada para operación a temperatura industrial de -40 °C a +85 °C y admite procesamiento de reflujo de orificio pasante (THR)

.

Descripción general del conector magnético Gigabit RJ45 JXF0-1010NLNúmero de piezaJXF0-1010NL es un conector RJ45 Gigabit robusto de un solo puerto que integra transformadores de aislamiento internos, terminación de impedancia y una bobina de choque de modo común de línea de señal de 2 hilos (2W)

 en un factor de forma compatible con FCC Parte 68. Cumpliendo con todas las especificaciones IEEE 802.3ab, este conector proporciona una transmisión de 1 Gbps sin concesiones para controladores lógicos programables (PLC), robótica de fábrica, PC industriales e instrumentación de prueba óptica.Al eliminar los LEDs integrados y los pines PoE, el JXF0-1010NL proporciona una huella de PCB de 10 pines ultra limpia. Esta arquitectura reduce la capacitancia parásita, elimina la diafonía óptica para carcasas que utilizan guías de luz en el panel frontal y deja las capas internas de la PCB abiertas para planos de tierra continuos y enrutamiento diferencial optimizado de 100Ω. Fabricado con termoplástico de alta temperatura UL 94V-0 con colas de soldadura de estaño mate de 3,20 mm, el conector está diseñado específicamente para líneas de soldadura automatizadas Through-Hole Reflow (THR / Pin-in-Paste) , eliminando las etapas de soldadura por ola secundarias y cumpliendo con los estándares IPC/JEDEC J-STD-075 (Categoría R7, pico de 260 °C)

.

Características clave del conector magnético industrial RJ45 JXF0-1010NL:

1. Magnetismo integrado 1000Base-TEl JXF0-1010NL está especificado para Ethernet Gigabit 1000Base-T

e incorpora cuatro canales de transformador 1:1 para los cuatro pares Ethernet diferenciales. El esquema interno muestra cuatro rutas de transformador simétricas entre el lado de la PCB y el lado del cable.

2. Configuración sin LEDEl JXF0-1010NL contiene sin LEDs integrados

. Esto es útil cuando la indicación de enlace/actividad se maneja a través de una guía de luz externa, un indicador en el panel frontal, una interfaz de software o no es necesaria.

La configuración sin LED también reduce el número de pines del conector en comparación con la versión correspondiente con LED JXF0-1011NL.

3. Interfaz de datos sin PoELa tabla de datos del fabricante especifica PoE compatible: No

para el JXF0-1010NL. A diferencia de la versión JXF0-1012NL con PoE de 90W, este modelo está destinado a la conectividad de datos Ethernet sin una ruta de alimentación PoE.

4. Aislamiento de transformador de 2250 VDCEl JXF0-1010NL está especificado con aislamiento de transformador de 2250 VDC / 60 seg

. La clasificación de aislamiento se aplica a través de la barrera de aislamiento del transformador, como se indica en la hoja de datos del fabricante.

5. Rango de temperatura industrialTemperatura de funcionamiento-40 °C a +85 °C

, lo que admite equipos Ethernet desplegados en entornos industriales y de temperatura extendida.

6. Dedos EMI en la parte superior y los ladosEl blindaje integrado incorpora dedos EMI en la parte superior y los lados

, proporcionando una interfaz de metal blindado definida con la carcasa del equipo. El fabricante identifica el blindaje como aleación de cobre niquelado.

7. Compatible con THR / Pin-in-PasteLa serie JX0 está diseñada para el procesamiento Through-Hole Reflow (THR)

. El fabricante también especifica pruebas de soldabilidad J-STD-002 y clasificación R7 J-STD-075 con una especificación máxima de soldadura por ola de 260 °C.

Activo

Hoja de datos JXF0-1010NL - Diseño de PCB y esquemas recomendados

-40 °C a +85 °C

Arquitectura magnética interna JXF0-1010NL▶ El esquema interno consta de cuatro canales de transformador 1:1. Cada par Ethernet pasa a través del transformador integrado y una bobina de choque de modo común 2W ubicada en la ruta de la señal/cable

.▶ La versión sin LED también integra una red de terminación que consta de 4 resistencias de 75Ω y un condensador de 1000 pF / 2 kV

, como se muestra en el esquema del fabricante.

▶ Esto significa que el ingeniero no necesita reproducir la estructura completa del transformador y la bobina de choque de modo común como componentes magnéticos separados en la PCB.

Diagrama de pines JXF0-1010NLEl JXF0-1010NL utiliza una configuración compacta de 10 pines de señal

GND / referencia de terminación integrada

El esquema interno confirma los cuatro canales de transformador diferenciales y la conexión de terminación del pin 10.

Concepto de configuración de pines

LADO PCB 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

Verifique siempre la numeración de los pines con el dibujo mecánico controlado antes de la liberación de la PCB.

Preguntas frecuentes técnicas

P1: ¿Puedo colocar el JXF0-1010NL en una huella de 18 pines diseñada para el JXF0-1012NL?

R: Sí. El contorno físico, los pasadores guía y los 10 pines de señal (Pines 1-10) son dimensionalmente idénticos en toda la familia JXF0. Si su placa tiene una huella maestra de 18 orificios, el JXF0-1010NL se soldará perfectamente, dejando los orificios de LED (Pines 11-14) y PoE (Pines 15-18) vacíos.

P2: ¿Por qué elegir el JXF0-1010NL en lugar del JXF0-1011NL con LEDs incorporados?

1. R: Además del menor costo del componente, el JXF0-1010NL se selecciona cuando:
2. El equipo utiliza guías de luz acrílicas personalizadas montadas en un bisel frontal metálico.
3. El producto opera en cuartos oscuros ópticos o carcasas de sensores de visión donde la contaminación lumínica de los LED debe ser cero.

Los diseñadores desean minimizar la congestión del enrutamiento de la PCB y eliminar el posible acoplamiento de ruido de las señales digitales de LED de conmutación rápida a las trazas PHY de alta velocidad.

P3: ¿El JXF0-1010NL admite reflujo sin plomo (Pin-in-Paste)?
