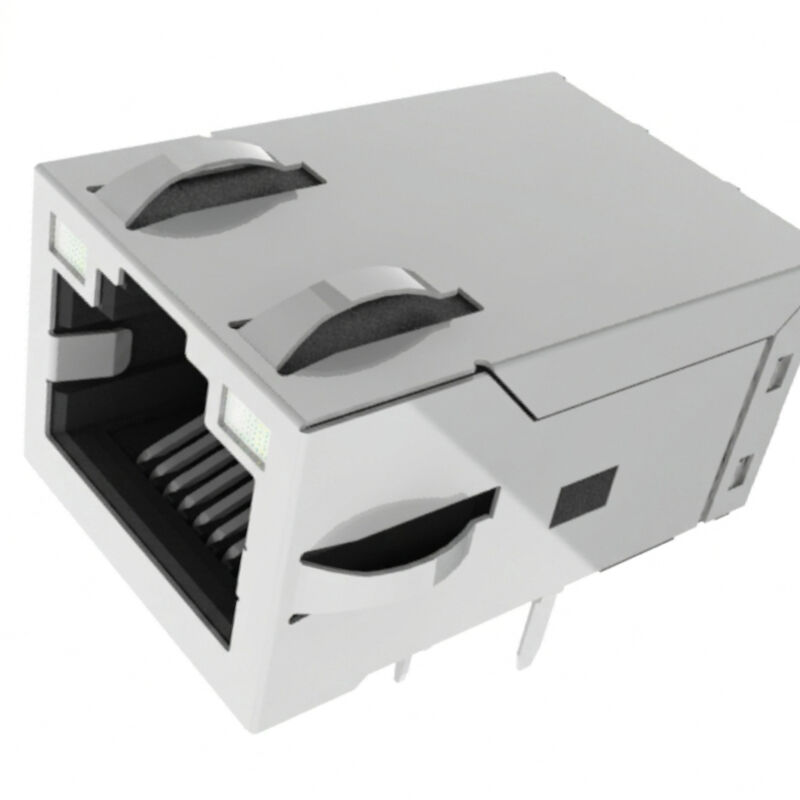

JXF0-1011NL MagJack RJ45 de paso con reflujo Gigabit con aislamiento de 2250VDC

Descripción general del Magjack RJ45 THR JXF0-1011NL

El JXF0-1011NL es un robusto módulo de conector integrado (ICM) RJ45 Gigabit de puerto único diseñado para computación industrial integrada, controladores lógicos programables (PLCs), robótica de fábrica e instrumentación de precisión. Cumpliendo con las especificaciones completas de IEEE 802.3, integra transformadores de aislamiento 1:1, terminación de modo común y un choke de modo común de línea de señal de 2 hilos (2W) en una huella compatible con FCC.

Equipado con LEDs duales bicolores Verde/Amarillo, el JXF0-1011NL proporciona diagnósticos de enlace, velocidad y actividad en tiempo real sin tubos de luz externos. Construido con termoplástico UL 94V-0 de alta temperatura, el conector está diseñado específicamente para líneas de ensamblaje SMT Through-Hole Reflow (THR / Pin-in-Paste). Con una clasificación MSL 1 y certificación J-STD-075 R7 (pico de reflujo de 260°C), elimina la soldadura por ola secundaria, reduciendo los defectos de ensamblaje y los tiempos de ciclo.

Puntos clave de la arquitectura:

• Aislamiento real de 2250 VDC de primaria a secundaria: Dado que esta es una arquitectura de datos pura (no PoE), se mantiene un aislamiento dieléctrico completo en todo el conjunto de magnetismo, protegiendo los transceptores PHY de sobretensiones de campo.
• LEDs de diagnóstico bicolores duales: Los LEDs bidireccionales izquierdo y derecho (verde 568 nm / amarillo 585 nm) permiten indicaciones de estado multietapa impulsadas por pines dedicados 11-14.
• Baja atenuación de alta frecuencia: Pérdida de inserción superior (-1.5 dB máx. hasta 125 MHz) y pérdida de retorno (-16 dB mín. @ 1-40 MHz) garantizan diagramas de ojo limpios y bajas tasas de error de paquetes.
• Construcción THR lista para SMT: Las colas de soldadura de estaño mate de 3.20 mm permiten la soldadura automatizada por reflujo en pasta en orificio, cumpliendo con los requisitos de llenado de barril IPC-A-610 Clase 3.

Especificaciones técnicas del ICM JXF0-1011NL

Hoja de datos del JXF0-1011NL 1000Base-T RJ45 con LEDs:

1. Hoja de datos del JXF0-1011NL RJ45 - Esquema

2. Mecánica del conector RJ45 JXF0-1011NL

Dimensiones mecánicas y guía de asignación de pines:

• Contorno físico: 16.80 mm (ancho) × 25.53 mm (largo) × 13.50 mm (altura sobre PCB).
• Recorte de panel sugerido: 17.82 mm × 14.01 mm. Orientación del pestillo: Bloqueo de pestillo.
• Asignación de pines (14 pines eléctricos + 2 pestañas de blindaje):
  • Pin 1: CT 1 (Toma central para el canal 1)
  • Pines 2 y 3: TRD1+ / TRD1-
  • Pines 4 y 5: TRD2+ / TRD2-
  • Pines 6 y 7: TRD3+ / TRD3-
  • Pines 8 y 9: TRD4+ / TRD4-
  • Pin 10: Terminación de chasis Bob Smith (aislada mediante condensador de 1000 pF / 2 kV y resistencias de 4 × 75 Ω)
  • Pines 11 y 12: Controla el LED bicolor izquierdo (antiparalelo: Pin 11+/12- = Verde; Pin 12+/11- = Amarillo)
  • Pines 13 y 14: Controla el LED bicolor derecho (antiparalelo: Pin 13+/14- = Verde; Pin 14+/13- = Amarillo)
• Especificaciones de orificios de taladro:
• • 10 × orificios de señal: diámetro terminado Ø0.89 mm (diámetro de pad: Ø1.40 mm recomendado).
  • 4 × orificios de LED: diámetro terminado Ø1.02 mm.
  • 2 × clavijas de soporte de plástico: Ø1.57 mm.
  • 2 × postes de conexión a tierra del blindaje: Ø3.25 mm.

Procesamiento THR / Pin-in-Paste:

El JXF0-1011NL pertenece a la plataforma JX0 Pin-in-Paste / Through-Hole Reflow.

Los procesos de ensamblaje compatibles incluyen: Pin-in-Paste / THR y soldadura por ola.

El fabricante especifica J-STD-020 Nivel 1 y J-STD-075 R7, incluyendo una condición de soldadura por ola de 260°C como máximo.

Preguntas frecuentes:

P1: ¿Cómo conecto un GPIO de microcontrolador para controlar los LEDs bicolores en los pines 11-14?

R: Los LEDs internos están cableados en antiparalelo. Conecte el pin 11 y el pin 12 a dos GPIOs push-pull separados con una resistencia limitadora de corriente (por ejemplo, 150 Ω-330 Ω para 3.3V VCC). Configurar GPIO_A en ALTO y GPIO_B en BAJO enciende el Verde (568 nm); configurar GPIO_A en BAJO y GPIO_B en ALTO enciende el Amarillo (585 nm). Configurar ambos en BAJO o ALTO apaga el LED.

P2: ¿Se puede instalar el JXF0-1011NL en una huella de PCB diseñada para el JXF0-1012NL?

R: Sí. La huella del JXF0-1012NL tiene 18 orificios (10 de señal + 4 de LED + 4 de PoE). El JXF0-1011NL se alinea con los 10 orificios de señal y 4 de LED, dejando los 4 orificios de PoE (pines 15-18) completamente sin poblar.

P3: ¿Por qué el JXF0-1011NL presenta un choke de 2 hilos en lugar de uno de 3 hilos?

R: Dado que no hay corriente de polarización CC de PoE en el JXF0-1011NL, un choke de línea de señal de 2 hilos en el lado del cable proporciona atenuación simétrica de modo común sin la capacitancia parásita o la pérdida de inserción asociada con un tercer devanado de toma central de PoE.
