Número de pieza: |
JXF0-5011NL |
Serie: |
CONECTOR DE PULSAS JX0 |
Tipo de producto: |
Módulo conector integrado (ICM) RJ45 1×1 |
Velocidad de datos: |
5GBase-T |
Ratio del transformador: |
1:1 |
voltaje de aislamiento: |
2250 VCC |
Temperatura de funcionamiento: |
-40°C a +85°C |
Altura sobre PCB: |
13.50 mm |
Terminado el contacto: |
Oro de 30 µpulgadas |
Cumplimiento: |
RoHS |
Número de pieza: |
JXF0-5011NL |
Serie: |
CONECTOR DE PULSAS JX0 |
Tipo de producto: |
Módulo conector integrado (ICM) RJ45 1×1 |
Velocidad de datos: |
5GBase-T |
Ratio del transformador: |
1:1 |
voltaje de aislamiento: |
2250 VCC |
Temperatura de funcionamiento: |
-40°C a +85°C |
Altura sobre PCB: |
13.50 mm |
Terminado el contacto: |
Oro de 30 µpulgadas |
Cumplimiento: |
RoHS |

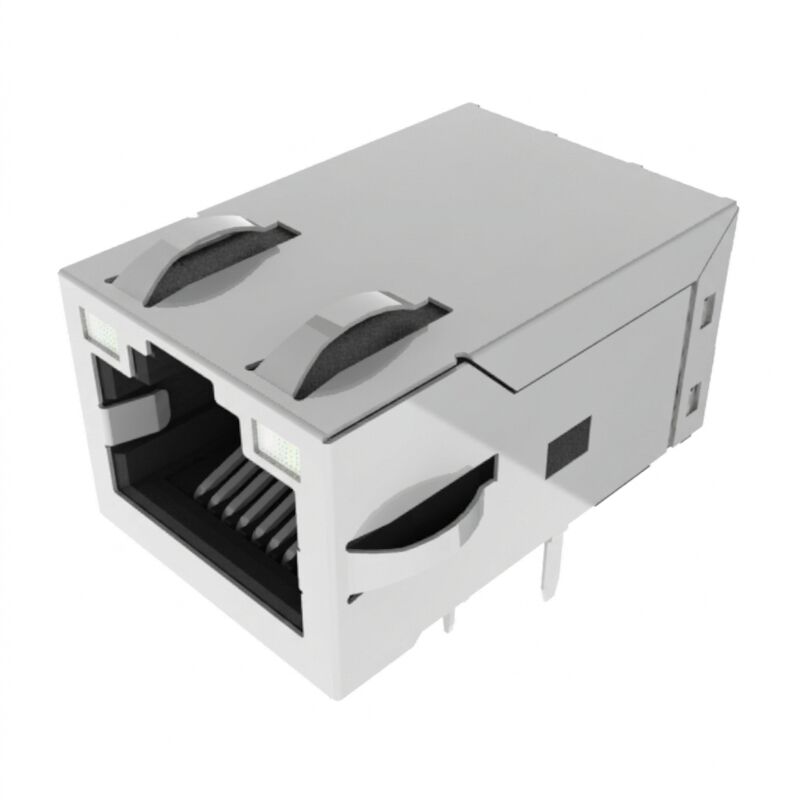

ElSe trata de un sistema de control de las emisiones de gases de escape.es un módulo de conector integrado Gigabit PulseJack de puerto único de grado industrial (ICM) diseñado para aplicaciones Ethernet robustas y de gran ancho de banda que funcionan hasta5GBase-T (5 Gbps)Construido estrictamente con los estándares IEEE 802.3, el JXF0-5011NL integra magnéticos de alto rendimiento, transformadores de aislamiento y unAsfixia de modo común de la línea de señal de 2 alambres (2W)en un factor de forma compacto.
Disponible con dobleLED bicolores verde-amarillo / verde-amarillo, este conector no PoE proporciona en tiempo real retroalimentación visual de enlace/actividad de múltiples estados sin necesidad de tubos de luz externos.Las colas con revestimiento por estaño de 20 mm, el JXF0-5011NL está totalmente calificado paraReflujo a través del agujero (THR / Pin-in-Paste)Las líneas de producción, logrando unLas condiciones de los productosuna duración de suelo ilimitada y una tolerancia excepcional a los golpes/vibraciones a través de un-40 °C a +85 °Cel tiempo de funcionamiento.
| Parámetro | Especificación | Norma / Condiciones |
| Temperatura de funcionamiento | -40 °C a +85 °C | Operación de ancho de banda completo |
| Temperatura de almacenamiento | -40 °C a +85 °C | No montado / en bandeja original |
| El aislamiento dieléctrico (Pri:Sec) | Se aplicarán las siguientes medidas: | Barrera primaria-secundaria completa |
| Nivel de sensibilidad a la humedad | Las condiciones de los contratos de trabajo se establecen en el apartado 1 del artículo 4 del Reglamento (UE) n.o 909/2014. | El número de unidades de producción será el siguiente: |
| Flamabilidad | Se aplican las siguientes condiciones: | Las demás materias de acero |
| Normas de seguridad | UL 62368-1 (número de expediente E216117) | Equipo de audio/vídeo y tecnología de la información |
| Estándar de la cavidad | La parte 68 de la FCC, subparte F | Interfaz de conexión modular RJ45 universal |
| El método métrico | Banda de frecuencia | Valor (Límite) |
| Tasa de datos | Ethernet de banda base | Se aplican las reglas siguientes: |
| Inductancia (OCL Min) | 100 kHz, 0,1 mA | 180 μH Min (en la ficha de datos se indica como 180 mH) |
| Pérdida de inserción (máximo) | 1.0 MHz 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Pérdida de retorno (min) |
1 MHz 40 MHz 40 MHz 100 MHz 100 MHz ¢ 250 MHz |
-24 dB - 19 dB -14 dB (Fórmula interpolada: -20+[12.5×log10(f/40MHz) ]) |
| Transcurso de la voz (tipo) |
10 MHz y 125 MHz 125 MHz ️ 250 MHz |
-30 dB -20 dB |
| Rechazo del modo común (min) |
10 MHz y 125 MHz 125 MHz ¢ 250/400 MHz |
-35 dB -30 dB / -25 dB |
| Configuración del estrangulamiento EMI | Línea de señal | 2 cables (2W), lado del cable/línea de señal |
| Componente | El material | Revestimiento / especificaciones |
| Interfaz de contacto | Fósforo Bronce | 30 μ-pulgadas Oro más de 30 μ-pulgadas min Plata inferior de níquel |
| Las colas de soldadura | Fósforo Bronce | 100 μ-pulgadas min 100% de estaño mate (sin plomo) |
| Concha de escudo | Leguras de cobre | Niquelado con tablas de puesta a tierra EMI de la parte superior y los lados |
| longitud de la cola del alfiler | 3.20 mm | Optimizado para un grosor de PCB de 1,6 mm ∼ 2,4 mm |
| Embalaje | Envases para la industria | 50 piezas por bandeja completa |
| Parámetro | LED verde | LED amarillo | Condiciones |
| longitud de onda dominante | 568 nm | 585 nm | Típico |
| Intensidad luminosa | Entre 8 y 12 mcd | Entre 8 y 12 mcd | @ IF = 20 mA (tipo) |
| Ángulo de visión | 100° | 100° | Las demás: |
| Disposición máxima de potencia (Pd) | 100 mW Máximo | 100 mW Máximo | ¿Qué quieres decir? |
| Corriente continua máxima hacia adelante | 150 mA máximo | 150 mA máximo | Continuidad |
| Variación de la tensión de la corriente eléctrica | 5.0 V máximo | 5.0 V máximo | ¿Qué quieres decir? |
JXF0-5011NL utiliza una construcción de ángulo recto a través del agujero con una huella compacta.
Los valores mecánicos importantes incluyen:
| Parámetro mecánico | Especificación |
|---|---|
| Ancho del conector | 16.80 mm |
| Duración total | 25.53 mm |
| Alturas por encima del PCB | 13.50 mm |
| Tamaño del alfiler de señal | 0.45 × 0,35 mm |
| Tamaño del pin del LED | 0.50 × 0,50 mm |
| Ancho recomendado del diseño del PCB | 16.80 mm |
| Diseño de PCB recomendado | Véase el dibujo del fabricante |
| Proceso de soldadura recomendado | THR / Pin-in-Paste (Pín en la pasta) |
JXF0-5011NL es compatible con RoHS.
La especificación del fabricante identifica:
R: Sí. La huella de PCB JXF0-5012NL incluye 14 agujeros de datos / LED más 4 agujeros PoE adicionales (Pins 15 ¢ 18).puede conectarse físicamente a una huella 5012NL sin modificaciones, siempre que los circuitos PoE no utilizados en la placa permanezcan sin energía.
R: En un diseño sin PoE, no hay una alta corriente continua de CC que pase a través del grifo central. A 2-wire signal choke on the cable/signal line provides superior differential-mode signal transparency and symmetrical common-mode attenuation without the extra capacitive parasitics introduced by a third tap wire.
A diferencia de los módulos habilitados para PoE donde las rutas de energía PoE pasan por alto los transformadores de señal,el JXF0-5011NL proporciona una barrera de aislamiento dieléctrico de 2250 VDC ininterrumpida entre toda la parte primaria (lado del cable) y secundaria (lado PHY), totalmente conforme con los requisitos de aislamiento de seguridad IEEE 802.3 y UL 62368-1.
R: Los LED internos son diodos bicolores anti-paralelos. Para iluminar el verde (568nm), aplique la polaridad hacia adelante (+ en el pin 11, - en el pin 12).simplemente invertir la polaridad (+ en el pin 12- en el pin 11).
