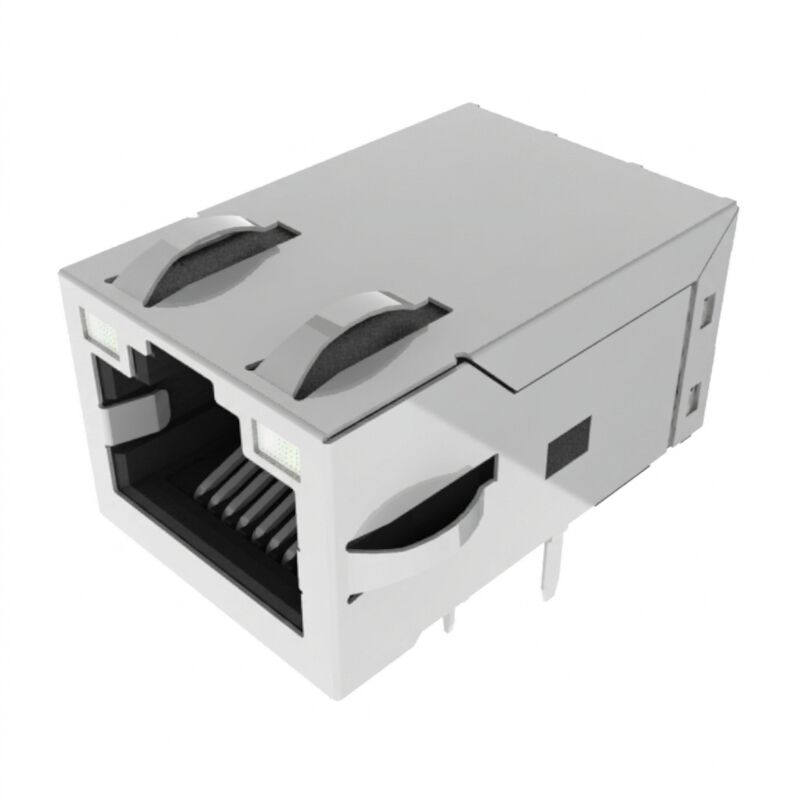

JXF0-5012NL THR 5GBASE-T ICM 90W PoE++ Conector RJ45 Integrado

¿Qué es el conector JXF0-5012NL y cuáles son sus especificaciones principales?

El JXF0-5012NL es un conector RJ45 integrado (ICM/MagJack) industrial robusto. Está especificado para Ethernet de alta velocidad 5GBase-T (5 Gbps) y proporciona 90W 4-Pair PoE++ de potencia (900 mA a 57 VCC, compatible con IEEE 802.3bt). Las especificaciones clave incluyen una temperatura de funcionamiento industrial de -40°C a +85°C, 2250 VDC de aislamiento galvánico (lado del transformador), LEDs duales verde/amarillo bicromáticos y una huella compatible con Pin-in-Paste / Through-Hole Reflow (THR) con dedos de resorte EMI en la parte superior y lateral.

Visión general del conector RJ45 integrado 5GBase-T con PoE++ de 90W de 4 pares

El JXF0-5012NL es un módulo de conector integrado (ICM) Gigabit PulseJac de un solo puerto de grado industrial, diseñado específicamente para aplicaciones integradas de alta potencia y que demandan ancho de banda. Soportando completamente velocidades Ethernet 5GBase-T bajo las especificaciones IEEE 802.3, este conector incorpora magnetismo interno, bobinas de modo común de 3 hilos en el lado PHY y terminación de alta potencia directa capaz de entregar hasta 90W (900mA continuos a 57VCC a través de 4 pares) para dispositivos IEEE 802.3bt Tipo 4 PoE++.

Diseñado para un despliegue robusto en entornos extremos, el JXF0-5012NL opera en un rango de temperatura de -40°C a +85°C . Su carcasa y construcción de pines especializadas permiten el procesamiento Through-Hole Reflow (THR / Pin-in-Paste) , reduciendo los costos de ensamblaje de PCB al eliminar operaciones de soldadura secundaria manuales, al tiempo que se logra una vida útil de MSL 1 y una alta retención mecánica.

Principales aspectos arquitectónicos

• Integridad de señal de alta velocidad: Optimizado para operación de 5Gbps con pérdida de retorno superior a -24dB (1-40MHz) y supresión de diafonía hasta -30dB (10-125MHz).
• Integración de PoE++ de alta potencia: Pines de CC dedicados (Pines 15-18) enrutan de forma segura 900mA por par hacia el lado del cable sin degradar los pares de señal de alta frecuencia ni saturar los núcleos magnéticos.
• Supresión de EMI superior: Diseñado con bobinas internas de 3 hilos en el lado PHY y dedos de resorte EMI multicontacto externos (superiores y laterales) para garantizar bajas emisiones de radiación y cumplimiento de la FCC.
• Resiliencia de fabricación: Cumplimiento de la categoría J-STD-075 R7 (hasta 260°C de pico de reflujo/soldadura por ola) con interfaces de contacto chapadas en oro de 30 µ" para una fiabilidad crítica.

Tablas de especificaciones técnicas del Magjack RJ45 THR JXF0-5012NL

1. Calificaciones absolutas y ambientales

2. Características eléctricas de alta frecuencia (@ 25°C, -40°C a +85°C)

3. Especificaciones de entrega PoE++

4. Especificaciones de materiales y galvanoplastia

Hoja de datos del conector RJ45 integrado JXF0-5012NL

Información de ingeniería

Configuración de pinout y esquemática (Dibujo: JXF0-xx12NL)

El JXF0-5012NL integra 18 pines funcionales más 2 postes de retención de tierra mecánicos:

Pines 1-10 (señal y tomas centrales):

• Pin 1: MD1+ | Pin 2: MD1- | Pin 3: MD2+ | Pin 4: MD2-
• Pin 5: MDCT2 | Pin 6: MDCT3
• Pin 7: MD3+ | Pin 8: MD3- | Pin 9: MD4+ | Pin 10: MD4-

Pines 11-14 (LEDs bicromáticos):

• Pines 11 y 12: Control bidireccional para LED izquierdo (verde a 568nm / amarillo a 585nm)
• Pines 13 y 14: Control bidireccional para LED derecho (verde a 568nm / amarillo a 585nm)

Pines 15-18 (Entradas de inyección de potencia PoE):

• Pin 15: VDC1+ | Pin 16: VDC1-
• Pin 17: VDC2+ | Pin 18: VDC2-
• Nota del circuito: La red de terminación interna incorpora 4 condensadores de 22nF, 4 resistencias de 75Ω y un condensador de desacoplo de aislamiento de 1nF 2kV a tierra del chasis.

Recomendaciones de diseño, recorte de panel y proceso de soldadura

• Recorte de panel: El requisito de espacio libre estándar es de 17.82 mm de ancho x 14.01 mm de alto.
• Huella del cuerpo: Ancho 16.80 mm x Profundidad 25.53 mm x Altura 13.50 mm (altura del soporte ~0.30 mm).
• Diámetros de orificios en PCB:
  • 14 orificios pasantes para señal/PoE: Ø0.89 mm de orificio acabado.
  • 4 orificios para pines LED: Ø1.02 mm de orificio acabado.
  • 2 orificios de retención a presión del blindaje: Ø3.25 mm de orificios chapados/sin chapar.
• Directrices del proceso Pin-in-Paste (THR):
  • La longitud de la punta del pin es de 3.20 mm, diseñada para espesores de PCB de 1.6 mm a 2.4 mm para permitir un volumen de pasta suficiente.
  • Las aberturas de la plantilla de pasta de soldadura deben utilizar sobreimpresión (ampliación del 10-15%) alrededor de los orificios de 0.89 mm y 1.02 mm para evitar la escasez de soldadura/vacíos.
  • Cumple con J-STD-075 (clasificación R7) de IPC/JEDEC: Temperatura máxima de pico de reflujo del cuerpo de 260°C.

Capacidad PoE de 4 pares de 90W

¿Soporta el JXF0-5012NL PoE?

Sí. El JXF0-5012NL es una versión PoE de 4 pares clasificada para 900 mA y 90 W. El fabricante enumera esta configuración como 900mA - 90W 4 pares.

La clasificación de 90 W es una distinción importante de las interfaces RJ45 estándar no PoE y de menor potencia PoE.

Nota de diseño PoE

El JXF0-5012NL es un conector integrado RJ45 compatible con PoE, no un módulo completo de conversión de potencia PoE.

Un diseño PoE completo aún requiere el apropiado:

• Controlador PSE o PD
• Etapa de conversión de potencia
• Circuitería de protección
• Circuitería de detección/clasificación donde sea aplicable
• Diseño térmico
• Pruebas de cumplimiento a nivel de sistema

Por lo tanto, la capacidad de 90 W del conector no debe interpretarse como que cada sistema que utiliza este componente puede entregar automáticamente 90 W a un dispositivo alimentado.

Preguntas frecuentes

P1: ¿Soporta el JXF0-5012NL los modos heredados estándar 1000Base-T y 2.5GBase-T?

R: Sí. El magnetismo interno y las relaciones de transformador (1:1) cumplen las especificaciones IEEE 802.3 en 1Gbps, 2.5Gbps y 5Gbps. Se autonegociará y operará sin problemas a velocidades de datos más bajas.

P2: ¿Qué significa "El aislamiento es solo a través del transformador" para el JXF0-5012NL?

R: En conectores no PoE puros (por ejemplo, JXF0-5010NL), existe un aislamiento de 2250VDC completamente entre los pines RJ45 del lado del cable y todos los pines del lado de la PCB. En el JXF0-5012NL, las líneas de alta potencia dedicadas se conectan directamente a las tomas centrales para la inyección de PoE (Pines 15-18); por lo tanto, la protección de ruptura galvánica de alto voltaje se mantiene estrictamente a través de las bobinas de señal del transformador, no a través de las rutas de CC de inyección de PoE.

P3: ¿Por qué el JXF0-5012NL utiliza una bobina de estrangulamiento de 3 hilos (3W) en el lado PHY?

R: Transportar 900mA por par introduce un fuerte flujo de CC en modo común. Colocar una bobina de estrangulamiento de modo común de 3 hilos en el lado PHY garantiza la supresión de ruido en modo común sin pasar corrientes de PoE de CC pesadas directamente a través de los devanados de la bobina, evitando la saturación del núcleo y la degradación de la señal.

P4: ¿Cuáles son los límites de voltaje y corriente directos para los LEDs bicromáticos integrados?

R: El LED verde alcanza su pico a 568nm y el amarillo a 585nm. La corriente directa continua máxima es de 150mA, la disipación de potencia máxima es de 100mW y el voltaje de ruptura inverso máximo (VrVr​) es de 5.0V. El brillo luminoso típico es de 8-12 mcd a 20mA.

P5: ¿Puede este conector someterse a soldadura por ola estándar en lugar de reflujo?

R: Sí. Según J-STD-075 clasificación R7 y J-STD-002, el componente soporta soldadura por ola estándar con temperaturas de precalentamiento de hasta 260°C sin deformación del plástico ni degradación del contacto.
