Detalles del producto
Lugar de origen: Porcelana
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

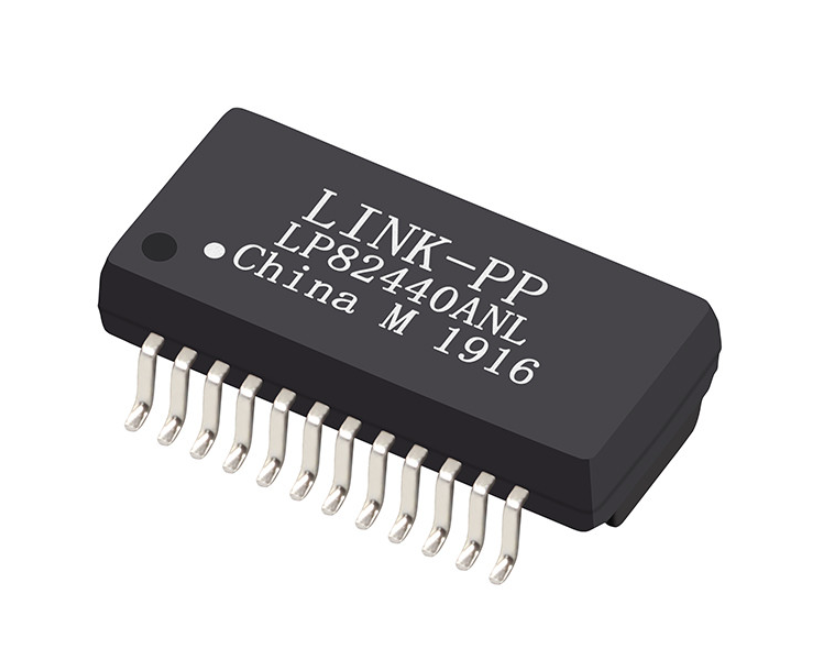

Número de modelo: LP82440ANL
Documento: LP82440ANL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50 piezas
Precio: $ 0.34
Detalles de empaquetado: El rollo
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente: 5kk/mes
Número de pieza: |
LP82440ANL |
OCL: |
350 µH mínimo |
DCR: |
1,2 Ω máx. |
Hola-pote: |
1500 VRMS |
Velocidad de datos: |
1000BASE-T |
Número de canales/puertos: |
Soltero |
PoE: |
PoE |
Tipo de montaje: |
smt |
Relación de giros: |
1:1 |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |
Número de pieza: |
LP82440ANL |
OCL: |
350 µH mínimo |
DCR: |
1,2 Ω máx. |
Hola-pote: |
1500 VRMS |
Velocidad de datos: |
1000BASE-T |
Número de canales/puertos: |
Soltero |
PoE: |
PoE |
Tipo de montaje: |
smt |
Relación de giros: |
1:1 |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |
| Parámetro | Especificación | Beneficio de ingeniería |
|---|---|---|
| Velocidad de Ethernet | 1000 BASE-T (Gigabit Ethernet) | Totalmente compatible con transceptores gigabit IEEE 802.3 |
| Altura del componente | 4,0 mm máximo (perfil ultrabajo) | Ideal para placas posteriores, tarjetas secundarias PCIe delgadas y sistemas blade |
| Compatibilidad PoE | Compatible con PoE/PoE+ | Tomas centrales del lado de la línea (MCT1–MCT4) dedicadas a la extracción de energía de CC |
| Temperatura de funcionamiento | -40°C a +85°C (Verdaderamente industrial) | Funcionamiento garantizado en recintos industriales sellados y sin ventilación |
| Relación de vueltas | 1CT: 1CT ±5%(Los 4 canales) | Coincidencia simétrica para PHY en modo voltaje y modo corriente |
| Inductancia (OCL) | 350 µH mín.(@ 100 kHz, 100 mV, 8 mA CC) | Previene la saturación del núcleo bajo desequilibrios de corriente CC de línea. |
| Pérdida de inserción | -1,0 dB Máx. (1 ~ 100MHz) | Rendimiento de energía superior y márgenes de alcance de cable más largos |
| Inductancia de fuga | 0,5 µH máximo | Minimiza el timbre y la fluctuación de alta frecuencia en los flancos de pulso gigabit |
| Resistencia CC (DCR) | 1,2 Ω Máximo | Reduce la disipación térmica interna bajo carga PoE |
| Aislamiento de alta potencia | 1500 Vrms mínimo | Cumple con los estándares internacionales de seguridad y aislamiento de sobretensiones. |
| Parámetro | Condición de prueba | Límite de especificación |
|---|---|---|
| Relación de vueltas | 100 kHz, 100 mV | 1CT : 1CT (±5%) |
| Inductancia de circuito abierto (OCL) | Polarización CC de 100 kHz, 100 mV, 8 mA | 350 µH mínimo |
| Pérdida de inserción | 1 ~ 100MHz | -1,0 dB máximo |
| Inductancia de fuga (LL) | 100 kHz, 100 mV | 0,5 µH máximo |
| Resistencia CC (DCR) | Primaria y Secundaria | 1,2 Ω Máximo |
| Pérdida de retorno (carga de 100 Ω) | 1 ~ 30MHz | -16,0 dB mínimo |
| Pérdida de retorno (carga de 100 Ω) | 30 ~ 60MHz | -12,0 dB mínimo |
| Pérdida de retorno (carga de 100 Ω) | 60 ~ 80MHz | -10,0 dB mínimo |
| Pérdida de retorno (carga de 100 Ω) | 80 ~ 100MHz | -8,0 dB mínimo |
| Diafonía (casi final) | 1 ~ 100MHz | -30,0 dB mínimo |
| Modo diferencial a común (DCMR) | 1 ~ 100MHz | -30,0 dB mínimo |
| Resistencia dieléctrica (Hi-Pot) | 60 segundos (lado PHY a lado de línea) | 1500 Vrms mínimo |
| Rango de temperatura de funcionamiento | Industrial continuo | -40°C a +85°C |
PHY / LÍNEA LATERAL DEL TRANSCEPTOR / LADO RJ45 (CAPACIDAD PoE) Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Modo común ─── Pin 23 (MX1+) ) (Pin 3 del estrangulador (TD1-) ───┴─────────┴─────────────────── Pin 22 (MX1-) Pin 1 (TCT1) ─── Pin 24 del grifo central (MCT1) ─── Pin 5 del grifo 1 PoE (TD2+) ───┐ 1CT:1CT ┌─── Modo común ─── Pin 20 (MX2+) ) (Pin 6 del estrangulador (TD2-) ───┴─────────┴─────────────────── Pin 19 (MX2-) Pin 4 (TCT2) ─── Pin 21 del grifo central (MCT2) ─── Pin 8 del grifo 2 PoE (TD3+) ───┐ 1CT:1CT ┌─── Modo común ─── Pin 17 (MX3+) ) (Pin 9 del estrangulador (TD3-) ───┴─────────┴─────────────────── Pin 16 (MX3-) Pin 7 (TCT3) ─── Pin 18 del grifo central (MCT3) ─── Pin 11 del grifo 3 PoE (TD4+) ───┐ 1CT:1CT ┌─── Modo común ─── Pin 14 (MX4+) ) (Pin 12 del estrangulador (TD4-) ───┴─────────┴─────────────────── Pin 13 (MX4-) Pin 10 (TCT4) ─── Pin de grifo central 15 (MCT4) ─── Grifo PoE 4| Parámetro | Especificación |
|---|---|
| Tamaño del paquete | 15,1 mm (largo) × 7,1 mm (ancho del cuerpo) × 10,0 mm (alcance total) |
| Altura total | 4,0 mm máx. |
| Paso de clavija | 1,0 milímetrospaso |
| Ancho de avance | 0,40 milímetros |
| Patrón de tierra recomendado para PCB | Ancho de la almohadilla:0,60 milímetros; Longitud de la almohadilla:1,35 milímetros; Distancia total entre filas:10,7 milímetros |
| Reflujo IR – Zona de precalentamiento | 150°C ~ 200°C(60 a 180 segundos) |
| Reflujo IR – Temperatura de Liquidus (TL) | 217ºC(60 a 150 segundos) |
| Reflujo IR – Temperatura máxima (TP) | 250°C (+0/-5°C); tiempo de permanencia 5 segundos máx. |
| Ciclos máximos de reflujo | 2 veces máximo |
| Embalaje de cinta y carrete | Ancho del transportador:24mm;800 unidades por carrete de 13" |
| Embalaje de cartón | 4.800 piezas / 6 carretes |
Respuesta: Sí. El LP82440ANL está diseñado con tomas centrales dedicadas del lado de la línea en los pines 15, 18, 21 y 24 (MCT1 a MCT4). Estos grifos centrales permiten la conexión directa a controladores PoE PD (dispositivo alimentado) o PSE (equipo de suministro de energía) integrados, compatibles con la entrega de energía IEEE 802.3af y 802.3at a través de los cuatro pares de Ethernet.
Respuesta: Su altura máxima de perfil bajo de 4,0 mm y su clasificación de temperatura de grado industrial (-40 °C a +85 °C) lo hacen compatible específicamente con arquitecturas densas de backplane de telecomunicaciones (como CompactPCI, VPX y ATCA), donde el espacio vertical entre tarjetas de circuito apiladas está estrictamente limitado.
Respuesta: El LP82440ANL es un reemplazo 100% en forma, ajuste y función para el Pulse HX5008NL. Ambos comparten un diseño SMD de 24 pines idéntico, relación de vueltas 1CT:1CT, OCL mínimo de 350 µH con polarización de CC de 8 mA, pérdida de inserción de -1,0 dB y rango de temperatura industrial, por lo que no requieren revisiones del diseño de PCB.
